Suhu Kabin Mengamuk, Begini Cara Menyetel Ekspansi AC Mobil yang Benar

Mengatur komponen pendingin kabin memerlukan presisi tinggi agar kinerja sistem tetap optimal dan tidak membebani mesin secara berlebihan. Melakukan setting expansion valve atau katup ekspansi menjadi kunci utama untuk mengontrol volume refrigran yang masuk ke dalam evaporator secara tepat. Masalah kenyamanan berkendara sering kali berakar dari komponen kecil ini, terutama ketika muncul gejala "ac mobil tidak dingin" secara mendadak.

Sebaliknya, adakalanya muncul keluhan dari penumpang mengenai "kenapa ac mobil terlalu dingin" hingga menyebabkan evaporator membeku dan menghambat hembusan angin. Dari pengalaman saya menangani berbagai jenis sistem pendingin, pemahaman mengenai katup ekspansi ac mobil sangat krusial sebelum Anda memutar sekrup penyetel. Komponen ini bekerja berdasarkan tekanan dan suhu untuk mengubah cairan refrigran bertekanan tinggi menjadi kabut bertekanan rendah.

Langkah awal yang wajib Anda lakukan adalah mengetahui secara pasti posisi komponen ini di dalam rangkaian sistem pendingin kendaraan. Mengetahui letak expansion valve ac mobil akan menghemat waktu kerja Anda dan mencegah pembongkaran bagian kabin yang tidak perlu.

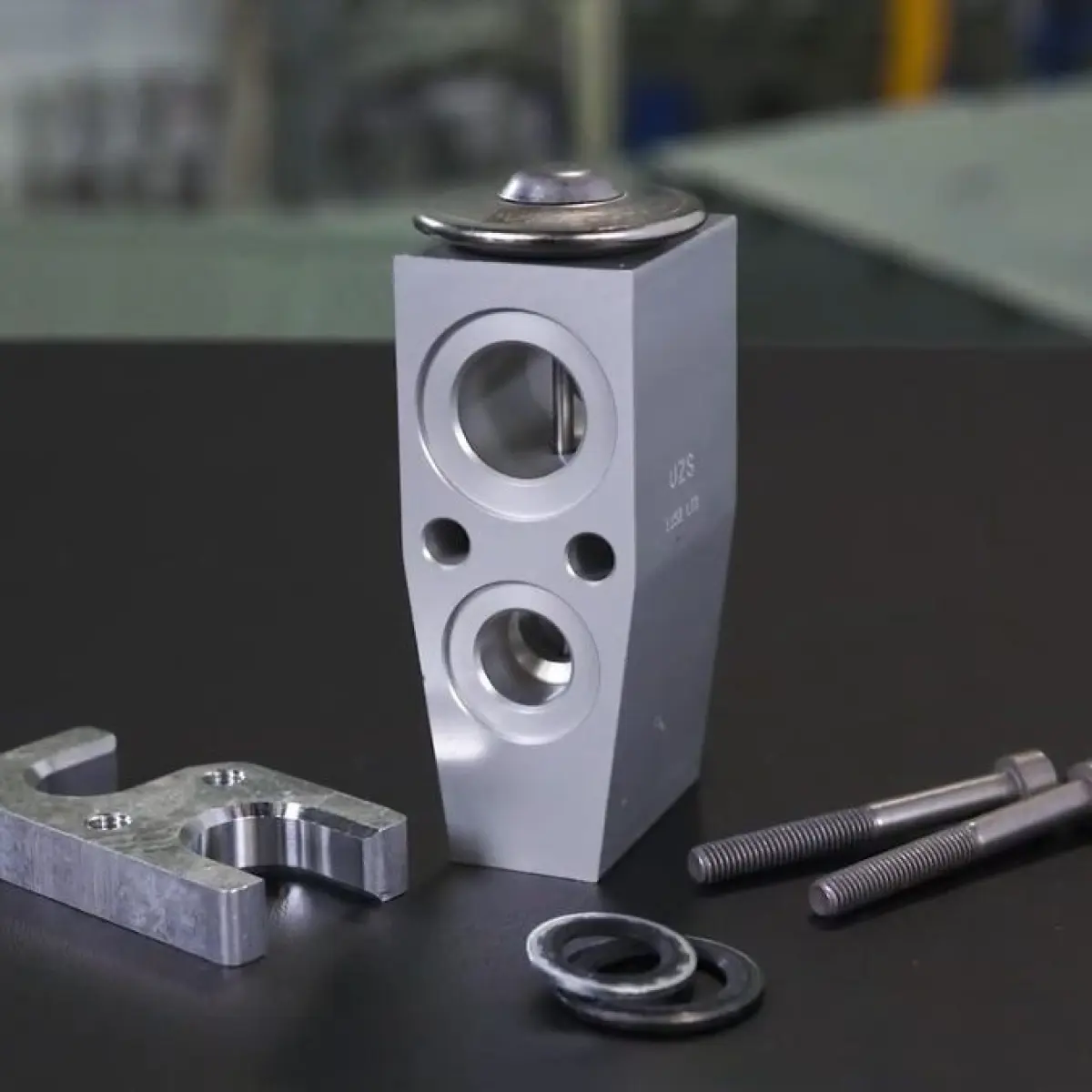

Pada mayoritas kendaraan modern, komponen ini dipasang langsung pada dinding pemisah antara ruang mesin dan kabin, tepatnya menempel pada pipa masuk evaporator. Bentuknya yang menyerupai kotak kecil atau silinder aluminium membuatnya cukup mudah dikenali di antara jaringan pipa AC. Dalam kasus yang sering saya temui, akses menuju komponen ini terkadang terhalang oleh filter udara atau komponen kelistrikan ruang mesin. Anda harus memastikan area di sekitarnya bersih dari kotoran sebelum melakukan pembongkaran agar tidak ada debu yang masuk ke dalam sistem.

Langkah demi Langkah Cara Menyetel Ekspansi AC Mobil

Proses penyetelan ini membutuhkan kehati-hatian karena perubahan seperempat putaran saja sudah memberikan dampak besar pada tekanan sistem. Pastikan mesin dalam kondisi mati dan sistem AC tidak bertekanan ekstrem sebelum Anda memulai proses manipulasi mekanis ini.

Berikut adalah urutan langkah yang dapat Anda ikuti untuk melakukan penyetelan secara aman:

1. Siapkan peralatan utama seperti kunci pas set, obeng minus kecil atau kunci allen khusus, serta manifold gauge untuk memantau tekanan refrigran.
2. Pasang manifold gauge pada nepel tekanan rendah (low pressure) dan tekanan tinggi (high pressure) di jalur pipa AC untuk membaca kondisi awal sistem.
3. Lepaskan penutup pelindung sekrup penyetel pada katup ekspansi yang biasanya dilindungi oleh cap plastik kecil atau karet penyumbat.
4. Putar sekrup penyetel searah jarum jam untuk memperkecil lubang orifice jika Anda ingin mengurangi aliran refrigran yang masuk ke evaporator.
5. Putar sekrup berlawanan arah jarum jam jika ingin memperbesar aliran refrigran guna mengatasi kondisi evaporator yang kurang pasokan cairan pendingin.
6. Nyalakan mesin dan aktifkan AC pada kecepatan blower maksimal untuk memantau perubahan tekanan pada manifold gauge setelah penyetelan dilakukan.

Kesalahan umum yang saya lihat adalah mekanik pemula memutar sekrup terlalu banyak dalam satu waktu tanpa melihat pergerakan jarum manifold gauge. Lakukan penyetelan secara bertahap, maksimal seperempat putaran, lalu tunggu sekitar lima menit hingga sistem mencapai titik keseimbangan baru.

Dampak Kerusakan dan Efek Katup Ekspansi AC Rusak

Apabila proses penyetelan tidak membuahkan hasil, ada kemungkinan besar komponen tersebut sudah mengalami keausan mekanis atau tersumbat parah. Memahami efek katup ekspansi ac rusak akan membantu Anda memutuskan apakah komponen ini masih bisa disetel atau harus segera diganti baru.

Ketika katup mengalami kegagalan fungsi dalam posisi terus terbuka, cairan refrigran akan membanjiri evaporator tanpa proses pengabutan yang sempurna. Hal ini menyebabkan kompresor bekerja lebih berat karena berisiko menghisap cairan, bukan gas refrigran.

Sebaliknya, jika katup tersumbat atau macet dalam posisi tertutup, pasokan refrigran ke evaporator akan terhenti sama sekali. Kondisi ini secara otomatis memicu pembacaan tekanan rendah yang ekstrem pada sistem dan membuat kabin terasa panas.

Indikator Hasil Penyetelan yang Ideal pada Sistem Pendingin

Menentukan keberhasilan dari proses penyetelan tidak boleh hanya mengandalkan insting atau sekadar merasakan hembusan angin di dalam kabin mobil. Anda harus merujuk pada angka standar tekanan manifold gauge yang direkomendasikan oleh pabrikan kendaraan. Menurut panduan teknis yang dipublikasikan oleh Auto2000, tekanan ideal pada sisi tekanan rendah berkisar antara 20 hingga 30 psi saat kompresor aktif. Sementara itu, untuk sisi tekanan tinggi, angka normal berada pada rentang 150 hingga 200 psi tergantung pada suhu lingkungan sekitar.

Sistem pendingin yang sehat juga ditandai dengan munculnya embun air yang merata pada pipa bertekanan rendah di ruang mesin. Fenomena fisik ini menunjukkan bahwa proses penguapan refrigran di dalam evaporator berlangsung secara sempurna dan efisien. Dokumentasi teknis mengenai fungsi ekspansi valve dari ID Scribd menegaskan bahwa keseimbangan laju aliran refrigran sangat memengaruhi efisiensi bahan bakar kendaraan.

Penyetelan yang terlalu boros membuat beban kompresor meningkat, yang pada akhirnya memicu peningkatan konsumsi bahan bakar mesin secara signifikan. Ketepatan dalam mengatur celah katup ekspansi secara langsung memengaruhi masa pakai komponen besar lainnya seperti kompresor dan perlindungan seal sambungan pipa. Pengaturan yang presisi memastikan pelumas kompresor yang larut bersama refrigran dapat kembali ke bak carter secara lancar tanpa hambatan.
