Arus Motor Melonjak 800 Persen Ini Cara Kerja Rangkaian DOL Starter

Mengetahui cara kerja rangkaian dol atau Direct On Line starter merupakan fondasi penting bagi setiap teknisi listrik di industri. Metode ini menjadi pilihan utama untuk menggerakkan elektromotor berkapasitas kecil karena efisiensi biaya dan kemudahan perawatannya. Sistem kendali ini bekerja dengan menyalurkan tegangan penuh langsung dari jaringan sumber menuju terminal motor listrik.

Anda akan menemukan aplikasinya pada penggerak kompresor, heating element, hingga pompa air skala industri. Meskipun terlihat sangat sederhana, perancangan sistem kontrol ini memerlukan pemahaman mendalam tentang fungsi proteksi. Kesalahan kecil dalam memahami diagram pengawatan dapat menyebabkan kerusakan fatal pada gulungan elektromotor.

Rangkaian ini tidak akan berfungsi optimal tanpa adanya koordinasi yang tepat antar komponen pembentuknya. Setiap bagian memiliki peran spesifik untuk mengalirkan daya sekaligus mengamankan sirkuit dari potensi kegagalan operasi.

Dari pengalaman saya menangani panel kontrol di berbagai pabrik, keandalan sistem sangat bergantung pada kualitas komponen utama ini. Menggunakan komponen dengan rating yang tidak sesuai sering kali menjadi pemicu korsleting.

Kontaktor Magnetik sebagai Sakelar Utama

Kontaktor magnetik bertindak sebagai sakelar elektromagnetik yang bertugas menghubungkan dan memutuskan aliran daya utama. Komponen ini bekerja berdasarkan induksi magnetik yang dihasilkan oleh kumparan di dalamnya ketika menerima tegangan.

Pada komponen kontaktor, terdapat penanda khusus berupa kode A1 dan A2 yang merupakan terminal untuk kumparan atau coil. Terminal inilah yang menerima arus dari sirkuit kontrol untuk mengaktifkan medan magnet.

Selain kontak utama untuk jalur tiga fasa, kontaktor juga dilengkapi dengan kontak bantu untuk keperluan penguncian sirkuit. Nomor kontak bantu pada kontaktor terdiri dari kontak NO dengan nomor 13-14 dan kontak NC dengan nomor 21-22.

Thermal Overload Relay untuk Proteksi Arus Lebih

Thermal Over Load atau sering disingkat THOR merupakan benteng pertahanan utama untuk melindungi motor dari kerusakan akibat panas. Komponen ini mendeteksi kenaikan suhu yang disebabkan oleh aliran arus listrik yang melebihi kapasitas normal.

Prinsip kerjanya memanfaatkan bimetal yang akan melengkung secara mekanis ketika dilewati arus yang terlalu besar dalam durasi tertentu. Pergerakan mekanis ini kemudian akan mengubah kondisi kontak bantu yang terintegrasi di dalamnya.

Untuk mengintegrasikannya ke dalam sirkuit kontrol, teknisi harus memahami penomoran terminalnya secara presisi. Nomor kontak bantu pada komponen Thermal Over Load terdiri dari kontak NO nomor 97-98 dan kontak NC nomor 95-96.

Memahami Cara Kerja Rangkaian DOL Saat Tombol Ditekan

Memahami diagram urutan kerja sirkuit ini akan membantu Anda dalam melakukan pelacakan masalah saat terjadi kegagalan sistem. Aliran arus listrik mengalir melalui jalur yang terstruktur demi menjaga keselamatan operator dan mesin.

Secara umum, sistem kelistrikan pada panel pengendali ini dibagi menjadi dua bagian utama yang saling berkaitan. Bagian tersebut adalah rangkaian daya yang melayani beban berat dan rangkaian kontrol yang mengatur logika operasi.

Aliran Arus Kontrol pada Instalasi 1 Fasa

Sistem kendali pada srikuit ini dirancang dengan tingkat kompleksitas yang rendah demi kemudahan pelacakan kerusakan. Rangkaian kontrol DOL menggunakan instalasi listrik 1 phasa yang dihubungkan melalui terminal sumber fase dan netral.

Arus dari fase mula-mula melewati pengaman sirkuit seperti MCB, kemudian mengalir menuju kontak bantu NC milik komponen THOR. Dalam kondisi normal, arus akan terus mengalir melewati tombol stop yang juga berkarakteristik selalu tertutup.

Arus baru akan tertahan ketika mencapai sakelar start yang memiliki karakteristik terbuka atau Normally Open. Aliran listrik baru akan menerobos pertahanan sakelar ini ketika operator memberikan tekanan fisik pada tombol tersebut.

Fungsi Pengunci Otomatis pada Kontak Bantu

Saat tombol start ditekan, arus listrik mengalir ke coil kontaktor melalui terminal A1 dan A2 sehingga menciptakan medan magnet kuat. Medan magnet ini menarik kontak utama hingga menutup dan mengalirkan daya penuh menuju motor induksi.

Namun, tombol start hanya bersifat sementara dan akan kembali terbuka saat tekanan dilepaskan oleh tangan operator. Diperlukan rangkaian khusus untuk mengunci coil kontaktor agar selalu ter-energize atau tetap aktif sepanjang waktu operasi.

Di sinilah peran penting dari kontak bantu Normally Open ber-nomor 13-14 milik kontaktor yang dipasang paralel dengan tombol start. Ketika kontaktor aktif, kontak 13-14 menutup dan menyediakan jalur alternatif bagi arus listrik untuk menjaga coil tetap bekerja.

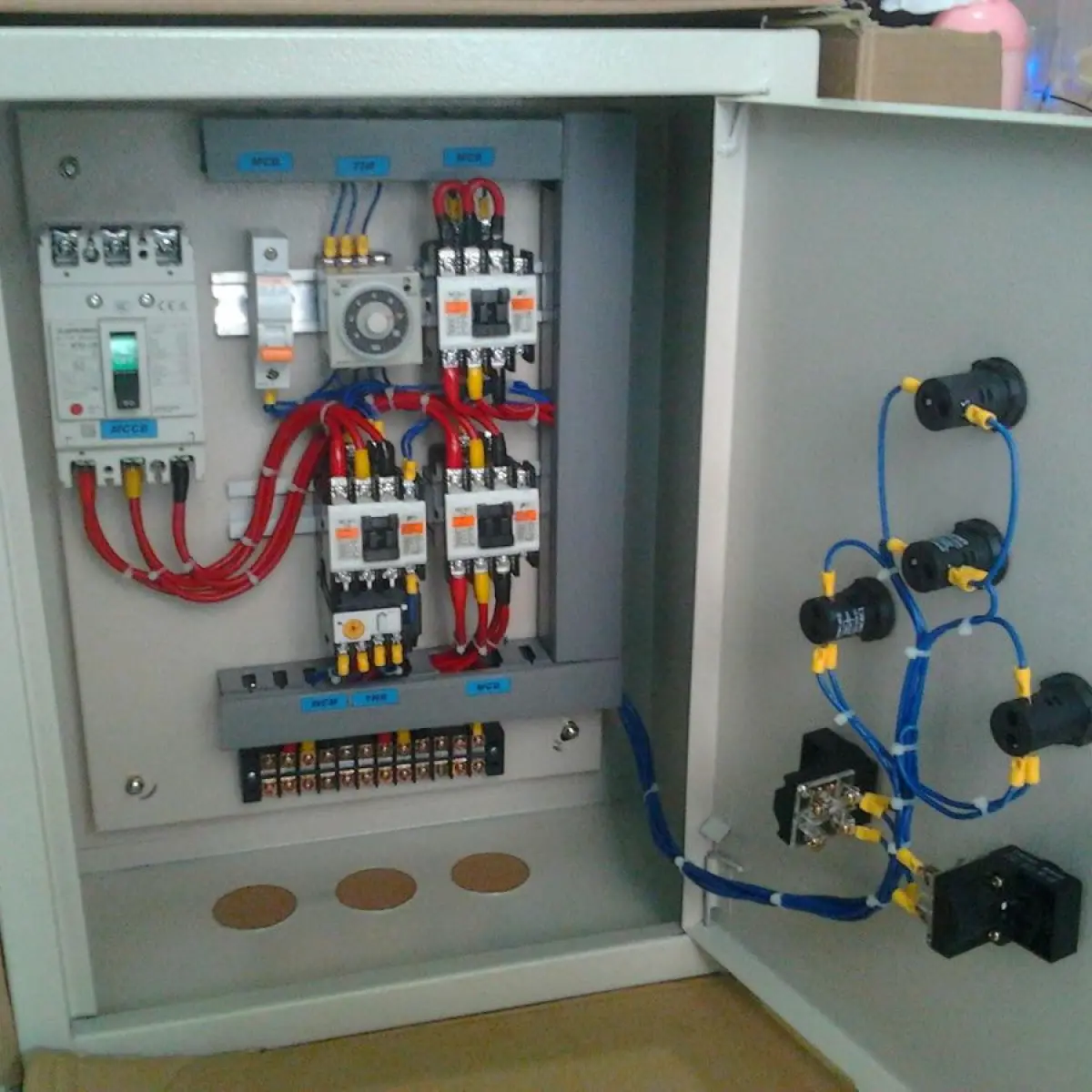

Panduan Langkah demi Langkah Merakit Pengendali Motor Listrik

Proses perakitan panel kendali harus dilakukan dengan ketelitian tinggi serta mengikuti standar keselamatan ketenagalistrikan yang berlaku. Ikuti instruksi pengawatan berikut secara berurutan untuk menghindari risiko kesalahan koneksi terminal.

Sebelum memulai, pastikan sumber daya utama telah diputus total dan gunakan alat ukur untuk memastikan tidak ada tegangan sisa. Kesalahan umum yang saya lihat adalah mengabaikan pengencangan baut terminal yang memicu timbulnya percikan api.

Berikut adalah urutan langkah praktis untuk mengawat sirkuit kontrol berbasis sistem Direct On Line:

1. Hubungkan kabel fase dari keluaran MCB kontrol menuju terminal input kontak NC Thermal Overload nomor 95.
2. Sambungkan terminal output NC Thermal Overload nomor 96 menuju terminal masukan tombol tekan Stop.
3. Tarik kabel dari terminal keluaran tombol Stop menuju terminal masukan tombol tekan Start.
4. Pasang kabel jumper dari terminal masukan tombol Start ke terminal kontak bantu NO kontaktor nomor 13.
5. Hubungkan terminal keluaran tombol Start menuju terminal coil kontaktor berlambang A1.
6. Jumper terminal keluaran tombol Start tersebut ke terminal kontak bantu NO kontaktor nomor 14 sebagai sistem pengunci.
7. Sambungkan terminal coil kontaktor berlambang A2 langsung menuju ke jalur kabel Netral dari terminal sumber.
8. Hubungkan terminal kontak NO Thermal Overload nomor 97 ke jalur fase, dan nomor 98 ke lampu indikator gangguan.

Analisis Lonjakan Arus Starting yang Mencapai 800 Persen FLA

Satu hal kritis yang wajib diantisipasi oleh para perancang sistem distribusi listrik adalah fenomena arus inrush saat awal dinyalakan. Karakteristik motor induksi saat pertama kali berputar akan bertindak menyerupai kondisi hubung singkat singkat. Dilansir dari Fikipedia, arus starting pada metode DOL starting berukuran sangat besar, yaitu sekitar 600% dari Full Load Ampere atau berkisar antara 600% hingga 800% FLA. Lonjakan masif ini terjadi karena rotor motor belum menghasilkan gaya gerak listrik lawan.

Meskipun durasi lonjakan arus inrush ini tergolong sangat singkat, efeknya dapat memicu penurunan tegangan sesaat pada jaringan lokal. Oleh karena itu, metode Direct On Line biasanya dibatasi untuk motor dengan kapasitas di bawah lima kilowatt. Jika dipaksakan untuk motor berdaya besar, fluktuasi tegangan tersebut dapat mengganggu kinerja perangkat elektronik sensitif lainnya. Penggunaan breaker dengan kurva karakteristik yang tepat sangat krusial untuk mencegah trip akibat arus awalan ini.

Tabel Spesifikasi Terminal Pengawatan pada Rangkaian DOL

Untuk memudahkan proses perakitan dan pemeliharaan berkala, standarisasi nomor terminal harus selalu diacu oleh teknisi. Penomoran ini telah disepakati secara internasional guna mempermudah pembacaan gambar cetak biru sistem otomasi.

Berikut adalah tabel referensi silang untuk fungsi dan penomoran terminal pengawatan komponen yang diaplikasikan pada sirkuit kendali ini:

Solusi Praktis Mengatasi Kegagalan Sistem Pengunci Kontaktor

Dalam kasus yang sering saya temui di lapangan, keluhan yang paling sering muncul adalah kontaktor yang langsung mati saat tombol start dilepas. Gejala ini menandakan bahwa logika penguncian sirkuit gagal mempertahankan kondisi aktif coil.

Langkah pertama untuk mengatasi masalah ini adalah memeriksa integritas kabel yang menghubungkan nomor terminal 13 dan 14 pada kontaktor. Pastikan kabel jumper terpasang paralel secara sempurna dengan sakelar start dan tidak mengalami kelonggaran fisik. Gunakan multimeter pada mode kontinuitas untuk menguji apakah kontak bantu NO tersebut benar-benar menutup saat kontaktor ditekan secara manual.

Debu industri atau korosi pada permukaan kontak perak sering kali menjadi penghalang aliran arus kontrol. Jika ditemukan resistansi yang tinggi saat kontak menutup, pembersihan menggunakan contact cleaner atau penggantian blok kontak bantu cadangan adalah opsi terbaik. Memastikan kebersihan komponen internal panel akan memperpanjang usia pakai sistem kontrol hingga bertahun-tahun.
