Hambatan Total 12 Ohm, Ini Kelebihan Rangkaian Seri yang Jarang Disadari

Menyusun komponen listrik dalam satu jalur tunggal sering kali memicu pertanyaan mengenai efisiensinya di dalam sistem kelistrikan sehari-hari. Banyak orang masih bingung mengenai apa sebenarnya kelebihan rangkaian seri dibandingkan dengan model paralel ketika diaplikasikan pada perangkat elektronik.

Memahami karakteristik jalur tunggal ini sangat penting agar Anda tidak salah langkah saat merancang instalasi listrik sederhana. Melalui pemahaman yang tepat, Anda dapat memaksimalkan efisiensi penggunaan kabel dan komponen pendukung lainnya.

Sebelum mengupas manfaatnya, kita perlu memahami terlebih dahulu apa itu rangkaian seri secara mendasar. Rangkaian seri adalah jenis rangkaian listrik tunggal yang menyusun komponen atau beban listriknya secara berurutan atau berderet dalam satu jalur tanpa percabangan.

Hubungan antar-komponen dalam model ini bersifat berantai, artinya input dari suatu komponen berasal dari output komponen yang berada di sebelahnya. Berdasarkan penjelasan dari Ani Rachman, seorang Guru SDN No.111/IX Muhajirin, Muaro Jambi, Provinsi Jambi yang dilansir dari Kompas, model susunan ini memiliki karakteristik yang sangat khas dibandingkan susunan paralel.

Ciri Fisik Rangkaian Jalur Berderet

Mengenali susunan ini sebenarnya cukup mudah jika Anda melihat strukturnya secara langsung. Berikut merupakan beberapa ciri ciri rangkaian listrik seri yang paling mencolok di lapangan:

• Seluruh komponen terpasang di dalam satu jalur kabel yang bersambung dari ujung ke ujung.
• Tidak memiliki percabangan kabel sama sekali di sepanjang jalur aliran arus listrik.
• Arus listrik yang mengalir pada setiap beban atau komponen memiliki besaran yang sama.
• Jika salah satu komponen terputus atau rusak, maka seluruh aliran listrik dalam rangkaian akan terhenti seketika.

Dari pengalaman saya menangani berbagai alat peraga edukasi, kesederhanaan struktur inilah yang membuat model ini sangat diminati untuk aplikasi praktis tertentu. Ketiadaan cabang membuat potensi kesalahan penyambungan kabel menjadi sangat minim.

Kelebihan Utama Rangkaian Seri dalam Praktik Kelistrikan

Meskipun sering kali memicu pertanyaan seperti "kenapa lampu rangkaian seri redup?" akibat pembagian tegangan, jenis susunan ini memiliki keunggulan mutlak yang tidak dimiliki oleh model paralel. Kelebihan rangkaian seri yang paling utama terletak pada efisiensi biaya produksi dan kemudahan instalasinya.

Dalam kasus yang sering saya temui di proyek perakitan elektronik sederhana, jumlah material yang dibutuhkan jauh lebih sedikit. Hal ini tentu saja berdnevasi langsung pada anggaran pengerjaan proyek yang menjadi lebih hemat.

1. Efisiensi Penggunaan Kabel dan Komponen

Karena komponen dipasang berderet dalam satu jalur, Anda tidak membutuhkan banyak kabel penghubung. Kelebihan rangkaian seri ini membuatnya sangat ideal untuk perangkat yang membutuhkan desain ringkas.

Sebagai perbandingan visual, mari kita lihat struktur komponen model rangkaian seri. Model ini menggunakan kombinasi komponen berupa 3 buah lampu, 2 baterai, dan 1 sakelar yang dipasang dalam satu jalur kabel saja.

Coba bandingkan dengan komponen model rangkaian paralel yang menggunakan kombinasi komponen berupa 3 buah lampu, 2 baterai, dan 3 sakelar, di mana setiap lampu memiliki jalur kabel dan sakelar tersendiri. Terlihat jelas bahwa model paralel membutuhkan jauh lebih banyak kabel dan sakelar penunjang.

2. Kemudahan Proses Perakitan

Proses perakitan jalur tunggal ini sangat instan dan tidak menuntut keahlian penyolderan yang rumit. Anda hanya perlu menyambungkan kutub positif satu komponen ke kutub negatif komponen di sebelahnya secara berantai.

Kesalahan umum yang saya lihat adalah kepanikan pengguna saat seluruh lampu mati ketika satu lampu dilepas. Padahal, karakteristik ini justru mempermudah proses deteksi kerusakan pada sistem proteksi seperti sekring otomatis.

Panduan Menghitung Hambatan Total secara Akurat

Untuk merancang sistem yang aman, Anda wajib menguasai perhitungan nilai resistansi total di dalam jalur tersebut. Hambatan total pada model berderet ini merupakan hasil penjumlahan langsung dari seluruh hambatan yang ada.

Konsep matematisnya sangat sederhana karena tidak melibatkan pecahan rumit seperti pada model paralel. Anda hanya perlu memastikan nilai setiap komponen sudah berada dalam satuan Ohm yang sama.

Penerapan Rumus Hambatan Berderet

Menurut informasi teknis yang dimuat oleh Media Indonesia, rumus rangkaian seri untuk menghitung nilai hambatan total secara keseluruhan adalah sebagai berikut:

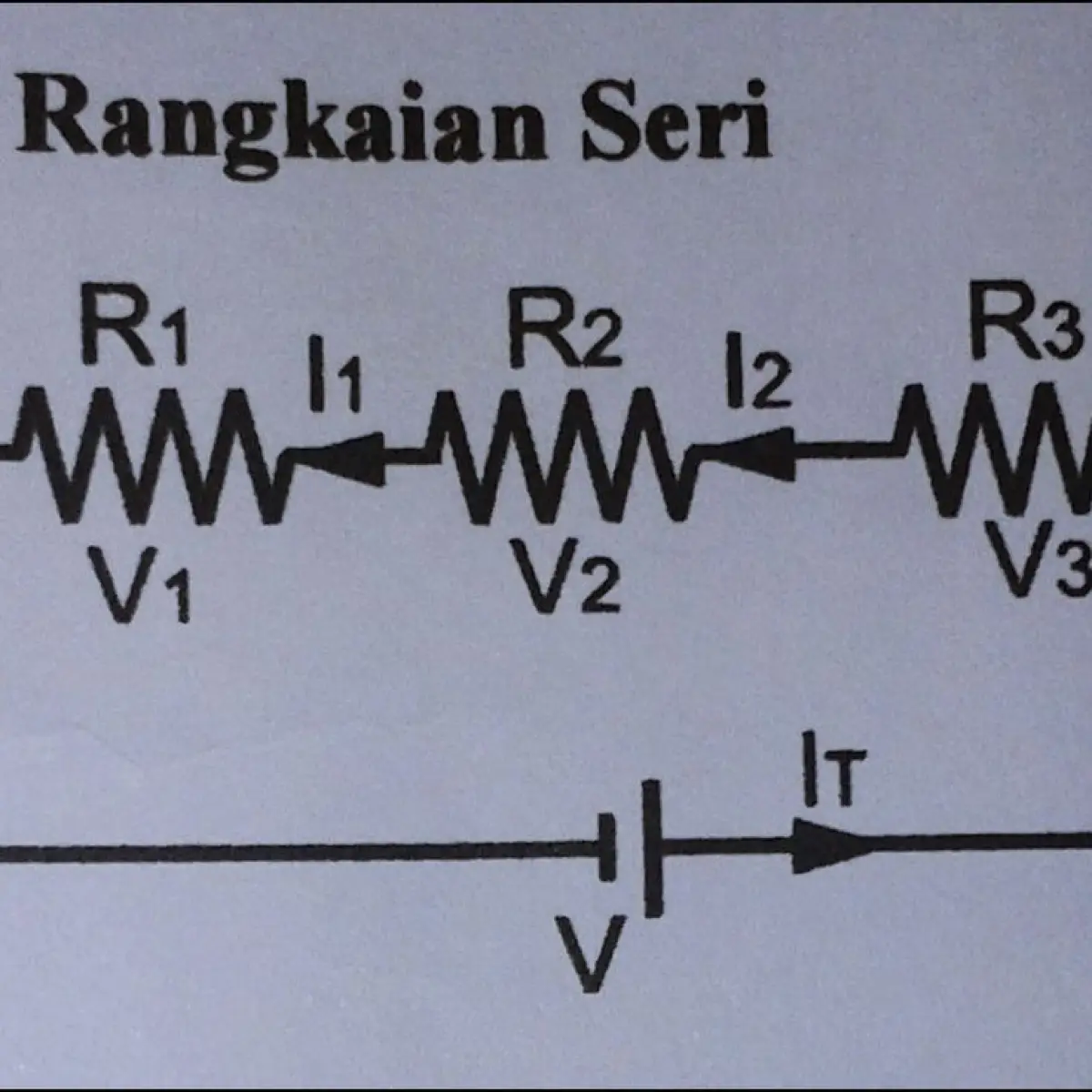

$$Rs = R1 + R2 + R3 + \dots$$

Dalam formula matematis di atas, $Rs$ merupakan simbol untuk hambatan total rangkaian seri dengan satuan Ohm. Sementara itu, $R1, R2,$ dan $R3$ melambangkan nilai hambatan per komponen individu di dalam rangkaian dengan satuan Ohm.

Studi Kasus Perhitungan di Lapangan

Untuk mempermudah pemahaman Anda dalam menerapkan rumus tersebut, mari kita bedah dua studi kasus perhitungan nyata di bawah ini:

Studi Kasus 1: Tiga buah lampu dengan masing-masing nilai hambatan sebesar 5 ohm, 3 ohm, dan 4 ohm yang disusun secara seri akan menghasilkan hambatan total sebesar 12 ohm. Perhitungannya adalah $5 + 3 + 4 = 12$ ohm.

Studi Kasus 2: Jika sebuah rangkaian seri memiliki hambatan total sebesar 12 ohm, dan dua komponen di dalamnya bernilai 5 ohm serta 1 ohm, maka nilai hambatan komponen ketiga adalah 6 ohm. Perhitungannya adalah $12 - (5 + 1) = 6$ ohm.

Melalui metode perhitungan di atas, Anda dapat memprediksi total beban arus yang akan mengalir dari sumber tegangan atau baterai secara presisi.

Perbandingan Komponen Rangkaian Listrik

Agar mendapatkan gambaran yang lebih utuh, struktur kebutuhan material antara kedua model susunan ini dapat dipetakan secara jelas melalui data terstruktur.

Data di atas mempertegas bahwa model susunan tunggal jauh lebih minimalis dalam penggunaan komponen sakelar maupun kompleksitas penataan kabelnya. Opsi ini menjadi pilihan terbaik ketika efisiensi ruang menjadi prioritas utama dalam perancangan perangkat elektronik.

Memilih susunan berderet memberikan keuntungan besar dari segi penghematan ruang, minimalisasi biaya material kabel, serta kesederhanaan analisis jalur listrik. Pengaplikasian model ini sangat tepat digunakan pada sistem lampu dekorasi hias maupun perangkat elektronik portabel kompak yang mengutamakan efisiensi produksi maksimal.
