Gagal Paham Kelistrikan? Ini Jawaban yang Bukan Ciri dari Trafo Step Up

Menentukan komponen listrik yang tepat sering kali membingungkan bagi pemula maupun pelajar yang sedang mendalami materi elektronika. Salah satu kekeliruan yang paling sering terjadi adalah salah mengidentifikasi karakteristik fisik maupun elektris dari alat penaik tegangan.

Artikel ini akan mengupas tuntas mengenai apa saja yang bukan ciri dari trafo step up agar Anda tidak lagi keliru saat ujian maupun saat merakit komponen. Memahami poin ini sangat penting untuk menghindari kerusakan fatal pada perangkat elektronik akibat salah memilih jenis transformator.

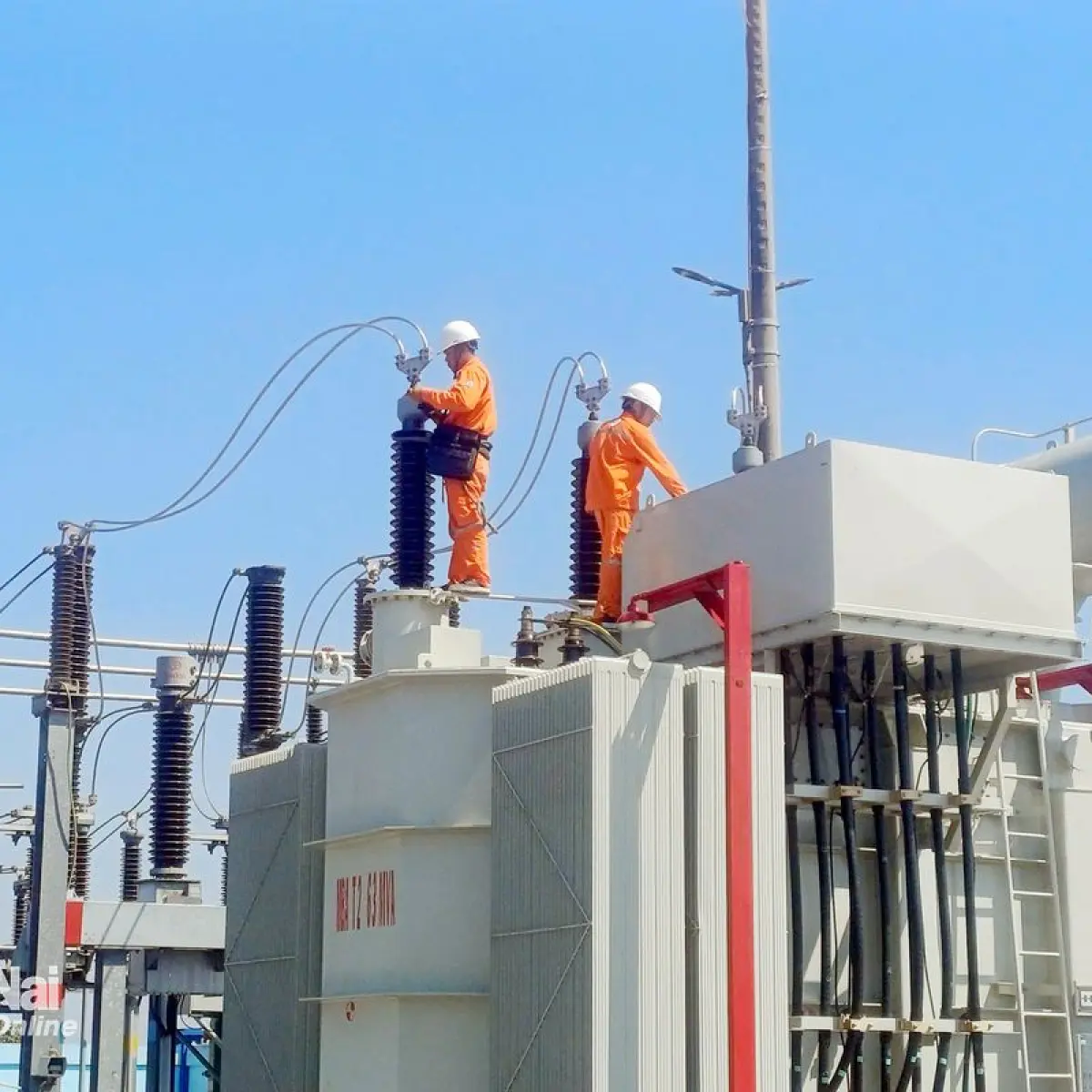

[Image of transformator step up]

Memahami Konsep Dasar Apa Itu Trafo Step Up

Sebelum melangkah pada kekeliruan identifikasi, kita perlu menyamakan persepsi terlebih dahulu mengenai fungsi dasar alat ini. Transformator atau trafo adalah perangkat elektromagnetik statis yang memindahkan energi listrik antar sirkuit melalui induksi elektromagnetik.

Sesuai dengan namanya, fungsi transformator step up adalah khusus untuk menaikkan level tegangan bolak-balik (AC) dari tingkat rendah ke tingkat yang lebih tinggi. Alat ini bekerja berdasarkan prinsip hukum induksi Faraday yang melibatkan fluks magnetik.

Dalam industri kelistrikan, cara kerja trafo untuk menaikkan tegangan listrik dimanfaatkan secara masif sejak dari pusat pembangkit. Tanpa alat ini, penyaluran energi listrik jarak jauh akan mengalami kerugian daya yang sangat besar akibat hambatan kabel.

Karakteristik Mutlak yang Harus Dimiliki Trafo Step Up

Untuk mengetahui apa yang bukan sifatnya, kita wajib mengunci parameter valid dari trafo penaik tegangan ini terlebih dahulu. Secara struktural dan matematis, komponen ini memiliki konfigurasi yang sangat spesifik pada lilitannya.

Dalam kasus yang sering saya temui di lapangan, teknisi pemula sering kali terbalik dalam mengukur jumlah lilitan fisik. Trafo penaik tegangan sejati selalu memiliki jumlah lilitan sekunder yang jauh lebih banyak daripada lilitan primernya.

Berdasarkan aspek kelistrikan, berikut adalah daftar prasyarat mutlak yang menjadi ciri ciri trafo step up standar:

• Tegangan sekunder selalu lebih besar daripada tegangan primer.
• Jumlah lilitan kumparan sekunder selalu lebih banyak daripada lilitan primer.
• Kuat arus listrik sekunder justru lebih kecil dibandingkan dengan kuat arus primer.

Menjawab Pertanyaan: Yang Bukan Ciri dari Trafo Step Up Yaitu?

Berdasarkan hukum kekekalan energi pada trafo ideal, daya pada kumparan primer sama dengan daya pada kumparan sekunder. Oleh karena itu, ketika tegangan dinaikkan, arus listrik secara otomatis akan mengalami penurunan.

Kesalahan umum yang saya lihat adalah anggapan bahwa trafo step up menaikkan segala aspek kelistrikan, termasuk arusnya. Anggapan bahwa arus sekunder lebih besar daripada arus primer adalah kekeliruan fatal yang paling sering muncul.

Jika Anda menemukan pernyataan atau spesifikasi komponen dengan poin-poin berikut, maka itu dipastikan bukan merupakan ciri dari trafo step up:

1. Tegangan primer lebih besar daripada tegangan sekunder (Vp > Vs).
2. Jumlah lilitan primer lebih banyak daripada lilitan sekunder (Np > Ns).
3. Kuat arus sekunder lebih besar daripada kuat arus primer (Is > Ip).
4. Berfungsi untuk menurunkan tegangan listrik AC.

Penting untuk diingat bahwa jika sebuah transformator memiliki jumlah lilitan primer yang dominan, alat tersebut beralih fungsi menjadi trafo step down yang bertugas menurunkan tegangan.

Analisis Beda Trafo Step Up dan Step Down Melalui Data

Untuk memberikan gambaran praktis yang lebih jelas, kita bisa melihat bagaimana parameter kelistrikan bekerja secara terbalik pada kedua jenis komponen ini. Perbedaan nyata ini bisa diuji menggunakan alat ukur multimeter pada sirkuit aktif.

Dalam praktik eksperimen, pengukuran resistansi lilitan juga bisa menjadi petunjuk awal yang sangat berharga. Lilitan yang lebih banyak biasanya menghasilkan resistansi yang lebih tinggi, yang menandakan sisi sekunder pada jenis step up.

Berikut adalah tabel komparasi parameter terstruktur untuk melihat perbedaan nyata kedua jenis transformator tersebut:

Studi Kasus Soal dan Penerapan Rumus Matematika

Memahami teori kelistrikan akan jauh lebih matang jika kita langsung mengujinya dengan rumus trafo step up beserta keterangannya yang baku. Rumus dasar yang digunakan untuk menghitung hubungan lilitan dan tegangan adalah persamaan rasio transformator.

Persamaan tersebut menyatakan bahwa rasio tegangan sebanding dengan rasio lilitan, namun berbanding terbalik dengan rasio kuat arus listriknya. Mari kita bedah beberapa contoh kasus nyata yang diambil dari dokumentasi pengujian kelistrikan resmi.

Kasus Transmisi Daya Tinggi Generator

Dalam skenario nyata sistem interkoneksi, kita melihat trafo digunakan untuk menaikkan keluaran generator sebesar 30 kV menuju ke jalur transmisi tegangan tinggi 345 kV. Diketahui lilitan primer pada sistem ini berjumlah 80 lilitan.

Dari data ini, jelas terlihat nilai tegangan sekunder (345 kV) jauh lebih besar daripada primer (30 kV), yang menegaskan identitas aslinya. Jumlah lilitan sekunder yang dihasilkan pasti akan melonjak berkali-kali lipat dari jumlah lilitan primernya.

Kasus Perbandingan Lilitan Sederhana

Perhatikan contoh kasus lain dengan perbandingan lilitan primer dan sekunder senilai 1:4. Sistem ini diberikan pasokan tegangan masukan sebesar 10 V dengan kuat arus masukan sebesar 2 A pada sisi primernya.

Melalui perhitungan rasio sebanding, tegangan keluaran akan meningkat menjadi 40 V, sedangkan arus sekundernya akan menyusut menjadi 0,5 A. Penurunan arus dari 2 A menjadi 0,5 A ini kembali membuktikan bahwa arus besar di sisi luar bukanlah sifat trafo step up.

Kasus Eksperimen Laboratorium

Pada pengujian laboratorium dengan suplai AC senilai 24 V, dipasang konfigurasi kumparan primer sebanyak 20 lilitan dan kumparan sekunder sebanyak 100 lilitan. Komposisi lilitan sekunder yang lebih dominan ini membuat alat sukses menaikkan tegangan.

Sebaliknya, jika kita melihat komponen dengan arus primer 0,8 A, arus sekunder 0,5 A, lilitan primer 1000, dan lilitan sekunder 800, karakteristik ini jelas ditolak. Komponen dengan penurunan jumlah lilitan seperti ini dikategorikan sebagai sistem penurun tegangan.

Contoh Penggunaan Trafo Step Up Sehari-Hari

Meskipun jarang terlihat langsung di dalam area kamar tidur, komponen penaik tegangan ini bekerja aktif di balik layar industri energi kita. Kehadirannya sangat krusial untuk memastikan distribusi daya berjalan tanpa hambatan teknis. Dalam sistem pendistribusian listrik PLN, trafo berperan menaikkan listrik dari sumber PLN hingga angka ratusan kilo satuan volt untuk didistribusikan ke berbagai wilayah.

Proses penaikan ekstrem ini sengaja dilakukan demi menekan kerugian daya akibat panas di kabel transmisi. Di sisi lain, kemampuan transformator daya skala industri ini bahkan dapat digunakan untuk transfer daya tinggi mencapai 33 Kilo Volt. Pada titik akhir distribusi dekat pemukiman, barulah jenis step down mengambil alih tugas untuk menyesuaikan tegangan listrik rumah tangga.

Rata-rata setiap rumah di Indonesia dialiri tegangan berarus 220 V untuk aktivitas elektronik harian yang aman. Penurunan ke angka 220 V tersebut dilakukan agar perangkat elektronik rumahan tidak meledak atau mengalami korsleting akibat kelebihan tegangan.

Selain pada sistem transmisi, kemampuan transformator arus juga sangat unik karena nilai tegangan arusnya bisa mencapai puluhan sampai ribuan ampere untuk dikonversikan menjadi arus sekunder rendah. Hal ini mempermudah sistem pengukuran dan proteksi pada gardu induk tanpa harus menyentuh arus utama yang mematikan. Mengetahui karakteristik detail luar dalam dari transformator akan mencegah kesalahan fatal saat merancang sistem kelistrikan mandiri maupun industri. Selalu pastikan memeriksa lembar spesifikasi tingkat arus dan tegangan sebelum menghubungkan komponen ke sumber daya aktif.
