Bikin Flowchart Berantakan? Ini Cara Membuat Diagram Alir di Word yang Rapi

Membuat visualisasi proses kerja sering kali menjadi tantangan tersendiri, terutama saat bentuk yang kita susun bergeser berantakan. Banyak pekerja kantoran mencari tahu cara membuat flowchart di word yang presisi tanpa perlu mengunduh aplikasi tambahan.

Menggunakan Microsoft Word untuk menyusun diagram alir sebenarnya sangat menguntungkan karena prosesnya bisa dilakukan secara offline tanpa koneksi internet. Metode ini sangat diandalkan ketika Anda harus bekerja dalam kondisi jaringan yang tidak stabil atau saat bepergian.

Namun, harus diakui bahwa Microsoft Word tidak dirancang untuk bekerja secepat papan tulis digital khusus seperti ClickUp. Jika tidak tahu triknya, Anda akan menghabiskan banyak waktu hanya untuk meluruskan garis panah dan menyamakan ukuran kotak.

Dari pengalaman saya menangani pembuatan dokumen operasional, kesalahan terbesar pengguna adalah langsung menggambar bentuk di lembar kerja kosong. Hal ini membuat proses penempatan langkah menjadi sangat lama dan memicu kesalahan koordinasi simbol.

Sebelum mulai membuka aplikasi, tuliskan seluruh proses dalam bentuk daftar teks dari awal hingga akhir terlebih dahulu. Langkah persiapan ini akan mempercepat penentuan jumlah simbol yang dibutuhkan dan menjaga alur logika tetap konsisten.

Anda juga perlu memahami makna dari setiap bentuk geometris yang akan digunakan agar diagram tidak membingungkan audiens. Berikut adalah fungsi dari dua komponen paling mendasar dalam sebuah bagan:

• Simbol Persegi Panjang: Berfungsi untuk mengartikan sebuah proses operasional atau tindakan eksekusi.
• Simbol Panah (Flowline/Konektor): Berfungsi untuk menunjukkan alur urutan proses atau menyambungkan satu bentuk ke bentuk lainnya.

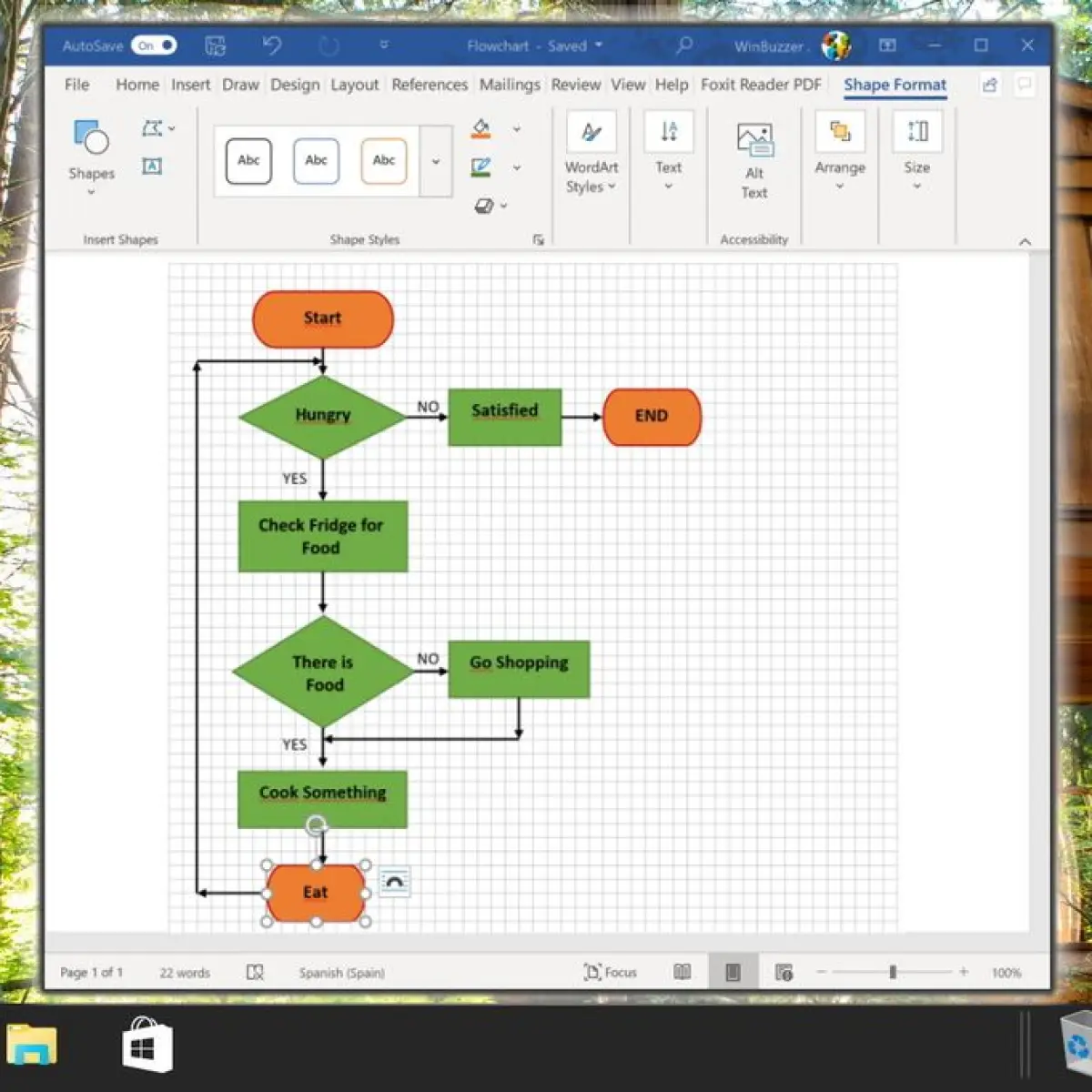

Cara Bikin Bagan Alur di Word Manual dengan Shapes

Metode pertama yang memberikan fleksibilitas penuh adalah dengan memanfaatkan fitur Shapes. Teknik cara bikin bagan alur di word manual ini sangat cocok jika diagram yang Anda buat memiliki percabangan yang kompleks.

Langkah pertama adalah membuka dokumen baru atau dokumen yang sedang Anda kerjakan di Microsoft Word. Klik tab Insert pada menu ribbon di bagian atas, lalu pilih opsi Shapes.

Pada menu drop-down yang muncul, gulir ke bawah hingga Anda menemukan kategori khusus bernama Flowchart. Pilih simbol yang diinginkan, misalnya persegi panjang untuk proses, lalu klik dan seret kursor di lembar kerja untuk mengatur ukurannya.

Setelah bentuk pertama muncul, lakukan langkah berikutnya untuk memasukkan teks ke dalam bagan tersebut. Berikut adalah urutan langkah detailnya:

1. Klik kanan pada bentuk yang sudah dibuat di lembar kerja.
2. Pilih opsi Add Text dari menu konteks yang muncul.
3. Ketik teks atau judul proses yang sesuai dengan daftar persiapan Anda.
4. Gunakan tab Home untuk mengatur ukuran, jenis font, dan perataan teks agar berada tepat di tengah bentuk.

Langkah di atas menjawab kebutuhan pengguna mengenai "cara memasukkan teks ke dalam bentuk shapes word" secara praktis. Ulangi proses ini untuk membuat kotak proses atau simbol keputusan berikutnya di sebelah atau di bawah bentuk pertama.

Menghubungkan Antar Bentuk Tanpa Takut Bergeser

Tantangan terbesar dalam metode manual adalah memastikan garis penghubung tidak lepas saat kotak digeser. Pengguna sering mengeluhkan "cara menyambungkan garis panah flowchart di word" agar tetap menempel secara otomatis.

Untuk mengatasi hal ini, klik kembali menu Insert, pilih Shapes, lalu pilih garis panah pada kategori Lines. Arahkan kursor ke bentuk pertama hingga muncul titik-titik jangkar kecil di setiap sisinya.

Klik salah satu titik jangkar tersebut, lalu tarik garis ke arah bentuk kedua hingga muncul titik jangkar di bentuk tujuan. Titik akhir yang berwarna merah menandakan bahwa bentuk telah tersambung secara sempurna dan tidak akan lepas saat kotak digeser.

Membuat Diagram Alir Otomatis Melalui Fitur SmartArt

Jika Anda tidak ingin repot menyusun kotak satu per satu, fitur SmartArt adalah solusi terbaik yang disediakan oleh Microsoft Word. Fitur ini memungkinkan pembuatan diagram secara otomatis dengan tata letak yang sudah dioptimalkan.

Banyak pengguna pemula kebingungan dan mencari tahu lewat pertanyaan seperti "bagaimana cara memunculkan fitur smartart di word?" di mesin pencari. Fitur ini sebenarnya berada di lokasi yang sama dengan komponen visual lainnya.

Anda cukup menavigasi ke tab Insert di bagian atas menu utama Word. Tepat di sebelah ikon Shapes, Anda akan menemukan ikon SmartArt yang menampilkan berbagai pilihan tata letak grafis terstruktur.

Setelah mengeklik ikon tersebut, jendela pilihan template akan terbuka secara otomatis. Pilih kategori Process atau Hierarchy untuk menemukan susunan yang paling mendekati kebutuhan diagram alir Anda.

Mengelola Konten dan Menambah Cabang Baru

Setelah template SmartArt masuk ke dalam dokumen, Anda akan melihat panel teks kecil di sebelah kiri grafis tersebut. Mengisi teks melalui panel ini jauh lebih aman daripada mengeklik langsung pada kotak grafis.

Setiap kali Anda menekan tombol Enter pada panel teks, Microsoft Word akan otomatis menambah satu kotak proses baru lengkap dengan panah penghubungnya. Hal ini sangat menghemat waktu pengerjaan dokumen.

Jika Anda ingin mengubah skema warna agar terlihat lebih profesional, cukup klik grafis SmartArt tersebut hingga tab SmartArt Design muncul di ribbon. Di sana, Anda bisa memilih variasi warna dan gaya tiga dimensi yang sesuai tema laporan.

Alternatif Berbasis Web untuk Kecepatan Kerja Tinggi

Meskipun membuat diagram alir di microsoft word sangat mumpuni untuk kebutuhan offline, adakalanya keterbatasan fitur membuat pengerjaan terasa lambat. Word menuntut akurasi manual yang tinggi untuk struktur yang sangat besar.

Dalam kasus yang sering saya temui di dunia profesional, tim yang membutuhkan kolaborasi real-time biasanya beralih ke platform digital eksternal. Pembuatan flowchart eksternal juga biasa mengandalkan situs seperti diagrams.net, whimsical.com, atau miro.co.

Situs-situs online alternatif tersebut menawarkan sistem drag-and-drop yang lebih intuitif untuk pemetaan ide yang cepat. Berikut adalah perbandingan karakteristik pengerjaan antara Microsoft Word dan platform digital khusus:

Tabel di atas memperlihatkan dengan jelas bahwa untuk dokumen resmi yang dikerjakan secara mandiri tanpa internet, Word tetap menjadi pilihan yang paling aman dan stabil. Anda tidak perlu khawatir kehilangan data akibat gangguan jaringan di tengah proses mendesain.

Untuk pengguna perangkat portabel Apple, metodologi penyusunan ini tidak banyak berbeda. Sebagai contoh, Microsoft Excel untuk Mac Versi 16.60 dan versi Word yang seangkatan memiliki struktur menu Insert, Shapes, serta SmartArt yang serupa, sehingga logika pengerjaan ini tetap dapat diterapkan secara lintas platform tanpa kendala teknis.

Langkah Tepat Menghasilkan Visualisasi yang Presisi

Gunakan fitur SmartArt jika struktur proses yang ingin digambarkan bersifat linier dan sederhana demi efisiensi waktu kerja yang maksimal. Sebaliknya, pilih metode Shapes manual jika diagram membutuhkan banyak cabang keputusan yang membutuhkan penyesuaian posisi secara spesifik.

Pastikan Anda selalu memanfaatkan titik jangkar merah saat menghubungkan garis panah agar seluruh komponen tetap terikat secara terstruktur ketika dokumen mengalami penyuntingan tata letak di kemudian hari. Persiapan daftar teks di awal pengerjaan tetap menjadi kunci utama untuk menghindari kesalahan logika visual pada diagram.
