Aki Motor Soak Tiba Tiba? Ini Cara Pasang Voltmeter Digital 3 Kabel yang Benar

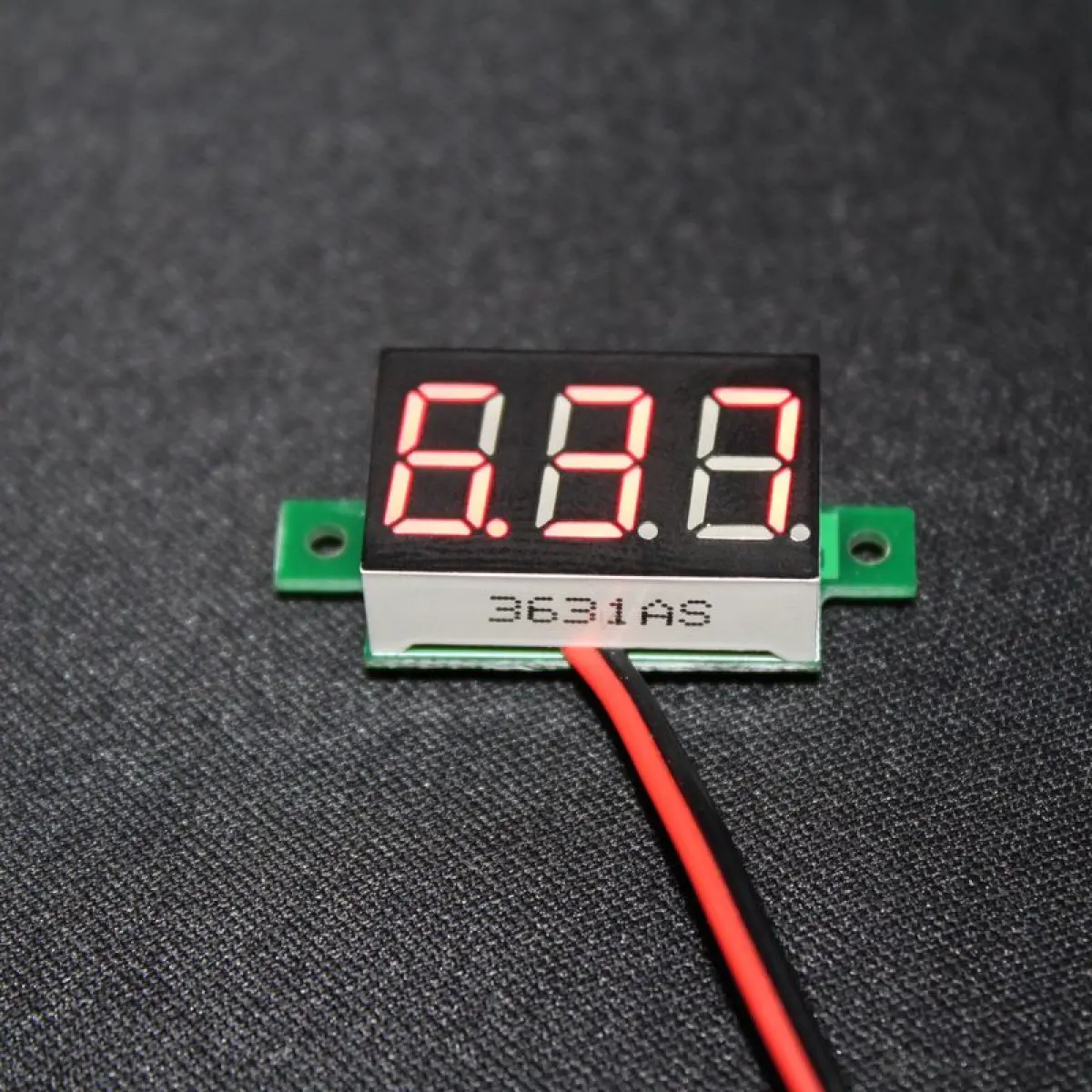

Memasang voltmeter digital 3 kabel pada kendaraan merupakan solusi paling efektif untuk menghindari risiko mogok akibat aki yang tiba-tiba kehabisan daya. Komponen elektronik mungil ini bertindak sebagai indikator yang sangat krusial dalam sistem kelistrikan. Alat pengukur tegangan digital atau voltmeter ini berfungsi memberikan informasi tentang aliran listrik dari aki yang didistribusikan ke komponen lain, serta memudahkan pemantauan tegangan aki untuk meminimalisir risiko kendaraan mogok atau rusak akibat aki soak.

Di pasaran sendiri, Anda akan menemukan variasi perangkat yang cukup beragam.

Terdapat dua jenis utama alat pengukur digital di pasaran: jenis alat pengukur tegangan saja, dan jenis gabungan alat pengukur tegangan plus pengukur arus listrik (ammeter/ampere meter). Untuk tipe yang murni mengukur tegangan, model 3 kabel sangat disukai karena menawarkan akurasi pembacaan yang jauh lebih stabil dibandingkan tipe 2 kabel.

Sebelum Anda mulai mengupas kabel dan menyambungkannya ke sistem kelistrikan kendaraan, sangat penting untuk memahami fungsi dari masing-masing jalur. Kesalahan sepele dalam membedakan fungsi warna ini bisa berakibat fatal, mulai dari korsleting hingga matinya layar display digital secara permanen.

Secara umum, tiga utas kabel pada perangkat ini memiliki kode warna standar yang memisahkan antara jalur pasokan daya untuk lampu latar (display) dan jalur sensor pembaca tegangan objek.

Kabel Merah sebagai Suply Daya Display

Kabel berwarna merah merupakan jalur positif utama yang bertugas untuk menghidupkan lampu indikator atau layar LED pada alat.

Batas daya tahan lampu indikator peralatan voltmeter digital tertentu dirancang hanya mampu disuplai dengan voltase di bawah 30 VDC.

Jika Anda memberikan tegangan yang melebihi ambang batas tersebut langsung ke kabel merah, komponen IC di dalam display akan mengalami overheat dan terbakar.

Kabel Kuning sebagai Sensor Pengukuran Tegangan

Kabel kedua biasanya berwarna kuning (pada beberapa pabrikan terkadang menggunakan warna putih atau biru) yang berfungsi murni sebagai kabel sensor pembaca arus.

Menariknya, kemampuan jangkauan (range) pengukuran tipe alat pengukur tegangan digital tertentu dapat mencapai hingga lebih dari 100 VDC.

Artinya, kabel kuning ini aman digunakan untuk mengukur tegangan yang sangat tinggi, asalkan kabel merahnya tetap mendapatkan suplai daya yang stabil di bawah 30 VDC.

Kabel Hitam sebagai Grounding Negatif

Kabel terakhir adalah kabel berwarna hitam.

Jalur ini berfungsi sebagai massa atau kutub negatif (-) yang harus terhubung ke sasis kendaraan atau kutub negatif aki agar sirkuit kelistrikan dapat tertutup dan bekerja.

Persiapan Alat dan Bahan Sebelum Pemasangan

Berdasarkan pengalaman saya menangani kelistrikan motor, kerapian instalasi di awal akan menentukan seberapa lama alat ini bertahan dari guncangan dan cuaca.

Jangan memulai pekerjaan sebelum semua peralatan pendukung berada di dekat Anda.

Berikut adalah beberapa alat dan bahan yang wajib Anda siapkan:

• Unit voltmeter digital 3 kabel.
• Isolasi listrik hitam berkualitas tinggi atau heat shrink (selongsong bakar).
• Tang potong dan pengupas kabel.
• Kabel tambahan berukuran 0,5 mm (jika jarak ke titik sambungan terlalu jauh).
• Test lamp atau multimeter eksternal untuk mencari jalur kelistrikan.

Setelah seluruh peralatan di atas lengkap, Anda siap melakukan proses instalasi ke sistem kelistrikan.

Langkah demi Langkah Cara Pasang Voltmeter Digital 3 Kabel

Prosedur pemasangan ini sebaiknya dilakukan dalam kondisi kunci kontak kendaraan berada di posisi "OFF" untuk mencegah terjadinya percikan api atau korsleting yang tidak sengaja.

Ikuti urutan langkah di bawah ini secara runut demi keamanan komponen kendaraan Anda.

1. Tentukan Lokasi Penempatan Voltmeter: Pilih area yang mudah terlihat oleh mata saat berkendara, misalnya di dekat panel instrumen utama atau stang motor. Pastikan posisinya aman dari risiko benturan saat stang dibelokkan penuh.
2. Hubungkan Kabel Hitam ke Massa: Kelupas ujung kabel hitam pada voltmeter, kemudian sambungkan langsung ke baut rangka besi kendaraan yang bersih dari cat, atau pasangkan langsung pada terminal negatif (-) aki.
3. Sambungkan Kabel Merah ke Jalur Kontak (ACC): Agar layar voltmeter tidak menyala terus-menerus saat mesin mati (yang bisa menguras aki), sambungkan kabel merah ini ke kabel keluaran kunci kontak (jalur positif setelah kunci kontak diputar ke posisi ON). Di motor Jepang, jalur ini biasanya berwarna hitam pada motor Honda atau cokelat pada motor Yamaha.
4. Satukan atau Pisahkan Kabel Kuning Sesuai Kebutuhan: Jika Anda hanya ingin mengukur tegangan aki kendaraan yang dayanya berkisar belasan volt saja, Anda bisa langsung menggabungkan kabel kuning ini dengan kabel merah untuk disambung ke jalur kunci kontak. Namun, jika Anda ingin mengukur sumber daya lain yang mandiri hingga 100 VDC, hubungkan kabel kuning ini langsung ke kutub positif sumber listrik yang ingin diukur tersebut.
5. Lakukan Isolasi pada Setiap Sambungan: Bungkus setiap titik kupasan kabel dengan isolasi hitam secara rapat. Dalam kasus yang sering saya temui di bengkel, banyak pengendara mengalami korsleting karena isolasi kabel yang seadanya terkelupas akibat terkena air hujan atau suhu panas mesin.

Cara Membaca Indikator Tegangan Aki yang Normal

Setelah pemasangan selesai, putar kunci kontak kendaraan Anda ke posisi "ON". Layar digital akan langsung menyala dan menampilkan angka volatilitas arus kelistrikan Anda.

Kesalahan umum yang saya lihat adalah pemilik kendaraan sering panik saat angka di layar bergerak naik turun.

Padahal, fluktuasi angka tersebut merupakan hal yang sangat wajar karena mengikuti ritme kerja alternator dan beban kelistrikan kendaraan yang sedang aktif.

Dilansir dari CNN Indonesia, tegangan aki normal saat mesin kendaraan mati adalah sebesar 12 Volt. Jika saat posisi kontak "ON" namun mesin belum distarter layar menunjukkan angka di bawah 11 Volt, itu pertanda sel aki sudah mulai melemah.

Selanjutnya, tegangan aki normal saat mesin kendaraan hidup adalah sebesar 14 Volt. Apabila saat mesin digas tinggi angka di layar voltmeter melesat melebihi 15 Volt, Anda harus waspada karena hal itu menandakan terjadinya overcharge akibat kerusakan pada komponen kiprok atau regulator. Pantau selalu angka digital ini secara berkala setiap kali Anda berkendara demi kenyamanan perjalanan.
