Akurasi Hasil Pengukuran Kuat Arus yang Terukur Amperemeter dalam Eksperimen Fisika

Mengetahui nilai kuat arus yang terukur amperemeter adalah langkah krusial untuk memastikan sebuah rangkaian listrik bekerja sesuai perhitungan teoritis. Saya sering melihat praktikan pemula kebingungan saat jarum analog mulai bergerak dan berhenti di angka tertentu, seolah-olah angka yang ditunjuk langsung menjadi hasil akhir. Padahal, realitasnya tidak sesederhana itu karena Anda harus melibatkan skala maksimal dan batas ukur instrumen.

Arus listrik sendiri didefinisikan sebagai banyaknya muatan listrik yang mengalir pada penghantar setiap sekon. Aliran muatan ini terjadi karena adanya beda potensial di antara dua ujung penghantar tersebut. Untuk mengukur besaran ini, alat yang digunakan untuk mengetahui dan mengukur besar arus listrik pada suatu rangkaian adalah amperemeter atau multimeter.

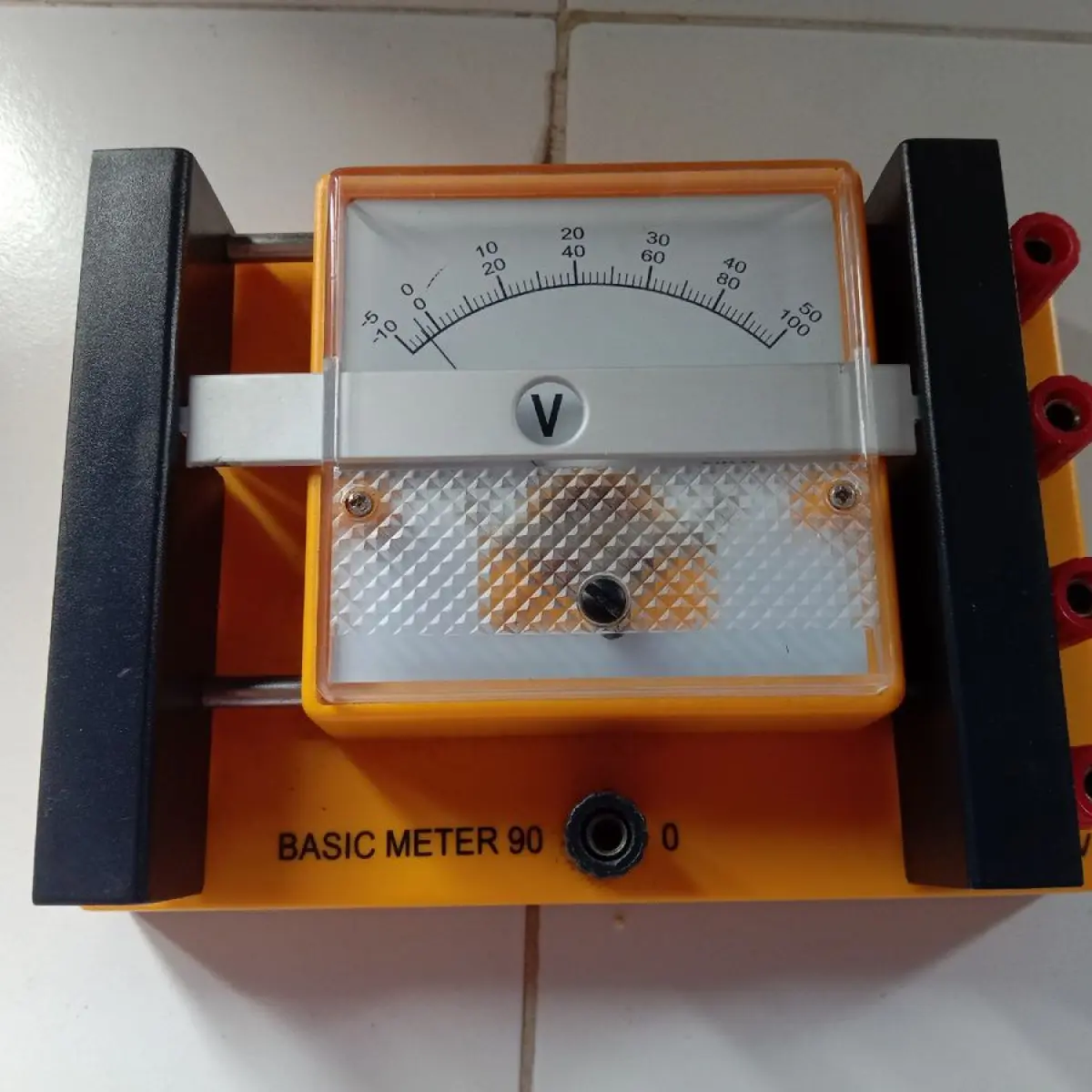

Membaca alat ukur analog membutuhkan ketelitian ekstra dibanding versi digital yang langsung memunculkan angka di layar. Jika Anda menggunakan instrumen analog, nilai nyata dari arus tidak selalu sama dengan angka tempat jarum berhenti.

Formulasi matematika dasar untuk menentukan nilai aktual sangat sederhana. Anda hanya perlu membagi nilai skala yang ditunjuk oleh jarum dengan skala maksimal pada layar, lalu mengalikan hasilnya dengan batas ukur yang Anda pilih pada terminal alat.

Studi Kasus Pengukuran Skala Kecil

Mari kita bedah sebuah contoh riil dari eksperimen laboratorium. Hasil ukur amperemeter dengan skala ditunjuk 20, skala maksimal 50, dan batas ukur 25 mA adalah sebesar 10 mA.

Jika kita hitung secara manual, angka 20 dibagi 50 akan menghasilkan nilai 0,4. Ketika nilai 0,4 ini dikalikan dengan batas ukur sebesar 25 mA, maka diperoleh hasil mutlak 10 mA.

Studi Kasus Pengukuran Skala Besar

Bagaimana jika kita menggunakan batas ukur yang lebih besar untuk arus listrik yang lebih kuat? Mari kita perhatikan skenario eksperimen berikutnya.

Hasil ukur kuat arus dari contoh gambar dengan nilai ditunjuk 30, skala maksimal dipilih 5 A, dan skala terbesar pada layar 100 adalah sebesar 1,5 A. Pembagian antara 30 dengan 100 menghasilkan 0,3 yang jika dikalikan dengan 5 A akan tepat menghasilkan 1,5 A.

Korelasi Kuat Arus Menggunakan Rumus Hukum Ohm

Pengukuran fisik menggunakan amperemeter harus selalu selaras dengan perhitungan teoritis. Di sinilah kontribusi besar ilmuwan asal Jerman, George Simon Ohm, menjadi sangat relevan dalam dunia kelistrikan.

George Simon Ohm merumuskan hubungan antara tegangan, kuat arus, dan hambatan pada suatu rangkaian yang kini kita kenal sebagai Hukum Ohm. Rumus hukum ohm menyatakan bahwa besar arus berbanding lurus dengan tegangan dan berbanding terbalik dengan hambatan materi penghantar.

Dalam skala laboratorium yang sangat sensitif, nilai arus bahkan bisa menyentuh satuan mikro. Sebagai contoh, nilai pengukuran arus listrik oleh Doni dalam sebuah eksperimen adalah sebesar 4,2 mikroampere, sebuah angka kecil yang membutuhkan instrumen dengan akurasi sangat tinggi.

Penerapan Hukum Kirchhoff dalam Jaringan Percabangan

Ketika Anda mengukur arus pada rangkaian yang memiliki banyak cabang, satu amperemeter saja tidak akan cukup memberikan gambaran utuh tanpa pemahaman regulasi percabangan. Ilmuwan asal Jerman lainnya, Gustav Kirchhoff, merumuskan Hukum Kirchhoff yang dibagi menjadi Hukum Kirchhoff I dan Hukum Kirchhoff II.

Hukum Kirchhoff I berfokus pada titik percabangan rangkaian. Jumlah kuat arus listrik yang masuk dan keluar dari titik percabangan pada contoh ilustrasi Hukum Kirchhoff I adalah sama, yaitu sebesar 5 A. Jika arus masuk bernilai 5 A, maka total arus yang keluar melewati cabang-cabang lain juga pasti berjumlah 5 A.

Sementara itu, penyelesaian soal rangkaian listrik yang lebih kompleks kerap melibatkan sistem loop tunggal atau ganda. Sumber tegangan yang memiliki hambatan dalam perlu diperhitungkan untuk menentukan besar kuat arus listrik pada rangkaian menggunakan Hukum II Kirchhoff.

Ada hal menarik yang sering memicu kepanikan saat melakukan analisis teoritis Hukum II Kirchhoff. Jika hasil perhitungan kuat arus bernilai negatif, hal tersebut menunjukkan bahwa tebakan arah arus awal salah.

Anda tidak perlu mengubah seluruh hitungan dari awal jika menemukan tanda minus tersebut. Tanda negatif hanya indikator arah, sedangkan nilai besarannya tetap valid. Contoh kasus: hasil tebakan searah jarum jam bernilai negatif, arah sebenarnya berlawanan jarum jam dengan besar 1,0 A.

Karakteristik Arus Searah versus Arus Bolak Balik

Arus yang Anda ukur menggunakan amperemeter juga sangat bergantung pada jenis sistem kelistrikan yang sedang diuji. Rangkaian listrik arus searah (DC) merupakan rangkaian listrik yang muatannya bergerak satu arah saja sehingga polaritasnya tetap.

Energi listrik merupakan bagian dari rangkaian ini, namun rangkaian DC jarang digunakan untuk keperluan sehari-hari di rumah. Sistem DC lebih banyak ditemukan pada perangkat elektronik portable, baterai, dan proyek robotika laboratorium.

Sebaliknya, jenis rangkaian listrik yang digunakan untuk keperluan sehari-hari di rumah adalah rangkaian listrik arus bolak-balik (AC). Karakteristik utamanya adalah arah arus dan tegangannya yang berubah-ubah secara periodik terhadap waktu.

Berikut adalah tabel ringkasan parameter yang membedakan implementasi kedua jenis arus tersebut dalam dunia nyata:

Menganalisis kuat arus yang terukur amperemeter membutuhkan sinkronisasi antara keterampilan teknis membaca alat ukur dan pemahaman mendalam terhadap hukum-hukum dasar fisika seperti Hukum Ohm dan Kirchhoff. Ketelitian dalam menentukan batas ukur akan menghindarkan alat dari kerusakan akibat beban berlebih, sekaligus menjamin data eksperimen yang Anda peroleh memiliki validitas tinggi.
