Motor Mogok Tanpa Pengapian? Begini Cara Cek CDI Menggunakan Avometer

Sistem pengapian yang mendadak mati sering kali menjadi penyebab utama saat kendaraan roda dua Anda mogok secara tiba-tiba di tengah jalan. Masalah kelistrikan ini kerap memicu pertanyaan besar bagi pemilik kendaraan mengenai komponen apa yang sebenarnya sedang mengalami kerusakan fatal. Mengetahui kondisi komponen pengapian secara akurat membutuhkan alat ukur yang tepat agar Anda tidak salah dalam membeli suku cadang pengganti.

Melalui artikel ini, Anda akan dipandu untuk memahami metode mendeteksi kerusakan kelistrikan tersebut secara mandiri dengan alat multitester. Komponen kelistrikan yang mengatur waktu percikan api ini memiliki peran vital dalam menjaga kelangsungan siklus pembakaran di dalam mesin. CDI merupakan kependekan dari Capacitor Discharge Ignition yang diartikan sebagai rangkaian sistem pengapian pada kendaraan bermotor.

Arus listrik yang dihasilkan oleh komponen ini akan dialirkan menuju koil sebelum akhirnya memicu percikan api pada ujung busi. Jika komponen ini mengalami kegagalan fungsi, maka seluruh sistem pembakaran internal kendaraan dipastikan akan langsung lumpuh total.

Keterbatasan Komponen pada Sistem Karburator

Penting untuk dipahami bahwa komponen kelistrikan jenis ini tidak lagi ditemukan pada seluruh varian kendaraan roda dua modern yang beredar saat ini. CDI hanya terdapat pada sepeda motor yang menggunakan sistem bahan bakar karburator.

Teknologi ini bekerja secara mekanis dan elektrikal sederhana untuk mengatur waktu pengapian berdasarkan pulsa yang dikirimkan oleh komponen pulser. Pemilik kendaraan keluaran lawas harus memberikan perhatian ekstra pada komponen ini karena faktor usia pakai sering memicu penurunan performa.

Pergeseran Teknologi pada Mesin Modern

Seiring dengan perkembangan teknologi otomotif global, sistem kelistrikan kendaraan mengalami perombakan total demi mengejar efisiensi bahan bakar yang lebih baik. Pada sepeda motor injeksi, fungsi CDI digantikan oleh komponen lain.

Komponen pengganti tersebut dikenal dengan nama ECU atau ECM yang bekerja secara digital dengan mengandalkan sensor-sensor yang jauh lebih kompleks. Oleh karena itu, metode pengukuran yang dibahas kali ini khusus ditujukan untuk motor dengan sistem karburator.

CDI umumnya sudah digunakan pada motor tahun tua atau keluaran lawas, sehingga pemeriksaan berkala menjadi kunci utama menjaga keandalan mesin.

Mendeteksi Gejala Awal Kerusakan Sistem Pengapian

Sebelum Anda membongkar bodi kendaraan dan melakukan pengukuran elektrikal, terdapat beberapa indikasi fisik yang bisa diamati terlebih dahulu. Gejala awal ini biasanya ditandai dengan penurunan kinerja mesin yang terjadi secara bertahap maupun instan.

Kendaraan yang sering tersendat pada putaran mesin tinggi atau mendadak mati saat kondisi mesin panas merupakan salah satu indikasi kuat. Kondisi tersebut memaksa pemilik kendaraan untuk segera melakukan pemeriksaan area kelistrikan secara menyeluruh.

Fenomena Motor Mogok Tanpa Percikan Api

Kasus yang paling sering terjadi di lapangan adalah hilangnya aliran listrik menuju ruang bakar secara total saat mesin dihidupkan. Pemilik kendaraan biasanya akan menyadari adanya masalah ketika mendapati motor mogok tidak ada percikan api di busi.

Langkah awal yang paling bijak dalam menghadapi situasi ini adalah melakukan pengujian pada komponen pemantik terlebih dahulu. Pengujian awal yang keliru sering kali membuat pemilik kendaraan langsung memvonis komponen utama yang harganya relatif mahal.

Analisis Penggantian Pemantik Awal

Berdasarkan pengalaman nyata dari para praktisi mekanik, pengujian tidak boleh langsung melompat pada komponen utama yang rumit. Sion Sitorus, seorang pemilik bengkel motor rumahan di bilangan Depok, membagikan sebuah tips praktis untuk mengisolasi masalah ini. “Coba ganti businya dengan yang baru, kalau di kick starter tidak ada percikan api besar kemungkinan CDI yang bermasalah,” ungkap Sion Sitorus saat menjelaskan prosedur diagnosis awal kelistrikan. Langkah ini sangat efektif untuk mempersempit kemungkinan sumber kerusakan mesin.

“Tapi setelah mengganti busi lalu dikick starter motor langsung menyala, berarti penyebab motor mogok ada pada businya,” lanjut Sion Sitorus. Jika busi baru tetap tidak memercikkan api, barulah Anda beralih ke area kelistrikan utama. Sion Sitorus juga menambahkan mengenai pentingnya alat ukur dalam proses ini: “Nah disinilah fungsinya Avometer, supaya mudah mendeteksi kerusakannya, kalau jarum tidak bergerak ya tandanya CDI harus diganti.” Kesimpulan ini menegaskan bahwa alat ukur adalah solusi mutlak untuk menghindari spekulasi.

Panduan Menguji Kelistrikan Menggunakan Alat Multitester

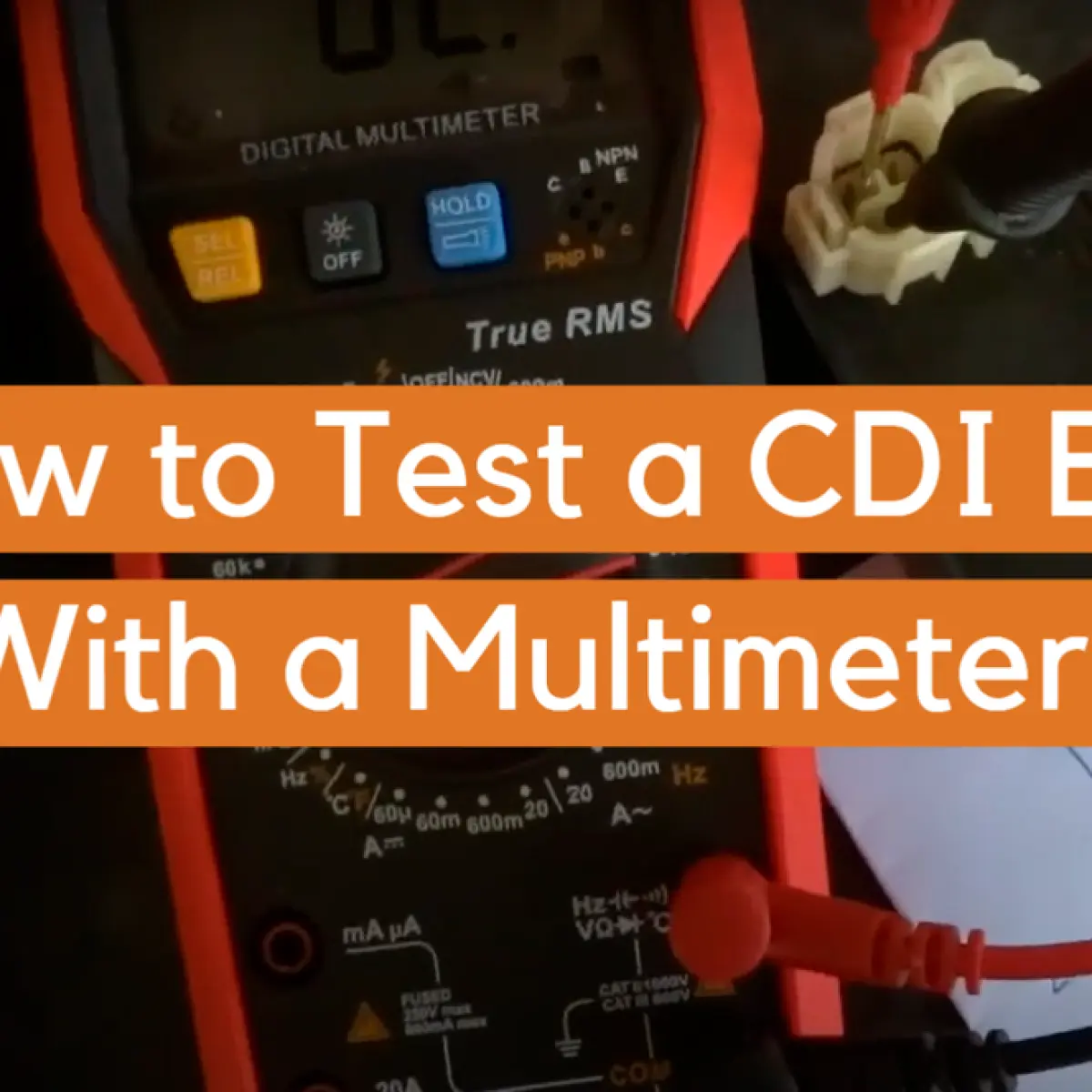

Melakukan pengujian internal pada komponen pengapian membutuhkan alat ukur multitester, atau yang sering disebut dengan istilah Avometer. Alat ini berfungsi untuk mengukur nilai hambatan, tegangan, serta kontinuitas arus dalam rangkaian elektronik.

Kisaran harga alat Avometer atau Multitester di pasaran mulai dari ratusan ribu hingga jutaan rupiah, tergantung pada tingkat akurasi dan fitur yang disediakan. Untuk penggunaan rumahan, versi analog standar sudah cukup memadai untuk melakukan pengecekan.

Persiapan Alat dan Kalibrasi Awal

Sebelum memulai proses pengukuran, Anda harus memastikan alat ukur berada dalam kondisi siap pakai agar data yang dihasilkan akurat. Kesalahan kalibrasi awal sering kali memicu salah diagnosis yang merugikan.

1. Siapkan alat Avometer atau multitester analog yang masih berfungsi dengan normal.
2. Putar sakelar pemilih atau knop selektor pada posisi Ohm meter, tepatnya pada skala x10 atau x100.
3. Hubungkan kedua ujung kabel probe merah dan hitam untuk memeriksa pergerakan jarum penunjuk.
4. Putar roda kalibrasi hingga jarum pada layar menunjuk tepat pada angka nol di sisi kanan skala.
5. Lepaskan komponen dari soket kabel utama kendaraan dengan hati-hati agar pin tidak patah.

Langkah Demi Langkah Mengukur Pin Soket

Setelah alat ukur siap, Anda bisa mulai melakukan pengukuran langsung pada pin-pin yang terdapat di dalam soket komponen pengapian tersebut. Proses ini menuntut ketelitian karena posisi pin yang berdekatan.

1. Posisikan komponen dengan ujung soket menghadap langsung ke arah mata Anda.
2. Tempelkan probe hitam dari alat ukur pada pin yang terhubung dengan jalur massa atau aris negatif.
3. Hubungkan probe merah secara bergantian ke setiap pin lainnya, seperti pin koil, pulser, dan sumber arus.
4. Perhatikan dengan saksama setiap pergerakan jarum yang terjadi pada layar multitester analog Anda.
5. Catat pin mana saja yang menunjukkan adanya nilai hambatan atau pergerakan jarum yang signifikan.

Analisis Hasil Pengukuran dan Parameter Kerusakan

Membaca hasil pergerakan jarum pada alat ukur membutuhkan pemahaman tentang dasar kontinuitas komponen elektronika internal. Komponen kelistrikan ini berisi rangkaian dioda, kondensator, dan sirkuit terpadu yang dibungkus oleh resin padat.

Dalam kasus yang sering saya temui, kerusakan internal berupa terputusnya jalur solderan akibat getaran sering tidak terlihat dari luar fisik komponen. Oleh karena itu, data dari alat ukur menjadi satu-satunya indikator valid yang bisa diandalkan.

Kesalahan umum yang saya lihat adalah mekanik pemula sering kali langsung membuang komponen kelistrikan hanya karena bodi luar terlihat kusam. Padahal, penampilan fisik luar sama sekali tidak mencerminkan integritas komponen elektronik di dalamnya.

Solusi dan Penanganan Lanjutan Kelistrikan Motor

Apabila hasil pengujian menggunakan alat ukur menunjukkan bahwa jarum sama sekali tidak bergerak pada pin-pin vital, maka komponen tersebut dipastikan telah mati. Tidak ada opsi perbaikan yang efektif untuk komponen kelistrikan yang telah terisi resin padat.

Satu-satunya solusi yang bisa dieksekusi adalah melakukan penggantian unit dengan suku cadang baru yang sesuai dengan spesifikasi kendaraan Anda. Pastikan Anda membeli suku cadang yang orisinal untuk menjamin ketahanan sistem pengapian dalam jangka panjang.

Gunakan nomor seri yang tertera pada bodi komponen lama sebagai acuan utama saat membeli suku cadang pengganti di toko kelistrikan. Kesalahan pemilihan kode komponen sering kali berakibat pada kacaunya kurva waktu pengapian yang dapat merusak piston kendaraan Anda.
