Gagal Paham Desain Database? Ini Arti ERD dan Cara Membuatnya dengan Tepat

Menyusun basis data untuk aplikasi sering kali memicu sakit kepala jika Anda langsung menulis kode SQL tanpa perencanaan yang matang. Di sinilah pentingnya memahami bahwa ERD singkatan dari Entity Relationship Diagram, sebuah alat visual krusial yang berfungsi sebagai cetak biru arsitektur data Anda. Sebagai praktisi yang sering menangani kekacauan struktur data akibat absennya perencanaan, saya melihat banyak pengembang pemula terjebak membuat tabel database yang tumpang tindih.

Menguasai erd singkatan dari Entity Relationship Diagram akan membantu Anda memetakan seluruh kebutuhan penyimpanan data secara logis sebelum sistem mulai dibangun. Artikel ini hadir sebagai panduan instruksional langkah demi langkah bagi Anda yang ingin menguasai diagram database erd secara mendalam. Kita akan mengupas tuntas definisi, komponen utama, model data, hingga visualisasi praktis agar sistem yang Anda rancang berjalan efisien.

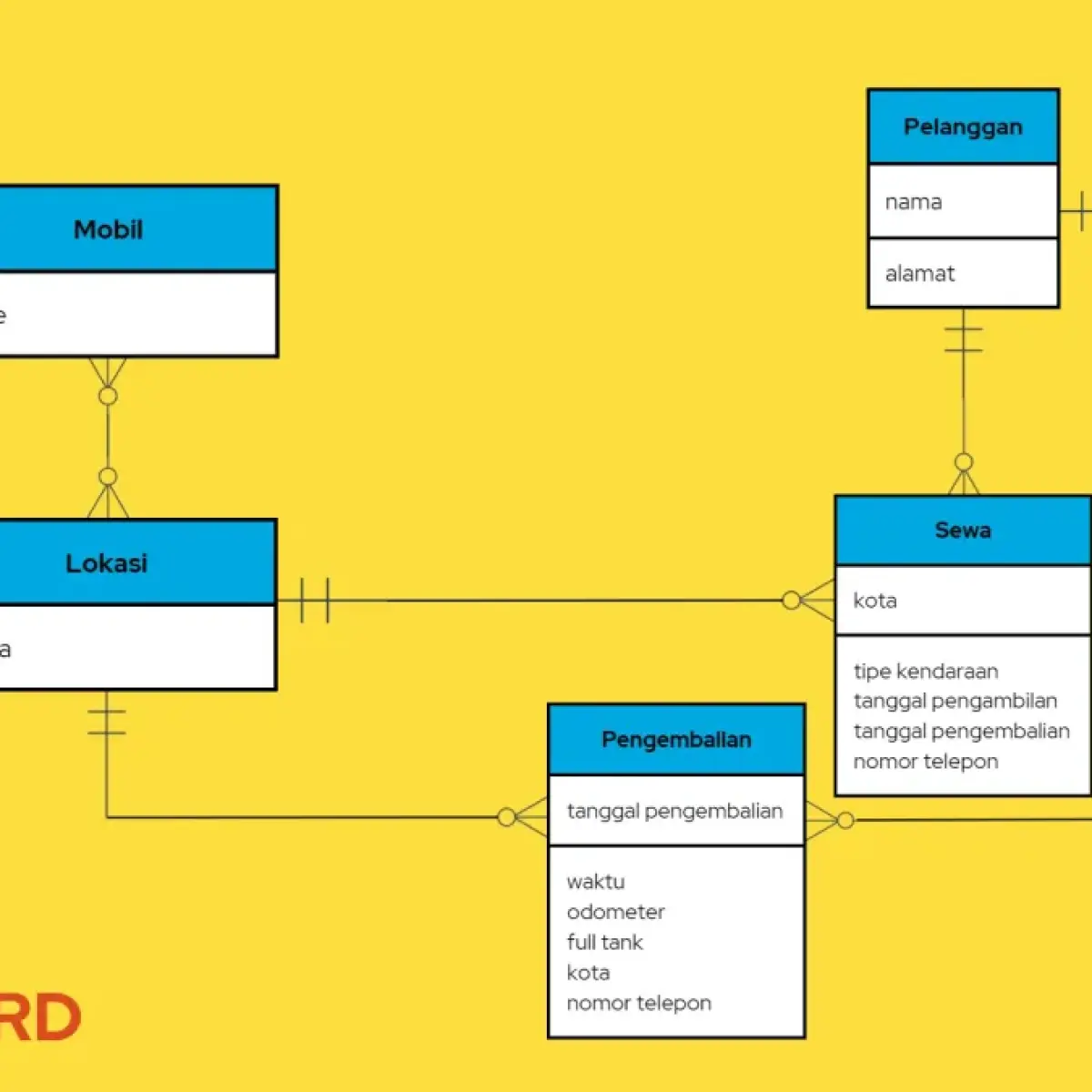

Secara definitif, ERD singkatan dari Entity Relationship Diagram, sebuah diagram visual atau representasi grafis berbentuk sistem pemodelan yang menunjukkan hubungan atau relasi antar objek atau entitas beserta atributnya secara detail dalam struktur logis sebuah basis data. Skema ini juga kerap disebut sebagai ER Diagram atau model ER oleh para arsitek data di industri software.

Berdasarkan pandangan para ahli seperti Cushman dan Mata-Toledo, ERD diartikan sebagai bentuk representasi grafis dari sebuah logika yang ada di dalam database. Sementara itu, Loonam dan Brandy memandang ERD sebagai salah satu teknik yang digunakan dalam pemodelan kebutuhan data dari suatu organisasi yang ada. Untuk memodelkan suatu sistem dengan sukses, terdapat 4 komponen utama untuk memodelkan suatu sistem yang harus Anda pahami. Komponen-komponen tersebut meliputi objek nyata, karakteristik objek, hubungan antar objek, hingga pembatas kuantitas hubungan.

1. Entitas (Entity)

Entitas merupakan objek data utama yang ingin Anda simpan informasinya di dalam database. Komponen ini digambarkan dengan simbol persegi panjang, sedangkan entitas lemah atau weak entity digambarkan dengan simbol persegi panjang kecil dalam persegi panjang besar.

Dalam kasus nyata yang sering saya temui, entitas kuat dapat berdiri sendiri secara independen, seperti entitas 'Pelanggan'. Sebaliknya, entitas lemah sangat bergantung pada keberadaan entitas lain, misalnya entitas 'Riwayat_Pesanan' yang tidak akan pernah ada tanpa adanya pelanggan yang melakukan transaksi.

2. Atribut (Attribute)

Atribut merupakan elemen yang berfungsi memberikan informasi spesifik atau karakteristik dari entitas tersebut. Setiap entitas wajib memiliki atribut kunci (Primary Key) sebagai pengidentifikasi unik yang membedakan satu baris data dengan baris data lainnya.

3. Relasi (Relationship)

Relasi mendefinisikan hubungan yang terjadi antara satu entitas dengan entitas lainnya di dalam sistem. Komponen ini memastikan bahwa data dalam tabel-tabel terpisah dapat saling terhubung dan dipanggil secara sinkron saat aplikasi dijalankan.

4. Kardinalitas (Cardinality)

Kardinalitas menentukan batasan jumlah hubungan maksimum yang terjadi antara entitas. Batasan ini umumnya terbagi menjadi hubungan satu ke satu (One-to-One), satu ke banyak (One-to-Many), dan banyak ke banyak (Many-to-Many).

Evolusi Struktur: Apa Bedanya Model Data Konseptual dan Logis?

Saat merancang sistem basis data, model data ERD tidak langsung dibuat rumit dalam satu kedipan mata. Model data ERD terbagi ke dalam 3 jenis model, yaitu model data konseptual, model data logis, dan model data fisik. Pertanyaan yang paling sering muncul dari tim pengembang pemula adalah "apa bedanya model data konseptual dan logis" dalam praktek nyata? Memahami perbedaan ini sangat penting agar komunikasi antara tim bisnis dan tim teknis tidak mengalami miskonsepsi.

Model data konseptual bertindak sebagai fondasi awal yang hanya memetakan entitas besar dan relasi global tanpa memikirkan detail teknis atribut ataupun tipe data. Fase ini murni digunakan untuk menyamakan persepsi dengan pemangku kepentingan non-teknis mengenai bisnis proses organisasi. Setelah model konseptual disetujui, Anda harus menaikkan tingkat kedalamannya menjadi model data logis.

Pada tahap ini, seluruh atribut, primary key, foreign key, dan relasi kardinalitas mulai dijabarkan secara rinci tanpa terikat pada software database tertentu. Terakhir, model data fisik adalah implementasi nyata yang sudah siap dieksekusi ke dalam sistem manajemen basis data (DBMS). Di tahap ini, spesifikasi teknis seperti tipe data varchar, integer, datatime, serta indeks tabel sudah ditentukan secara absolut.

Berikut adalah visualisasi terstruktur untuk mempermudah Anda dalam membedakan ketiga jenis model data tersebut:

Perbedaan Fundamental Antara UML dan ERD

Kesalahan umum yang saya lihat adalah mencampuradukkan alat pemodelan sistem hingga membuat rancangan menjadi tumpang tindih. Banyak pemula bingung menentukan kapan harus menggunakan UML dan kapan harus fokus pada skema ERD. Mari kita bedah perbedaan uml dan erd dari sisi ruang lingkup kegunaannya.

UML atau Unified Modeling Language merupakan bahasa pemodelan visual untuk menggambarkan, mendokumentasikan, merancang sistem perangkat lunak, dan memvisualisasikan perilaku serta struktur sistem aplikasi berorientasi objek. UML memiliki cakupan yang sangat luas karena memodelkan fungsionalitas aplikasi (Use Case Diagram) hingga interaksi antar objek (Sequence Diagram). Sementara itu, ERD fokus sepenuhnya pada struktur data diam yang akan disimpan di dalam penyimpanan permanen.

Jika UML berbicara tentang bagaimana aplikasi bekerja dan bergerak, maka ERD murni berbicara tentang bagaimana data diatur dan saling terhubung. Anda juga perlu mengenal DFD atau Data Flow Diagram, yaitu diagram aliran data dalam suatu sistem yang memetakan proses, input, output, dan penyimpanan data untuk notasi pemodelan proses bisnis.

Panduan Praktis Cara Membuat ERD Langkah demi Langkah

Setelah memahami teori dasar di atas, saatnya kita masuk ke bagian instruksional untuk mempraktikkan cara membuat erd secara sistematis. Ikuti langkah-langkah terstruktur di bawah ini untuk menghasilkan diagram yang valid.

1. Identifikasi Seluruh Entitas Utama: Langkah pertama adalah menentukan objek apa saja yang terlibat di dalam sistem Anda. Cari kata benda dalam deskripsi bisnis proses sistem, misalnya 'Produk', 'Pesanan', dan 'Pembeli'.
2. Tentukan Relasi Antar Entitas: Hubungkan entitas yang telah diidentifikasi menggunakan kata kerja. Sebagai contoh, entitas 'Pembeli' memiliki relasi 'Melakukan' dengan entitas 'Pesanan'.
3. Isi Atribut pada Setiap Entitas: Tambahkan karakteristik spesifik ke dalam masing-masing entitas. Pastikan Anda menentukan satu atribut sebagai Primary Key, misalnya 'ID_Produk' untuk entitas 'Produk'.
4. Tetapkan Kardinalitas Relasi: Analisis batasan hubungan sistem Anda. Tentukan apakah satu pelanggan bisa melakukan banyak pesanan (One-to-Many) atau hanya satu pesanan saja.
5. Lakukan Validasi dan Normalisasi: Periksa kembali diagram Anda secara menyeluruh. Pastikan tidak ada redundansi data atau relasi Many-to-Many tersembunyi yang belum dipecah melalui tabel perantara.

Rancangan ERD yang matang di awal proyek dapat menghemat waktu pengembangan hingga lima puluh persen karena meminimalisir bongkar-pasang struktur tabel saat fase coding berjalan.

Dalam menyusun komponen di atas, Anda wajib memperhatikan aturan penggunaan notasi dan simbol. Ingat kembali bahwa notasi adalah seperangkat lambang untuk objek data, sedangkan simbol adalah lambang penanda hubungan atau objek data.

Cara Baca Diagram Database untuk Orang Awam

Bagi anggota tim non-teknis atau klien, melihat diagram database bisa terasa seperti membaca huruf hieroglif. Oleh karena itu, penting untuk mengetahui cara baca diagram database untuk orang awam agar proses presentasi berjalan lancar. Cara termudah untuk membacanya adalah dengan mengikuti arah garis penghubung dari kiri ke kanan atau dari atas ke bawah sambil membentuk satu kalimat aktif. Mulai dari membaca nama entitas pertama, sebutkan relasinya, perhatikan simbol kardinalitas di ujung garis, lalu sebutkan entitas tujuan.

Sebagai contoh, jika Anda melihat garis dengan ujung bercabang (simbol Many) dari tabel 'Dosen' menuju tabel 'Mahasiswa' dengan tulisan 'Membimbing', maka kalimat bacanya adalah "Satu dosen dapat membimbing banyak mahasiswa". Pola pembacaan natural seperti ini akan langsung dipahami oleh siapa saja tanpa perlu latar belakang IT. Perancangan database yang kokoh selalu diawali dari pemahaman mendalam tentang struktur data. Melalui implementasi ERD yang tepat, Anda dapat memastikan bahwa aplikasi yang dibangun memiliki pondasi penyimpanan yang efisien, adaptif terhadap skalabilitas, dan terhindar dari risiko kerusakan relasi data di masa depan.
