Tanda Stereotype Class Diagram Ini Kunci Desain Software yang Rapi

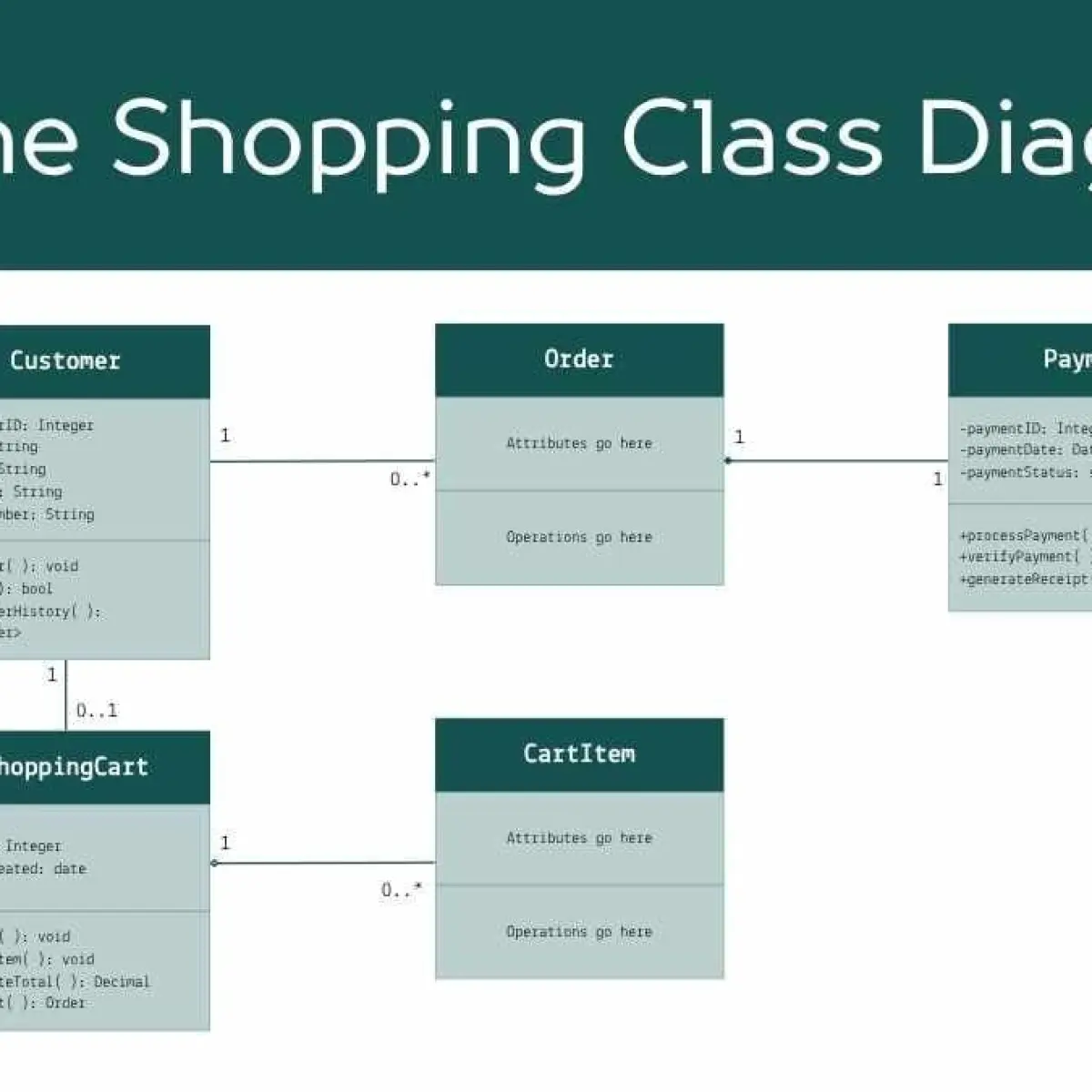

Menggambar arsitektur perangkat lunak sering kali memunculkan dilema besar ketika notasi standar Unified Modeling Language atau UML tidak mampu menyampaikan makna spesifik dari sebuah komponen. Masalah nyata yang kerap memicu perdebatan di tim developer adalah ketidakjelasan fungsi sebuah kelas, apakah ia bertindak sebagai kontroler, entitas data, atau sekadar antarmuka luar. Beruntung, UML menyediakan mekanisme ekstensi yang sangat kuat melalui konsep stereotype untuk menyelesaikan ambiguitas tersebut tanpa merusak struktur dasar pemodelan.

Pertanyaan teknis yang paling mendasar dalam implementasi ini adalah bagaimana stereotype pada class diagram digambarkan dengan tanda apa sebenarnya yang diakui oleh standar internasional. Secara resmi, stereotype digambarkan dengan tanda kurung sudut ganda atau yang dikenal dengan istilah guillemets, berbentuk sepasang tanda kurung siku tajam yang mengapit nama karakteristik tertentu. Penggunaan simbol ini memastikan bahwa setiap orang yang membaca diagram langsung memahami karakteristik perilaku dari komponen tersebut tanpa harus memeriksa baris kode program secara manual.

Simbol visual utama yang digunakan untuk membungkus teks stereotype adalah tanda guillemets, yang dituliskan sebagai sepasang karakter khusus berbentuk dua sudut tajam mengarah ke kiri dan ke kanan. Penulisan nama karakteristik di dalam simbol ini diletakkan tepat di atas nama kelas di dalam kotak komponen diagram. Kehadiran tanda ini bertindak sebagai label pengenal yang mengelompokkan kelas ke dalam kategori arsitektur yang lebih spesifik dan terorganisasi.

Dalam kasus yang sering saya temui di proyek skala besar, banyak desainer sistem pemula yang keliru dengan menggantinya menggunakan dua tanda kurang dari dan lebih dari biasa. Meskipun secara visual di komputer terlihat mirip, penggunaan karakter teks biasa tersebut sebenarnya bukanlah standar resmi, melainkan hanya solusi darurat jika perangkat lunak pemodelan tidak mendukung karakter unicode khusus. Standar formal internasional tetap mewajibkan visualisasi menggunakan simbol tipografi guillemets yang presisi demi menjaga konsistensi dokumentasi teknis di seluruh industri.

Perbedaan Aturan Penulisan UML Versi 2.4 dan Versi Lawas

Pemahaman mengenai evolusi standar tata bahasa UML sangat penting agar dokumen cetak biru yang Anda hasilkan tidak dianggap kuno oleh tim auditor teknologi. Aturan penamaan teks di dalam tanda guillemets mengalami perubahan signifikan yang wajib diperhatikan oleh setiap analis sistem modern agar sejalan dengan konvensi industri saat ini. Perubahan ini krusial untuk menjaga agar model visual dapat diinterpretasikan secara seragam oleh berbagai kakas bantu pemodelan otomatis.

Berdasarkan dokumentasi resmi yang dirilis oleh situs uml-diagrams.org, terdapat perbedaan mendasar mengenai kapitalisasi huruf pertama pada nama stereotype yang diaplikasikan ke dalam komponen. Perubahan aturan dari masa ke masa ini dapat dilihat secara mendetail pada struktur komparasi formal di bawah ini.

Dari pengalaman saya menangani migrasi dokumentasi sistem lama, kegagalan memperbarui gaya penulisan ini sering kali memicu peringatan error ketika model diagram diimpor ke dalam kakas bantu otomatis modern. Oleh karena itu, jika Anda sedang merancang sistem baru saat ini, sangat disarankan untuk selalu merujuk pada aturan UML Versi 2.4 dengan mengawali nama karakteristik menggunakan huruf kapital.

Cara Mengetik dan Memasukkan Simbol Guillemets di Berbagai Platform

Ketika Anda bekerja langsung di depan komputer, menuliskan karakter khusus ini terkadang membutuhkan trik tersendiri karena tidak tersedia langsung di tombol papan tik standar. Setiap sistem operasi memiliki kombinasi tombol pintas yang berbeda untuk memunculkan simbol pembuka dan penutup secara cepat tanpa perlu menyalin dari internet. Menguasai kombinasi ini akan mempercepat durasi pengerjaan dokumentasi arsitektur Anda secara signifikan.

Bagi pengguna sistem operasi Windows, Anda dapat memanfaatkan kombinasi tombol Alt dengan mengetikkan angka numerik spesifik secara berurutan. Tekan tombol Alt lalu ketik 0171 pada area tombol angka untuk memunculkan simbol pembuka, dan gunakan kombinasi Alt diikuti angka 0187 untuk menghasilkan simbol penutup. Sementara itu, pengguna macOS dapat menekan tombol Option bersamaan dengan tombol huruf \ untuk memunculkan simbol pembuka, serta Option ditambah Shift dan tombol \ untuk menuliskan simbol penutup.

Panduan Langkah demi Langkah Menerapkan Stereotype pada Class Diagram

Proses menambahkan notasi ini ke dalam rancangan arsitektur harus dilakukan secara sistematis agar tidak membuat tampilan visual diagram menjadi penuh dan sulit dibaca. Langkah-langkah berurutan di bawah ini dapat Anda eksekusi langsung saat memodelkan sistem menggunakan aplikasi perancangan andalan Anda:

1. Identifikasi terlebih dahulu kelas mana saja yang memiliki peran khusus di luar fungsi objek standar dalam arsitektur sistem Anda.
2. Buka kotak dialog properti atau pengaturan dari komponen kelas yang telah dipilih pada lembar kerja aplikasi pemodelan UML Anda.
3. Temukan kolom isian khusus yang bertuliskan properti stereotype atau tanda pengenal ekstensi pada menu arsitektur komponen tersebut.
4. Ketikkan nama karakteristik yang sesuai dengan peran kelas tersebut, dengan memastikan penggunaan huruf kapital pada huruf pertama jika menggunakan standar modern.
5. Aktifkan opsi visibilitas label agar aplikasi secara otomatis memunculkan tanda kurung sudut ganda yang mengapit nama tersebut di atas nama kelas Anda.
6. Lakukan verifikasi tata letak untuk memastikan teks pengenal berada di posisi tengah atas di dalam kotak komponen dan tidak menabrak garis tepi.

Kesalahan umum yang saya lihat adalah kecenderungan developer memasukkan terlalu banyak label pada satu kelas yang sama tanpa urgensi yang jelas. Hal ini justru mengaburkan esensi utama dari penggunaan diagram visual, yaitu menyederhanakan pemahaman alur data. Pastikan Anda hanya menyematkan label ini pada komponen-komponen utama yang memang membutuhkan penegasan peran secara arsitektural.

Contoh Penerapan Analisis Stereotype dalam Proyek Nyata

Untuk memahami bagaimana konsep ini bekerja di dunia profesional, kita dapat melihat metodologi analisis arsitektur yang sering diterapkan oleh para pakar industri. Penulis ahli seperti Shalonda Moran dalam publikasinya di situs circle.visual-paradigm.com menjabarkan konsep yang dikenal sebagai Analysis Stereotypes untuk memetakan arsitektur sistem ke dalam tiga pilar utama. Tiga pilar tersebut terdiri atas elemen Boundary untuk menjembatani interaksi pengguna, Control untuk mengelola logika bisnis, dan Entity sebagai representasi penyimpanan data tetap.

Penerapan praktis ini memastikan bahwa setiap anggota tim pengembang langsung mengetahui batas tanggung jawab dari masing-masing komponen kode yang akan mereka tulis. Misalnya, sebuah kelas bernama FormPendaftaran yang diberi label khusus akan langsung dipahami oleh tim frontend sebagai komponen antarmuka, tanpa mereka harus bingung mencari tahu apakah di dalamnya terdapat algoritma kalkulasi yang rumit atau tidak.

Implementasi Arsitektur Berbasis Framework Modern

Konsep pelabelan ini juga sangat relevan ketika kita memetakan komponen kode yang menggunakan kerangka kerja modern berbasis ketergantungan objek. Sebagai contoh, dalam dunia akademik rekayasa perangkat lunak yang sempat dibahas dalam modul kuliah Universitas Cokroaminoto Palopo oleh pengajar Nirsal, Skom.Mpd, pemahaman struktur sistem sering kali dikaitkan dengan arsitektur framework yang terbagi ke dalam berbagai modul kerja spesifik.

Jika kita melihat pada struktur Modul Kerja Spring, kerangka kerja ini secara fungsional terbagi menjadi 7 modul kerja utama yang mencakup spring AoP, spring ORM, spring DAO, spring web, spring context, spring MVC, dan spring core. Saat Anda menggambarkan arsitektur berbasis framework ini ke dalam dokumen visual, penyematan tanda khusus pada komponen diagram akan mempermudah pemetaan kelas ke dalam modul-modul tersebut. Perhatikan daftar opsi pelabelan arsitektur di bawah ini untuk melihat contoh implementasinya:

• Menggunakan label kelas untuk menandai komponen akses data yang masuk ke dalam bagian spring DAO.
• Menyematkan pengenal khusus untuk kelas-kelas pengendali alur aplikasi yang beroperasi di wilayah kerja spring MVC.
• Menandai komponen manajemen objek utama agar terintegrasi secara modular dengan ekosistem spring core.
• Menerapkan label spesifik pada komponen layanan web untuk menegaskan keterikatannya dengan modul spring web.

Kesalahan Umum yang Sering Terjadi Saat Menggunakan Stereotype

Meskipun penambahan simbol ini terlihat sederhana, ada beberapa jebakan retoris dan teknis yang sering kali membuat kualitas dokumen arsitektur menurun di mata penguji atau peninjau kode profesional. Salah satu kekeliruan yang paling sering berulang adalah mencampuradukkan konsep stereotype dengan mekanisme pewarisan kelas biasa. Perlu ditegaskan bahwa label ini tidak menciptakan hierarki objek baru, melainkan hanya memberikan catatan meta-informasi mengenai perilaku dari objek yang sudah ada.

Masalah lain muncul ketika desainer mengarang sendiri nama karakteristik tanpa mengikuti konvensi yang sudah disepakati bersama oleh komunitas global atau tim internal perusahaan. Menggunakan istilah-istilah buatan sendiri yang ambigu justru akan menimbulkan sesi tanya jawab yang panjang dan tidak produktif saat rapat peninjauan desain arsitektur berlangsung. Selalu pastikan untuk mengacu pada kosakata standar yang sudah mapan dalam ekosistem teknologi yang Anda gunakan.

Gunakan dokumen Profile Diagram jika tim Anda memang diwajibkan untuk mendefinisikan karakteristik khusus yang belum diakomodasi oleh standar bawaan UML. Berdasarkan penjelasan dari situs resmi Lawencon yang mengutip referensi uml-diagrams.org, dokumen profil tersebut memungkinkan kita mendefinisikan ekstensi kustom secara legal dan terstruktur, sehingga simbol unik buatan tim Anda tetap memiliki landasan semantik yang valid dan dapat dipahami oleh aplikasi pemodelan lain.

Langkah terbaik dalam mengakhiri perancangan adalah melakukan sesi validasi silang bersama tim teknis senior untuk memastikan seluruh simbol guillemets terdokumentasi dengan konsisten. Memastikan keakuratan penulisan simbol ini sejak awal fase desain akan menghindarkan tim dari risiko salah tafsir yang berpotensi merusak struktur penulisan kode program pada tahap implementasi akhir.
