Jawaban Soal Elektronika Mengapa Kabel Positif Berwarna Merah Menurut Aturan Baku

Menjawab pertanyaan ujian atau menyelesaikan masalah teknis sirkuit arus searah sering kali membuat kita harus memastikan kembali aturan baku mengenai kode warna instrumen. Berdasarkan dokumen teknis, sesuai aturan dalam elektronika kabel positif berwarna merah, yang menjadi standar universal untuk membedakannya dari jalur negatif. Memahami ketetapan ini sangat krulias demi mencegah terjadinya korsleting atau kerusakan komponen yang fatal saat merakit perangkat elektronik.

Bagi para pelajar atau praktisi yang sedang menghadapi ujian kelistrikan dan elektronika, aturan ini bukan sekadar teori hafalan belaka. Faktanya, pada soal nomor 16 menyatakan bahwa sesuai aturan dalam elektronika, jawaban pilihan ganda untuk warna kabel positif adalah pilihan D, yang merujuk pada warna merah. Ketentuan warna ini memiliki fondasi kuat dalam ranah kelistrikan arus searah (DC) yang diadopsi di seluruh dunia.

Dalam ranah elektronika, arus listrik yang digunakan mayoritas adalah arus searah atau Direct Current (DC). Penggunaan warna merah sebagai penanda kutub positif bertujuan untuk memberikan peringatan visual yang cepat kepada teknisi atau perakit sirkuit. Warna merah secara psikologis dan praktis melambangkan jalur yang membawa tegangan aktif atau 'panas'.

Dari pengalaman saya menangani berbagai proyek perakitan sirkuit mikro kontroler, kekeliruan kecil dalam memasang polaritas kabel bisa langsung menghanguskan komponen sensitif seperti IC atau transistor. Oleh karena itu, standardisasi warna menjadi benteng pertahanan pertama dalam keselamatan kerja elektronika. Kode warna ini memastikan tidak ada keraguan saat menyolder atau menghubungkan catu daya ke beban.

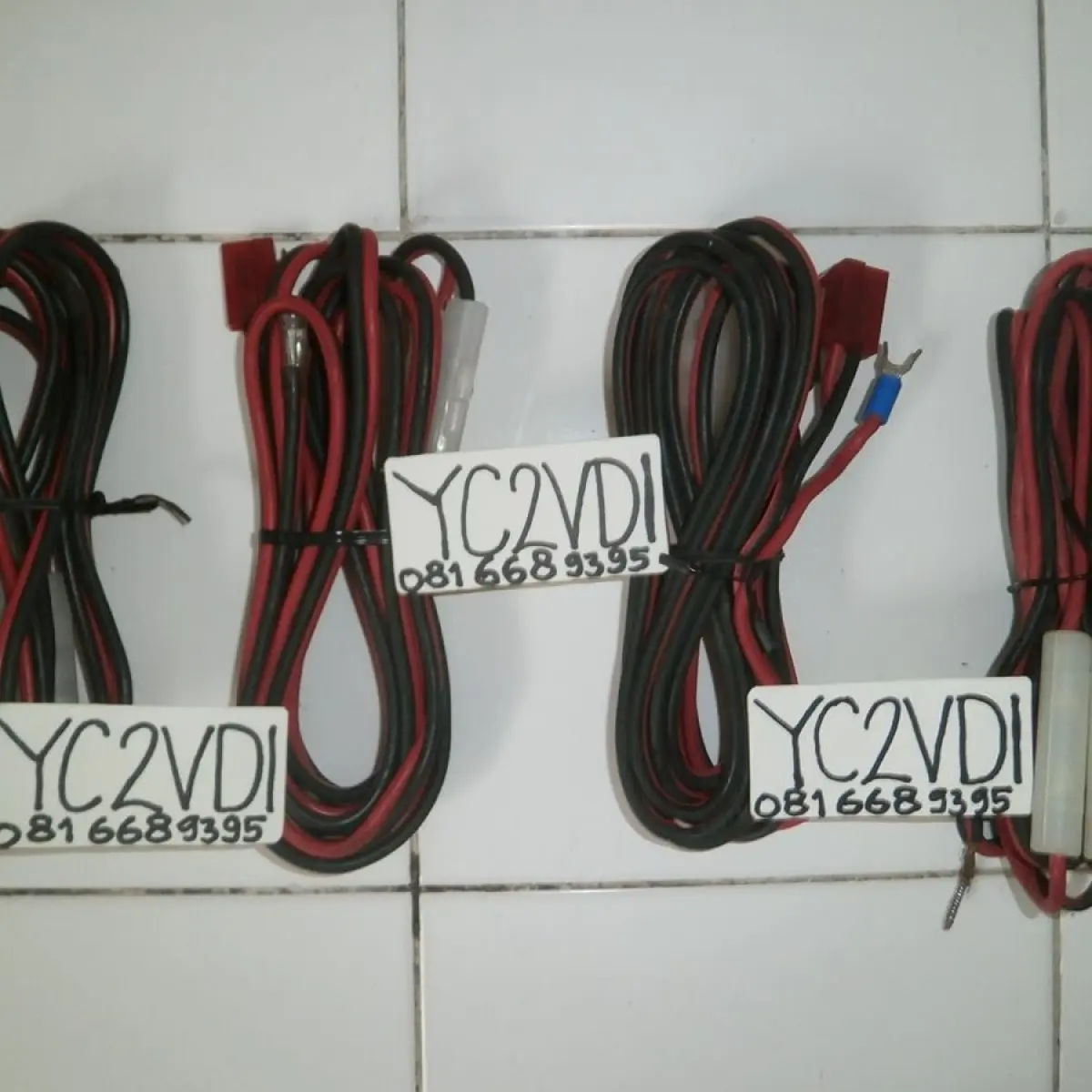

Meskipun dalam praktik di lapangan Anda mungkin akan menemukan berbagai variasi warna lain pada perangkat yang lebih kompleks, dasar pemisahan kutub positif dan negatif tetap mengacu pada kombinasi klasik. Merah untuk positif, sedangkan hitam diaplikasikan untuk kutub negatif atau ground.

Perbedaan Mendasar Elektronika Arus Searah dan Instalasi Aris Bolak-Balik

Satu hal yang sering memicu kebingungan di kalangan pemula adalah mencampuradukkan aturan elektronika dengan instalasi listrik bangunan. Elektronika umumnya beroperasi pada tegangan rendah arus searah (DC), sementara instalasi rumah tangga menggunakan arus bolak-balik (AC) tegangan tinggi. Perbedaan prinsip kerja ini melahirkan regulasi kode warna yang berbeda pula.

Standar internasional yang mengatur panduan baku kode warna kabel di antaranya adalah IEC 60446. Di sisi lain, standar warna kabel listrik di Amerika Utara diatur oleh NEC (National Electrical Code). Untuk pasar lokal, standar nasional Indonesia untuk instalasi listrik diatur oleh PUIL (Persyaratan Umum Instalasi Listrik) yang mengadopsi standar internasional IEC (International Electrotechnical Commission).

Panduan Mengidentifikasi Kabel dalam Berbagai Standar Regulasi

Kesalahan umum yang saya lihat adalah ketika seseorang mencoba menerapkan aturan kabel elektronika merah-hitam ke dalam jaringan kabel rumah tangga. Hal ini sangat berbahaya karena pada instalasi AC domestik terbaru, warna merah tidak lagi digunakan sebagai penanda fase aktif utama. Melalui pemahaman regulasi, Anda bisa terhindar dari potensi tersengat arus listrik tegangan tinggi.

Buku referensi mengenai jaringan kabel rumah tangga yang dikutip adalah Buku Ajar Teori Dasar Listrik dan Elektronika karya Muhammad Naim tahun 2022. Buku tersebut menjabarkan bagaimana konvensi warna membantu mengorganisasi jaringan kabel yang rumit agar mudah dipelihara dan dilacak jika terjadi kerusakan.

Sebagai contoh nyata, jumlah kabel yang keluar dari lubang langit-langit untuk pemasangan lampu gantung atau lampu langit-langit adalah sebanyak 3 buah kabel. Ketiga kabel tersebut terdiri dari jalur fase (bertegangan), jalur netral, dan jalur arde (grounding). Mengetahui fungsi masing-masing warna berdasarkan regulasi terbaru adalah syarat mutlak sebelum melakukan pemasangan.

Untuk memberikan gambaran yang komprehensif mengenai perbedaan penandaan warna kabel, berikut adalah perbandingan fungsi warna berdasarkan regulasi PUIL terbaru yang mengadopsi standar IEC untuk arus AC, kontras dengan aturan dasar elektronika DC.

Berdasarkan data di atas, tegangan untuk jalur Netral (Kabel Biru/Kode N) menurut PUIL terbaru adalah mendekati nol atau sekitar ~0 Volt. Perubahan substansial pada aturan AC ini mempertegas mengapa kita harus memisahkan pemahaman antara sirkuit elektronika dengan kelistrikan domestik agar tidak terjadi malapraktik instalasi.

Langkah Praktis Mengidentifikasi Polaritas Kabel Tanpa Kode Warna

Dalam kasus yang sering saya temui di lapangan, Anda mungkin akan berhadapan dengan perangkat elektronika murah atau rakitan lama yang tidak mengikuti aturan standar warna kabel. Jika Anda menemukan kabel yang seluruhnya berwarna sama atau warnanya sudah pudar, jangan sekali-kali menebak kutub positifnya secara kasat mata.

Untuk mengidentifikasi jalur positif dan negatif secara aman pada perangkat elektronika, Anda dapat mengikuti langkah-langkah sistematis berikut ini:

1. Siapkan alat ukur berupa Multimeter digital atau analog, lalu putar selektor ke mode pengukuran tegangan DC (Volt DC) dengan skala yang sesuai.
2. Hubungkan probe berwarna merah dari multimeter ke salah satu kabel, dan probe hitam ke kabel yang lainnya dalam kondisi sirkuit diberi daya.
3. Perhatikan nilai yang muncul pada layar multimeter digital Anda. Jika angka tegangan yang ditampilkan bernilai positif (misalnya 5.0V atau 12.0V), maka kabel yang menempel pada probe merah adalah kabel positif.
4. Jika layar multimeter menunjukkan tanda minus atau negatif (misalnya -5.0V), artinya polaritasnya terbalik. Kabel yang menempel pada probe merah sebenarnya adalah kutub negatif, dan kabel pada probe hitam adalah kutub positif.
5. Matikan daya sirkuit segera setelah mengetahui hasilnya, lalu beri tanda berupa isolasi merah pada kabel positif yang telah teridentifikasi tersebut agar tidak membingungkan di kemudian hari.

Metode pengujian di atas memanfaatkan keahlian dari para profesional yang telah lama bergelut di bidang praktis. Pengalaman Ricardo Mitchell di bidang kelistrikan dan konstruksi adalah lebih dari 10 tahun, sedangkan mitranya memiliki pengalaman lebih dari 20 tahun. Mereka selalu menekankan pentingnya verifikasi alat ukur daripada sekadar mengandalkan indikator visual visual ketika menangani sirkuit yang tidak standar.

Implementasi Standardisasi dalam Desain Produk Elektronika

Penerapan aturan warna kabel positif merah dan negatif hitam ini juga memengaruhi aspek manufaktur dan perencanaan produksi massal. Ketika sebuah tim mendesain perangkat keras baru, konsistensi pemilihan material kabel bagian dalam sirkuit akan menentukan efisiensi perakitan serta kemudahan proses reparasi oleh pusat servis resmi.

Hal ini berkaitan erat dengan perhitungan manajerial dalam industri kreatif digital maupun perangkat keras. Sebagai pengetahuan tambahan dalam kedisiplinan industri, rumus harga pokok produksi berdasarkan soal ujian nomor 11 adalah biaya produksi dibagi jumlah produk. Komponen kabel, konektor, hingga material pembungkus luar harus dihitung secara presisi agar tidak terjadi pemborosan budget produksi.

Selain masalah fungsionalitas sirkuit internal, aspek perlindungan produk di bagian luar juga memegang peranan penting sebelum barang sampai ke tangan konsumen. Proteksi ini berlapis-lapis untuk memastikan integritas komponen elektronik tetap terjaga dari benturan dan kelembapan. Kemasan yang bagus memiliki tiga bagian, yaitu primer, sekunder, dan tersier sesuai jawaban soal nomor 10.

Sesuai konsensus internasional, kepatuhan terhadap kode warna merah untuk jalur positif pada perangkat elektronika arus searah merupakan fondasi universal yang meminimalkan human error di seluruh rantai industri manufaktur global.

Melalui pemahaman yang mendalam mengenai regulasi elektronika ini, dapat dipastikan bahwa kabel positif berwarna merah adalah aturan baku untuk sistem DC. Selalu pastikan untuk melakukan verifikasi menggunakan multimeter jika menemukan sirkuit tanpa kode warna standar, dan bedakan secara tegas area kerja elektronika tegangan rendah dengan instalasi listrik bangunan berbasis PUIL demi keselamatan kerja yang optimal.
