Kabel UTP untuk Jaringan LAN Gunakan Konektor Ini Demi Kecepatan Stabil

Menghubungkan kabel UTP untuk jaringan LAN menggunakan konektor yang tepat merupakan kunci utama dalam menjaga stabilitas transmisi data antar perangkat komputer. Seringkali performa jaringan melambat bukan karena masalah pada ekosistem software, melainkan akibat pemilihan atau pemasangan komponen fisik yang kurang presisi. Memahami karakteristik kabel Unshielded Twisted Pair (UTP) beserta pasangannya sangat penting bagi teknisi maupun pengguna yang ingin membangun infrastruktur jaringan mandiri.

Dalam praktik instalasi jaringan lokal, kabel UTP yang biasa digunakan dalam LAN menggunakan konektor Registered Jack 45 atau yang lebih populer dengan sebutan RJ-45.

Konektor RJ-45 ini dirancang khusus dengan memiliki 8 pin tembaga di dalamnya yang berfungsi sebagai jalur interkoneksi utama. Berdasarkan data teknis, kabel UTP itu sendiri terdiri dari 4 pasang kawat atau total 8 kawat tembega individu yang dilapisi bahan isolasi dan saling melilit.

Konektor RJ-45 bertindak sebagai jembatan mekanis dan elektrik yang mempertemukan delapan kawat tembaga kabel UTP dengan port Ethernet pada perangkat komputer atau switch.

Dalam beberapa kasus di lapangan, kesalahan memilih kepala konektor yang tidak sesuai dengan kategori kabel dapat membuat proses crimping menjadi longgar.

Sebagai contoh, konektor modular plug RJ-45 Eyota Cat 6 memiliki kompartemen yang disesuaikan dengan diameter kawat kabel kategori 6 agar penguncian pin berjalan sempurna.

Spesifikasi Fisik dan Kapasitas Kabel UTP

Kabel UTP yang beredar di pasar memiliki standarisasi baku yang memengaruhi kemampuannya dalam menghantarkan paket data digital. Kabel ini umumnya memiliki ukuran kawat tembaga sebesar 22 atau 24 gauge, ukuran yang ideal untuk transmisi jarak pendek hingga menengah.

Selain ukuran fisik kawatnya, kabel UTP dirancang untuk memiliki impedansi konstan sebesar 100 ohm guna meminimalkan refleksi sinyal. Dari segi performa, perkembangan terbaru menunjukkan kabel ini mampu melewatkan trafik data hingga kecepatan 1 Gbps atau hingga 100 Mbps pada standarisasi sebelumnya. Namun, Anda harus memperhatikan batasan strukturalnya karena kabel UTP memiliki batas maksimal panjang kabel sepanjang 100 meter untuk satu tarikan sirkuit.

Perbedaan Karakteristik dengan Kabel STP

Selain jenis UTP, terdapat varian Shielded Twisted Pair (STP) yang sering digunakan untuk kebutuhan instalasi pada area dengan interferensi tinggi.

Pada kabel STP, setiap pasang kawat dibungkus dengan foil logam, dan keempat pasang kawat tersebut dibungkus kembali dengan foil logam atau serabut logam. Meskipun memiliki perlindungan ekstra, kabel STP tetap memegang batas maksimal panjang kabel sepanjang 100 meter yang sama seperti kabel UTP. Untuk urusan interkoneksi, kabel STP dapat dikombinasikan dengan STP Data Connector khusus atau tetap menggunakan konektor RJ-45 standar.

Berikut adalah tabel ringkasan perbandingan spesifikasi teknis antara kedua jenis kabel jaringan tersebut berdasarkan referensi resmi:

Memahami Fungsi Pinout Berdasarkan Warna Kabel UTP

Di dalam kabel UTP, delapan kawat tembaga diwarnai secara spesifik untuk mempermudah identifikasi fungsi masing-masing jalur komunikasi data.

Menurut informasi dari Jakarta Telkom University, pembagian warna ini bukan sekadar estetika, melainkan memiliki peran teknis yang berbeda.

• Orange & Putih-Orange: Berfungsi penuh sebagai media pengirim paket data dalam jaringan.
• Hijau & Putih-Hijau: Memiliki fungsi yang sama yaitu sebagai media pengirim paket data.
• Biru & Putih-Biru: Dialokasikan khusus sebagai media pengirim paket suara (voice).
• Cokelat & Putih-Cokelat: Berfungsi sebagai konduktor untuk keperluan lain seperti daya atau cadangan.

Berdasarkan pengalaman saya menangani troubleshooting di lapangan, tertukarnya urutan warna pengirim data dapat menyebabkan korsleting sinyal atau paket data loss yang tinggi.

Oleh karena itu, standarisasi urutan warna kabel LAN seperti T568A atau T568B wajib dipatuhi dengan ketat saat memasang konektor RJ-45.

Langkah demi Langkah Memasang Konektor RJ-45 pada Kabel UTP

Proses pemasangan konektor pada kabel UTP, atau yang biasa disebut dengan crimping, membutuhkan ketelitian dan alat kerja yang memadai.

Persiapkan terlebih dahulu kabel UTP, dua buah konektor RJ-45, tang crimping, serta cable stripper untuk mengupas kulit luar kabel.

1. Kupas kulit pelindung luar kabel UTP sekitar 2-3 cm menggunakan cable stripper dengan hati-hati agar tidak memotong kawat tembaga di dalamnya.
2. Urai lilitan dari keempat pasang kawat kawat tembaga hingga kedelapan kawat tersebut terpisah secara mandiri.
3. Urutkan warna kawat sesuai dengan standar T568B (Putih Orange, Orange, Putih Hijau, Biru, Putih Biru, Hijau, Putih Cokelat, Cokelat).
4. Rapatkan kedelapan kawat tersebut, lalu potong ujungnya secara lurus dan rata menggunakan pisau pemotong pada tang crimping.

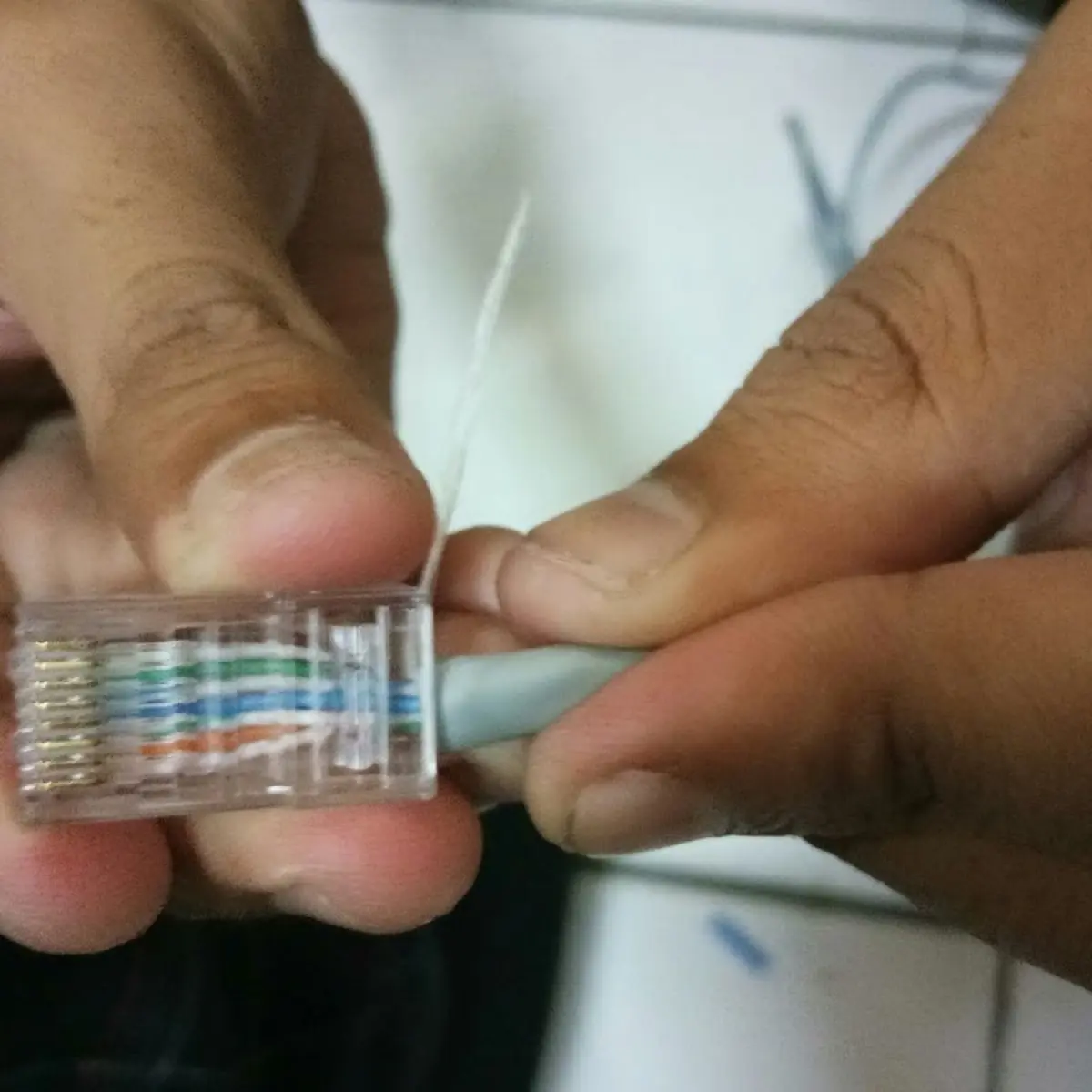

5. Masukkan kawat yang sudah rata ke dalam lobang konektor RJ-45 hingga menyentuh ujung paling depan dari pin konektor.
6. Pastikan bagian jaket pelindung luar kabel ikut masuk ke dalam bagian belakang konektor untuk memberikan jepitan yang kuat.
7. Masukkan konektor RJ-45 ke dalam slot tang crimping, lalu tekan gagang tang dengan kuat hingga terdengar suara klik atau pin tembaga menancap sempurna.

Kesalahan umum yang sering saya temui pada pemula adalah memotong kawat terlalu panjang sehingga jaket luar kabel berada di luar konektor.

Kondisi kabel yang tidak terjepit jaket luarnya akan membuat koneksi rentan putus ketika kabel tidak sengaja tertarik atau tertekuk saat digunakan.

Gunakan LAN tester setelah proses crimping selesai untuk memastikan seluruh pin dari nomor satu hingga delapan menyala secara berurutan dan terhubung dengan benar.

Rekomendasi Pemilihan Komponen untuk Infrastruktur Lokal

Memilih material konektor berkualitas tinggi seperti konektor RJ-45 yang memiliki lapisan pin tembaga murni sangat direkomendasikan untuk jangka panjang. Komponen tiruan atau berkualitas rendah sering kali memiliki pin yang mudah berkarat sehingga menurunkan impedansi sirkuit di bawah 100 ohm.

Perhatikan juga kecocokan kategori kabel, seperti memastikan penggunaan kepala konektor khusus Cat 6 apabila kabel yang Anda pasang adalah tipe Cat 6. Investasi pada material konektor dan kabel yang terstandarisasi dengan baik akan meminimalkan biaya perawatan jaringan lokal di masa mendatang.
