Cara Mudah Membaca Hasil Pengukuran Mikrometer Sekrup dengan Tepat

Mengetahui hasil pengukuran mikrometer sekrup pada gambar secara akurat sering kali menjadi tantangan tersendiri saat ujian Fisika. Artikel ini akan membedah metode membaca skala utama dan nonius dengan langkah praktis agar Anda tidak keliru lagi.

Menentukan hasil pengukuran alat ini sebenarnya sangat logis asalkan Anda memahami pembagian dua jenis skalanya. Berdasarkan data dari platform edukasi Roboguru Ruangguru, hasil pengukuran diperoleh dengan menjumlahkan nilai yang terbaca pada skala utama dan skala nonius.

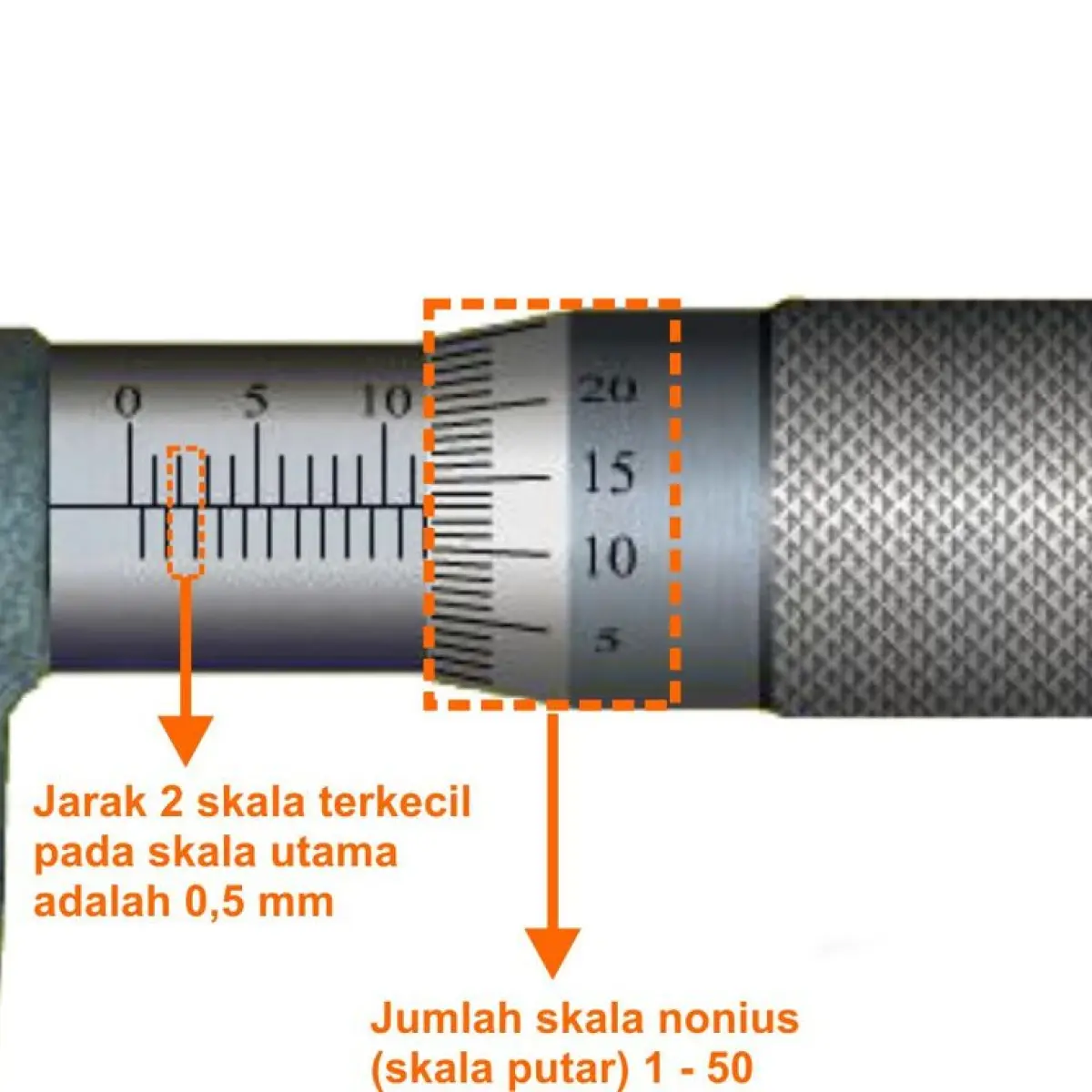

Dari pengalaman saya memandu siswa di laboratorium, kesalahan yang paling sering muncul adalah keliru melihat garis bawah pada skala utama. Garis bawah tersebut bernilai setengah milimeter atau 0,5 mm yang kerap terlewat oleh mata pembaca yang terburu-buru.

1. Membaca Nilai Skala Utama

Langkah pertama adalah melihat angka terakhir yang dilewati oleh selubung luar pada silinder skala utama. Skala utama terletak secara horizontal di bagian lengan mikrometer sekrup.

Perhatikan apakah garis tengah bawah setelah angka utama tersebut sudah terlihat atau belum. Jika garis bawah setelah angka utama sudah terlewati, Anda harus menambahkan nilai 0,5 mm ke dalam perhitungan skala utama tersebut.

2. Menentukan Nilai Skala Nonius

Langkah kedua adalah mencari garis pada skala nonius yang berimpit tegak lurus dengan garis horizontal skala utama. Skala nonius terletak pada selubung putar atau thimble.

Nilai garis yang berimpit tersebut kemudian dikalikan dengan tingkat ketelitian mikrometer sekrup sebesar 0,01 mm. Sebagai contoh, jika garis ke-29 yang berimpit, maka nilai skala noniusnya adalah 0,29 mm.

3. Menjumlahkan Kedua Skala

Langkah terakhir adalah menjumlahkan hasil dari skala utama dengan skala nonius yang telah dikalikan ketelitian. Hasil penjumlahan inilah yang menjadi nilai mutakhir dari dimensi objek yang Anda ukur.

Rumus sederhananya dapat dituliskan sebagai berikut:

Hasil Pengukuran = Skala Utama + Skala Nonius

Studi Kasus Pembacaan Hasil Pengukuran

Mari kita bedah beberapa contoh soal konkret yang sering muncul dalam ujian sekolah untuk memperkuat pemahaman Anda secara langsung. Dalam sebuah soal yang tercatat di Roboguru Ruangguru pada 04 Februari 2022, terdapat visualisasi pengukuran yang menunjukkan angka spesifik. Hasil pengukuran yang terbaca pada skala mikrometer sekrup pada gambar soal tersebut adalah 7,73 mm.

Jika kita bedah, angka 7,73 mm ini didapatkan dari skala utama yang menunjukkan angka 7,5 mm. Kemudian, garis pada skala nonius yang berimpit tepat berada di garis ke-23, sehingga nilai noniusnya adalah 0,23 mm.

Ketika kedua nilai tersebut dijumlahkan (7,5 mm + 0,23 mm), maka hasil akhirnya adalah 7,73 mm. Sangat logis dan terstruktur jika Anda mengikuti langkahnya satu demi satu.

Kasus Pengukuran Diameter Batang Tanaman

Contoh kasus lain yang menarik dibahas adalah pengujian yang dilakukan oleh siswa pada tanggal 23 Oktober 2025. Berdasarkan laporan data edukasi dari Brainly yang dibaca oleh 5.844 siswa, terdapat pengukuran diameter batang tanaman menggunakan mikrometer sekrup.

Pada gambar kasus tersebut, visualisasi alat menunjukkan skala utama tepat berada pada angka 5 mm. Sementara itu, bagian skala nonius menunjukkan garis ke-29 yang berimpit lurus dengan skala utama.

Dengan demikian, perhitungan nilai noniusnya menjadi 29 dikali 0,01 mm, yang menghasilkan angka 0,29 mm. Hasil total akhir diameter batang tanaman tersebut adalah 5,29 mm.

Komparasi dengan Alat Ukur Jangka Sorong

Dalam praktikum fisika, mikrometer sekrup sering kali disandingkan dengan jangka sorong untuk mengukur volume sebuah benda silinder. Kedua alat ini memiliki karakteristik pembacaan skala yang mirip namun dengan tingkat ketelitian yang berbeda. Merujuk pada data Brainly, pencarian volume silinder membutuhkan data diameter dan juga panjang benda. Jika diameter dicari dengan mikrometer sekrup, maka panjang benda biasanya diukur menggunakan jangka sorong.

Cara membaca jangka sorong juga dilakukan dengan menjumlahkan nilai pada skala utama dan skala nonius. Perbedaannya terletak pada bentuk fisik skala nonius jangka sorong yang digeser, bukan diputar seperti mikrometer sekrup. Sebagai contoh pada pengujian batang tanaman yang sama, pengukuran panjang batang menggunakan jangka sorong menunjukkan skala utama sebesar 8 mm. Skala nonius yang berimpit berada pada garis ke-37, sehingga nilai noniusnya adalah 0,37 mm.

Hasil pengukuran total untuk panjang batang tanaman tersebut adalah 8,37 mm. Melalui kombinasi dua alat ukur ini, siswa dapat menghitung volume silinder secara presisi.

Aplikasi Perhitungan Volume Objek

Setelah mendapatkan data hasil pengukuran dimensi objek dari mikrometer sekrup dan jangka sorong, Anda bisa langsung menghitung volume fisik objek tersebut. Kita ambil contoh dari data dimensi batang tanaman berbentuk silinder yang sudah diukur sebelumnya.

Diameter batang tanaman adalah 5,29 mm, yang berarti memiliki jari-jari atau nilai r sebesar 0,2645 cm. Sedangkan panjang batang atau nilai h yang diukur dengan jangka sorong adalah 8,37 mm atau setara dengan 0,837 cm. Perhitungan volume silinder dengan jari-jari 0,2645 cm dan panjang 0,837 cm menghasilkan nilai kurang lebih 0,184 cm³.

Integrasi matematika dan pemahaman alat ukur ini menjadi fondasi penting dalam eksperimen sains. Ketelitian dalam melihat garis skala nonius menjadi kunci utama yang membedakan hasil kerja praktikan ahli dengan pemula. Selalu pastikan posisi mata Anda tegak lurus dengan skala yang dibaca untuk menghindari kesalahan paralaks saat melihat posisi garis berimpit.
