Sering Salah Jumper, Ini Cara Pasang Saklar Ganda yang Aman untuk Dua Lampu

Memasang komponen listrik secara mandiri sering kali memicu kekhawatiran, terutama ketika harus membedakan jalur kabel fasa dan netral. Masalah nyata yang kerap muncul adalah kebingungan saat melihat tumpukan kabel di dalam inbow doos atau kotak tanam dinding. Salah menyambung satu jalur saja bisa mengakibatkan korsleting listrik atau membuat lampu tidak mau menyala sama sekali.

Menguasai cara pasang saklar ganda sebenarnya tidak sesulit yang dibayangkan, asalkan Anda memahami logika dasar distribusi arus listrik searah. Saklar ganda, atau sering disebut saklar seri, berfungsi mengendalikan dua lampu secara terpisah dari satu titik lokasi yang sama. Dengan instalasi yang tepat, efisiensi kabel di rumah akan meningkat drastis tanpa mengorbankan faktor keselamatan penghuni rumah.

Sebelum menyentuh kabel listrik, langkah paling krusial yang wajib Anda lakukan adalah mematikan Miniature Circuit Breaker (MCB) utama di kWh meter. Jangan pernah berspekulasi dengan hanya mematikan saklar lokal saat melakukan modifikasi jalur kabel utama. Dari pengalaman saya menangani instalasi rumah, banyak kecelakaan kerja terjadi karena mengabaikan pengecekan ulang menggunakan alat ukur tegangan.

Kualitas material yang digunakan memegang peranan vital dalam menentukan ketahanan instalasi listrik jangka panjang di rumah Anda. Komponen yang rapuh atau tidak standar akan mempercepat keausan akibat panas yang dihasilkan oleh arus listrik. Pastikan Anda telah menyiapkan peralatan standar kelistrikan serta kabel dengan spesifikasi yang tepat sebelum memulai.

Spesifikasi Kabel yang Direkomendasikan

Pemilihan kabel yang keliru sering kali memicu hambatan listrik yang tinggi, yang lambat laun bisa memicu kegagalan sistem. Berdasarkan standar instalasi yang aman, kabel listrik jenis NYM (kawat tembaga) yang digunakan untuk instalasi berukuran 1,5 mm atau 2,5 mm, seperti yang sering direkomendasikan dalam panduan teknis.

Kabel NYM memiliki isolasi ganda yang sangat baik untuk melindungi kawat tembaga di dalamnya dari kelembapan dinding. Ukuran kawat tembaga tunggal berdiameter 1,5 mm umumnya sudah sangat memadai untuk beban arus lampu penerangan rumah tinggal standar.

Daftar Peralatan yang Wajib Disiapkan

• Tespen untuk menguji keberadaan arus listrik sebelum bekerja.
• Tang kombinasi dan tang pengupas kabel berisolasi karet.
• Obeng plus (+) dan obeng minus (-) berukuran kecil untuk sekrup terminal.
• Isolasi listrik hitam berkualitas tinggi khusus untuk area sambungan kabel.

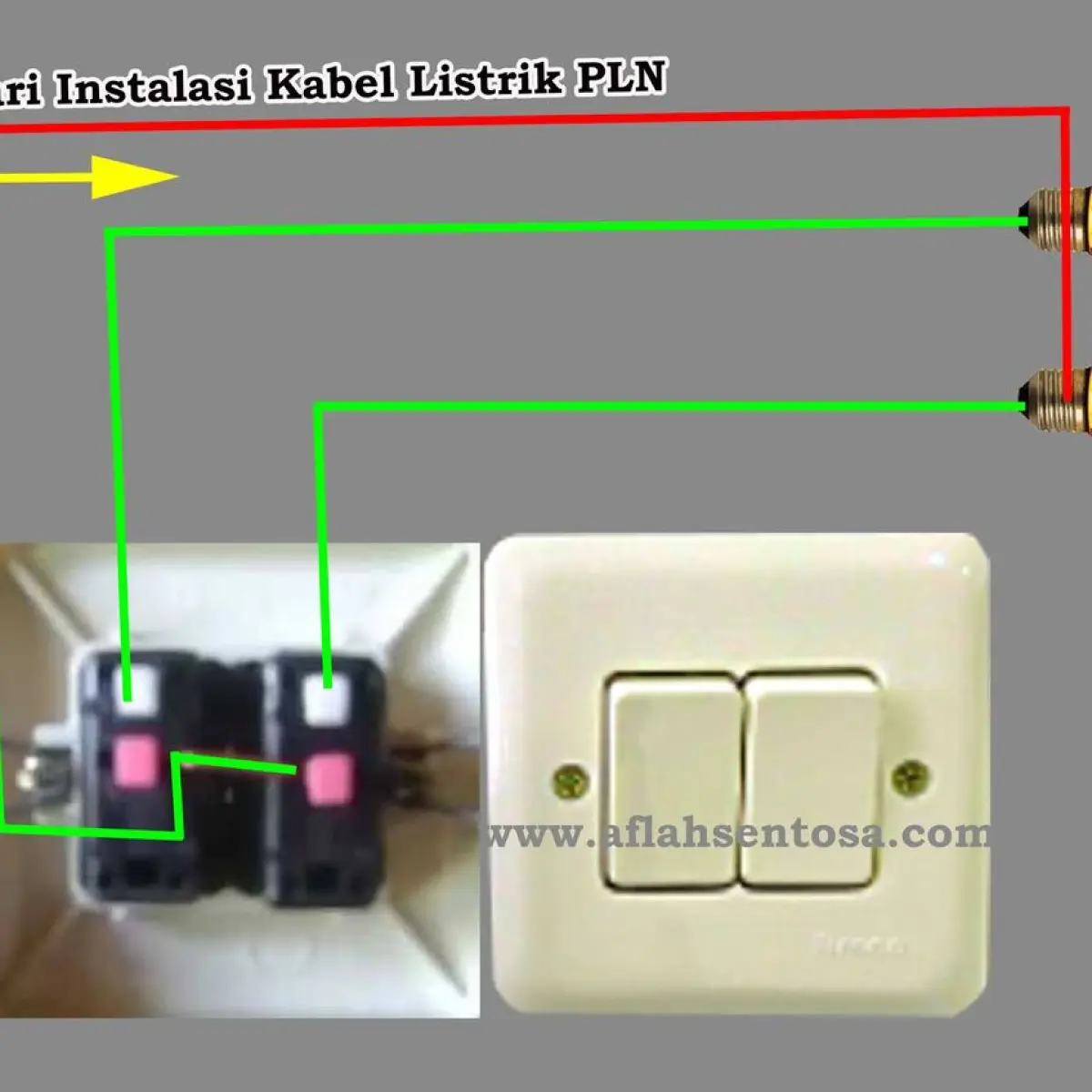

Langkah Taktis Menyambung Kabel Saklar Ganda 2 Lampu

Setelah memastikan arus listrik benar-benar padam menggunakan tespen, Anda bisa mulai fokus pada unit saklar ganda. Saklar ganda memiliki empat lubang terminal di bagian belakangnya, yang biasanya terbagi menjadi dua pasang terminal input dan output. Kunci utama keberhasilan saklar ganda 2 lampu ini terletak pada pembuatan kabel jumper input yang menghubungkan kedua saklar.

Kesalahan umum yang saya lihat adalah menghubungkan kabel netral langsung ke dalam terminal saklar ganda. Perlu dicamkan bahwa saklar hanya bertugas memutus dan menghubungkan kabel arus (fasa/positif), sedangkan kabel netral langsung menuju ke fitting lampu tanpa melewati saklar.

Berikut adalah urutan langkah demi langkah yang jelas untuk mengeksekusi pemasangan sambungan kabel pada saklar ganda:

1. Kupas ujung-ujung kabel fasa utama, kabel beban lampu pertama, dan kabel beban lampu kedua sekitar 1 centimeter menggunakan tang pengupas.
2. Buat sepotong kabel pendek (jumper) dari sisa kabel kawat untuk menghubungkan terminal input saklar pertama ke terminal input saklar kedua.
3. Masukkan kabel fasa utama (sumber arus dari MCB) ke salah satu terminal input yang sudah di-jumper tersebut, lalu kencangkan sekrupnya.
4. Hubungkan kabel yang menuju ke fitting lampu pertama pada terminal output saklar pertama.
5. Hubungkan kabel yang menuju ke fitting lampu kedua pada terminal output saklar kedua.
6. Pastikan kabel netral dari jaringan utama langsung tersambung ke terminal netral pada kedua fitting lampu di atas plafon.

Bahaya Fisik Jika Instalasi Saklar Dilakukan Asal-asalan

Melakukan instalasi tanpa memedulikan kerapian kencangnya baut terminal dapat memicu kendala mekanis maupun termal di kemudian hari. Gejala awal kegagalan instalasi biasanya ditandai dengan munculnya anomali fisik pada unit saklar saat lampu dinyalakan dalam durasi yang cukup lama. Pengguna rumah sering kali mengabaikan tanda-tanda ini hingga kerusakan parah telanjur terjadi.

Pertanyaan seperti "kenapa saklar lampu di rumah panas" kerap menjadi tanda bahwa terdapat kelonggaran pada jepitan kabel di dalam terminal saklar. Ketika arus listrik melewati sambungan yang kendur, akan terjadi loncatan bunga api mikro yang menghasilkan panas tinggi dan berpotensi melelehkan bodi plastik saklar.

Selain suhu panas, masalah lain yang sering dikeluhkan oleh pemilik rumah adalah ketika mengatasi saklar lampu bunyi mendengung yang mengganggu kenyamanan. Bunyi mendengung atau berderik tersebut merupakan indikasi kuat adanya busur api listrik akibat kontak tembaga saklar yang kotor atau aus. Jika dibiarkan, kondisi ini tidak hanya merusak saklar tetapi juga dapat memicu korsleting listrik yang berbahaya bagi struktur bangunan.

Pemeliharaan Berkala untuk Mencegah Kebakaran

Instalasi listrik bukanlah sistem yang bisa ditinggalkan begitu saja tanpa perawatan setelah selesai dipasang. Getaran halus pada dinding atau perubahan suhu ruangan secara konstan dapat melonggarkan jepitan sekrup terminal seiring berjalannya waktu. Oleh karena itu, langkah preventif sangat dibutuhkan demi menjaga keamanan rumah secara jangka panjang.

Pemeriksaan sekrup terminal kabel pada saklar disarankan dilakukan secara berkala setiap enam bulan sekali, sebagaimana dicatat oleh ListrikKita. Anda cukup membuka penutup luar saklar menggunakan obeng minus, lalu memastikan setiap sekrup pengikat kawat tembaga masih berada dalam kondisi kencang dan tidak berkarat.

Memilih material kabel kawat tembaga yang tepat dan memastikan kerapian sambungan jumper adalah fondasi utama keselamatan listrik. Jangan ragu untuk membongkar kembali saklar jika Anda mencium bau gosong atau mendengar desis halus saat menekan tombol saklar. Penanganan yang cepat dan perawatan rutin setiap enam bulan akan memastikan instalasi saklar ganda Anda bekerja optimal tanpa risiko bahaya.
