Mengulik Alasan Setting dbx DriveRack 480 Manual Sulit Ditandingi

Menghasilkan kualitas suara yang megah dan jernih di area terbuka memerlukan kendali penuh atas setiap komponen speaker Anda. Pengaturan yang presisi menjadi kunci utama agar sistem tidak hanya terdengar keras, melainkan juga seimbang dan aman dari kerusakan komponen.

Melakukan setting dbx driverack 480 manual memberikan fleksibilitas mutakhir yang tidak bisa digantikan oleh sistem otomatis instan. Saya melihat banyak teknisi yang masih mengandalkan unit klasik ini karena ketangguhan komputasi hardware yang dimilikinya dalam memproses sinyal audio kompleks.

Artikel ini akan membedah secara mendalam langkah demi langkah konfigurasi perangkat legendaris ini demi memaksimalkan fungsi management speaker lapangan secara total.

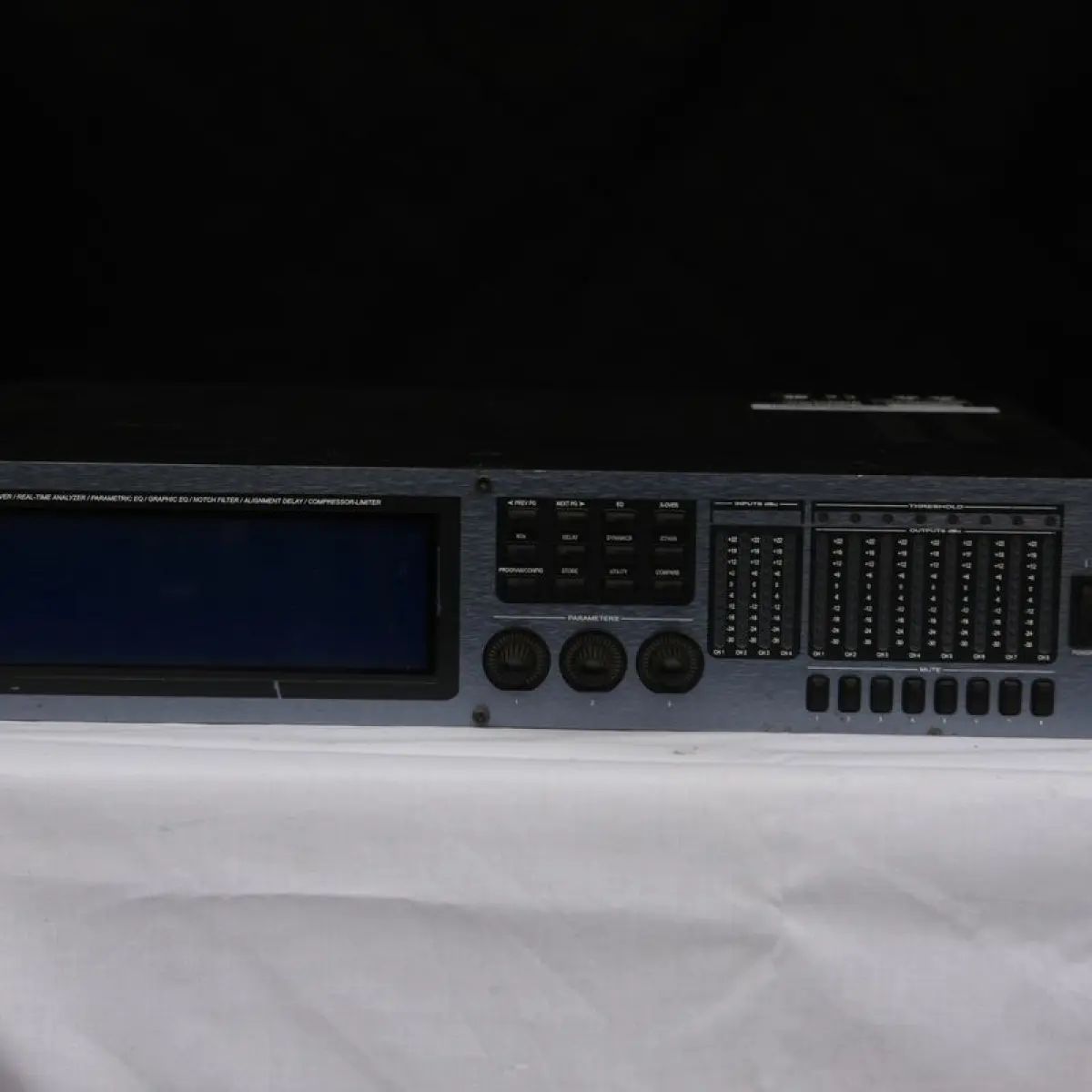

Mengenal Arsitektur Fisik dan Kelistrikan Sinyal dbx DriveRack 480

Sebelum memutar kenop atau menekan tombol navigasi, Anda harus memahami batas kemampuan fisik dari perangkat yang sedang Anda hadapi ini. Unit ini dirancang dengan standar tangguh untuk kebutuhan tur profesional berskala besar.

Perangkat dbx DriveRack 480 beroperasi dengan konsumsi daya sebesar 35 Watts yang tergolong efisien untuk pemrosesan sekuat ini. Sektor catu daya internasional universal di dalamnya mampu menerima rentang tegangan antara 100 V hingga 240 V dengan frekuensi jaringan 50 Hz atau 60 Hz.

Fleksibilitas tegangan ini sangat krusial saat Anda harus menghadapi pasokan listrik dari genset lapangan yang sering kali tidak stabil.

Pada panel belakang, Anda akan menemukan jumlah input yang melimpah, yaitu terdiri dari 4 konektor XLR berpenyeimbang elektronik atau biasa disebut electronically balanced. Adanya 4 jalur input independen ini memberikan kebebasan mutakhir dalam melakukan perancangan manajemen routing sinyal dari mixer utama.

Hal menarik yang perlu diperhatikan adalah Input 3 dan 4 memiliki pemilih atau selector khusus yang harus disesuaikan dengan jenis sinyal masuk. Indikator gain jumper internal pada perangkat ini secara standar terkonfigurasi pada pengaturan +22 dBu untuk menjaga headroom sinyal tetap tinggi dan bersih.

Langkah Demi Langkah Mengonfigurasi Input dan Sektor Equalizer

Langkah awal dalam melakukan setting dbx driverack 480 manual adalah mengatur struktur penguatan atau gain staging pada menu input utama. Hubungkan output dari konsol mixing Anda menuju konektor XLR berpenyeimbang elektronik yang tersedia di panel belakang.

Pastikan posisi switch input 3 dan 4 sudah sesuai jika Anda memanfaatkan semua jalur input yang tersedia untuk sistem quad-amp atau zone routing. Sinyal yang masuk kemudian dapat dipantau melalui indikator LED meter pada panel depan.

Perangkat ini menyediakan opsi skala resolusi meter dengan pilihan tingkat kedalaman 62 dB atau 24 dB yang dapat disesuaikan kebutuhan pemantauan Anda.

Masuk ke bagian penyelarasan frekuensi, perangkat ini menyediakan Graphic EQ atau GEQ 31 band yang sangat bertenaga untuk mengoreksi respons ruangan. Level penyesuaian 31 band GEQ ini memiliki rentang koreksi dari -12 hingga +12 dB.

Akurasi pemotongan atau peningkatan frekuensi terasa sangat presisi karena dikendalikan dengan langkah atau pas sebesar 0,5 dB. Rentang frekuensi untuk Band 1 dimulai tepat pada frekuensi 20 Hz, yang merupakan batas bawah pendengaran manusia normal.

Saya menyarankan untuk melakukan pemotongan halus pada area frekuensi rendah yang tidak krusial guna menghemat efisiensi power amplifier lapangan Anda.

Panduan Setting Crossover yang Akurat dan Aman

Sektor pembagian frekuensi atau crossover adalah jantung dari seluruh sistem manajemen pengeras suara profesional. Tanpa pembagian yang tepat, driver tweeter yang sensitif bisa hancur seketika akibat hantaman frekuensi rendah yang bocor.

Filter Crossover atau Dual Filter pada dbx DriveRack 480 mendukung kategori pembagian untuk 2, 3, atau 4 band secara mandu. Ini berarti Anda bisa mengonfigurasi sistem suara mulai dari sistem 2-way yang sederhana hingga 4-way murni yang kompleks.

Untuk menyaring frekuensi yang tidak diinginkan pada komponen mid-hi atau tweeter, Anda wajib mengaktifkan konfigurasi Highpass.

Frekuensi Highpass 2 pada unit ini mencakup rentang yang sangat luas, mulai dari 20 Hz sampai 20 kHz. Kebebasan penentuan titik potong ini memungkinkan Anda mencocokkan spesifikasi mentah dari pabrikan komponen speaker Anda secara tepat.

Gunakan kemiringan filter atau slope yang tegas seperti Linkwitz-Riley 24 dB per oktaf saat memisahkan subwoofer dengan komponen low-mid. Pengaturan slope yang tegas akan meminimalkan area tumpang tindih frekuensi yang berpotensi memicu pembatalan fase audio di lapangan.

Komparasi Nyata Beda dbx PA2 dengan dbx 480

Banyak pengguna pemula yang bingung ketika dihadapkan pada pilihan unit manajemen pengeras suara dari pabrikan yang sama ini. Memahami beda dbx pa2 dengan dbx 480 sangat penting agar Anda tidak salah berinvestasi untuk kebutuhan sistem suara Anda.

Perangkat dbx DriveRack PA2 dibekali dengan algoritma pemrosesan input modern yang mencakup dbx Compression, AFS™ (Advanced Feedback Suppression), Graphic EQ, 8-Band Parametric EQ yang disesuaikan saat menggunakan AutoEQ, serta Subharmonic Synthesis. Sektor output dbx DriveRack PA2 juga mumpuni dengan ketersediaan Crossover yang mendukung sistem full range, 2-way, dan 3-way, ditambah 8-Band Parametric EQs untuk speaker tunings, dbx Limiting, serta Driver Alignment Delays.

Namun, dbx DriveRack 480 berada di kasta yang sepenuhnya berbeda dalam hal fleksibilitas fisik dan kapasitas pemrosesan masukan. Unit 480 memiliki 4 input fisik murni dengan kontrol matriks penuh, sedangkan seri PA2 hanya dibekali 2 input utama saja.

Kemampuan filter crossover dbx 480 yang mendukung hingga 4 band menjadikannya jauh lebih unggul untuk instalasi panggung besar yang rumit dibanding PA2 yang mentok di sistem 3-way.

Strategi Mengatasi Masalah Feedback di Atas Panggung Lapangan

Masalah dengung frekuensi tinggi yang melengking merupakan musuh utama bagi setiap penata suara di pertunjukan langsung. Memahami cara mengatasi feedback sound system panggung secara manual lewat unit ini akan menyelamatkan pertunjukan Anda.

Meskipun dbx DriveRack 480 tidak memiliki sistem wizard AutoEQ otomatis semudah milik seri PA2, presisi manualnya justru menjadi kelebihan tersendiri bagi profesional. Anda dapat memanfaatkan fungsi penoreh frekuensi yang tajam melalui kombinasi Graphic EQ dan parametric EQ yang tersedia.

Gunakan langkah pergeseran 0,5 dB pada GEQ 31 band untuk menurunkan frekuensi spesifik yang menjadi biang keladi feedback tanpa merusak warna suara instrumen lainnya.

Bagi saya, dbx DriveRack 480 bertindak sebagai alat anti feedback mic sound system yang sangat tangguh jika dikalibrasi dengan kepekaan telinga yang terlatih. Identifikasi frekuensi kritis panggung saat sesi check sound dilakukan, lalu potong area tersebut secara selektif pada pita frekuensi 20 Hz ke atas.

Jangan lupa untuk memaksimalkan fitur dbx Limiting pada menu output pemrosesan guna memberikan lapisan perlindungan ekstra. Pembatas sinyal ini akan menahan lonjakan energi mendadak akibat feedback ekstrem agar tidak membakar kumparan voice coil pada driver speaker lapangan Anda.

Kombinasi antara pemotongan equalizer yang presisi dan pembatasan limiter yang ketat adalah kunci utama stabilitas sistem audio panggung terbuka.
