Ciri Khas Rangkaian Paralel Adalah Adanya Cabang Ini Kelemahannya

Ciri khas rangkaian paralel adalah adanya cabang di antara sumber arus listrik yang membuat aliran elektron terbagi ke beberapa jalur berbeda. Ketika saya mengamati instalasi listrik modern, pemahaman tentang jalur bercabang ini menjadi fondasi utama yang membedakan sistem distribusi daya yang efisien dengan sistem yang kaku.

Melalui artikel ini, saya akan mengulas secara kritis karakteristik unik sirkuit bercabang ini berdasarkan literatur ilmiah terpercaya. Kita akan membedah bagaimana struktur ini bekerja, performa arusnya, hingga kelemahan nyata yang jarang diungkap secara gamblang.

Secara prinsip, struktur geometri dari penataan komponen merupakan identitas visual sekaligus fungsional paling mendasar dari sistem kelistrikan ini. Rangkaian ini memiliki karakteristik mekanis dan elektrikal yang sangat kontras jika kita bandingkan dengan model pembagian arus tunggal.

Struktur Penataan Komponen yang Sejajar

Ciri khas rangkaian paralel adalah adanya susunan komponen yang dipasang secara berderet, berjajar, atau sejajar. Berdasarkan penjelasan Siti Nurhayati, S.Pd. dalam buku Cerdas IPA Terpadu SD Kelas 4, 5, dan 6, rangkaian paralel adalah rangkaian alat-alat listrik yang disusun atau dihubungkan secara berjajar atau bercabang.

Kondisi ini menciptakan jalur-jalur baru di luar jalur utama sirkuit. Hal senada juga diungkapkan oleh Ani Rachman, seorang Guru SDN No.111/IX Muhajirin, Muaro Jambi, Provinsi Jambi, yang menyatakan rangkaian paralel merupakan jenis rangkaian listrik yang dihubungkan secara sejajar untuk membentuk rangkaian bercabang.

Terbentuknya Percabangan Arus Listrik

Kehadiran titik percabangan (junction) memicu pembagian arus dari sumber utama ke masing-masing beban listrik yang terpasang. Menurut Anang Supriadi Saleh dan Amal Bahariawan dalam Buku Ajar Energi dan Elektrifikasi Pertanian (2018), rangkaian paralel adalah rangkaian listrik yang disusun berderet serta dibentuk oleh beberapa komponen dan dihubungkan dalam beberapa cabang.

Struktur ini memastikan bahwa setiap komponen memiliki jalur masuk dan keluar arus tersendiri menuju sumber tegangan. Jika salah satu jalur terputus akibat kerusakan komponen, arus listrik tetap dapat mengalir melalui cabang sirkuit yang lain tanpa mengganggu performa keseluruhan.

Ciri khas rangkaian paralel adalah adanya pembagian jalur arus listrik yang bercabang, sehingga setiap beban mendapatkan pasokan energi secara mandiri dari sumber tegangan yang sama.

Apa Bedanya Rangkaian Seri dan Paralel?

Bagi orang awam, membedakan kedua jenis instalasi ini sering kali membingungkan. Namun, jika kita melihat dari sisi teknis pembagian arus, tegangan, dan cara menghitung total hambatan, perbedaannya sangat mencolok.

Pada model seri, semua komponen dipasang dalam satu jalur tunggal tanpa percabangan sama sekali. Konsekuensinya, arus listrik yang mengalir pada setiap komponen bernilai sama, namun tegangan dari sumber akan terbagi-bagi ke setiap beban.

Sebaliknya, pada sikit paralel, tegangan pada setiap cabang bernilai sama dengan tegangan sumber, tetapi arus listriknya terbagi tergantung besar hambatan masing-masing. Perbedaan matematis ini dapat dilihat secara jelas melalui metode perhitungan hambatan total kedua rangkaian.

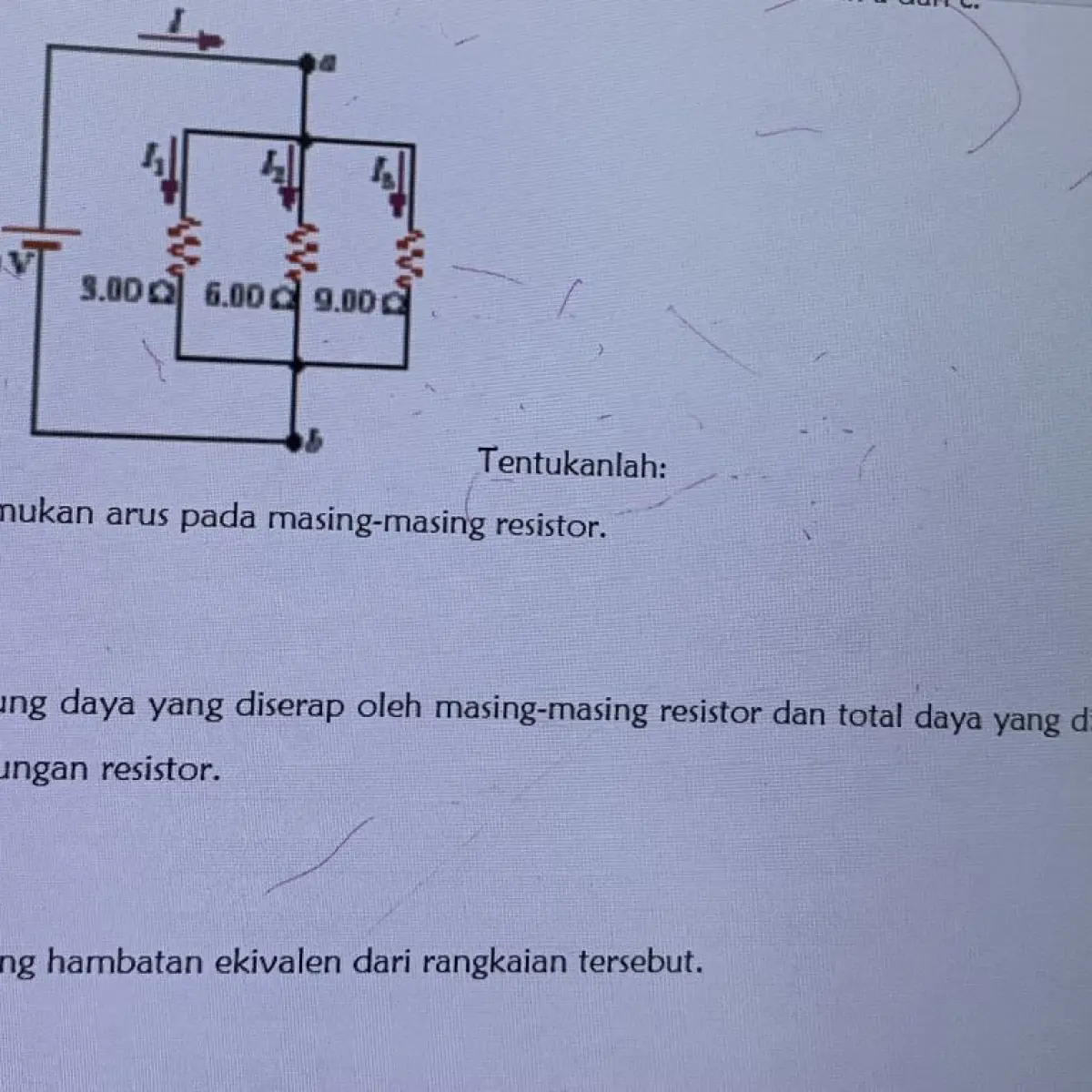

Berikut adalah visualisasi data matematis untuk menghitung nilai hambatan pada kedua jenis model sirkuit tersebut:

Dari rumus menghitung rangkaian paralel listrik di atas, kita dapat melihat bahwa total hambatan pengganti (Rp) pada model bercabang justru akan menjadi lebih kecil daripada nilai hambatan terkecil yang ada di dalam rangkaian tersebut.

Kelebihan dan Kekurangan Rangkaian Paralel

Setiap sistem rekayasa kelistrikan pasti memiliki aspek untung dan rugi dalam penerapannya. Buku referensi Karakteristik Arus dan Tegangan pada Rangkaian Seri dan Rangkaian Paralel dengan Menggunakan Resistor yang dihimpun oleh Andi Rosman dkk. memaparkan data komprehensif mengenai kelebihan dan kekurangan rangkaian paralel.

Aspek Keuntungan Operasional

Kelebihan utama dari sistem bercabang ini adalah fleksibilitas kontrol dan stabilitas tegangan yang dialirkan ke setiap perangkat. Keuntungan-keuntungan tersebut meliputi:

• Setiap lampu atau beban menerima tegangan penuh yang sama besar dengan sumber energi.
• Jika satu lampu padam atau rusak, lampu pada cabang lain tetap menyala dengan normal.
• Pengguna dapat mematikan satu perangkat tanpa mematikan seluruh sistem instalasi.

Aspek Kelemahan Fisik dan Biaya

Meskipun menawarkan keandalan tinggi, sistem ini memiliki kekurangan krusial yang membuatnya tidak selalu efisien untuk setiap situasi. Beberapa kelemahan nyata tersebut antara lain:

• Membutuhkan jumlah kabel pengantar yang jauh lebih banyak untuk membuat jalur cabang.
• Biaya pembuatan instalasi menjadi jauh lebih mahal karena material yang dibutuhkan melimpah.
• Rumit dalam proses perakitan karena melibatkan banyak titik sambungan sirkuit.
• Total arus yang ditarik dari sumber menjadi lebih besar sehingga baterai atau catu daya lebih cepat habis.

Analisis Implementasi Kelistrikan Modern

Karakteristik mandiri dari setiap cabang membuat rangkaian ini menjadi standar wajib dalam instalasi distribusi daya modern. Alasan utama mengapa lampu rumah menggunakan rangkaian paralel adalah untuk memastikan kenyamanan dan kontinuitas operasional penghuni rumah.

Bayangkan jika instalasi rumah tinggal menggunakan model seri; ketika satu lampu di gudang putus, maka seluruh lampu di ruang tamu, kamar tidur, hingga dapur akan ikut padam seketika. Tentu hal ini sangat tidak praktis dan menyulitkan proses pelacakan kerusakan komponen.

Selain itu, kebutuhan perangkat elektronik rumah tangga terhadap tegangan stabil standar membutuhkan pasokan yang seragam. Melalui jalur bercabang, setiap stopkontak di rumah Anda mampu menyalurkan nilai tegangan yang konstan untuk mengoperasikan perangkat elektronik sensitif secara aman.
