Kenapa Gambar Bimetal Melengkung Sering Mengecoh Siswa Saat Ujian IPA

Menatap gambar bimetal dalam lembar soal fisika sering kali membuat siswa ragu menentukan ke mana arah lengkungannya yang benar. Banyak siswa terjebak karena hanya menghafal posisi logam tanpa memahami esensi mendasar dari pemuaian zat padat. Artikel ini hadir sebagai panduan taktis untuk membongkar cara kerja keping ganda ini langsung dari perspektif praktis.

Saat menghadapi soal bergambar, langkah awal yang krusial adalah mengamati kondisi suhu yang diterapkan pada sistem logam tersebut.

Perubahan suhu, baik dipanaskan maupun didinginkan, akan memberikan efek mekanis yang berkebalikan pada keping ganda. Berikut adalah panduan membaca visualisasi keping berdasarkan kondisi termalnya.

Memahami Perilaku Logam Saat Menerima Panas

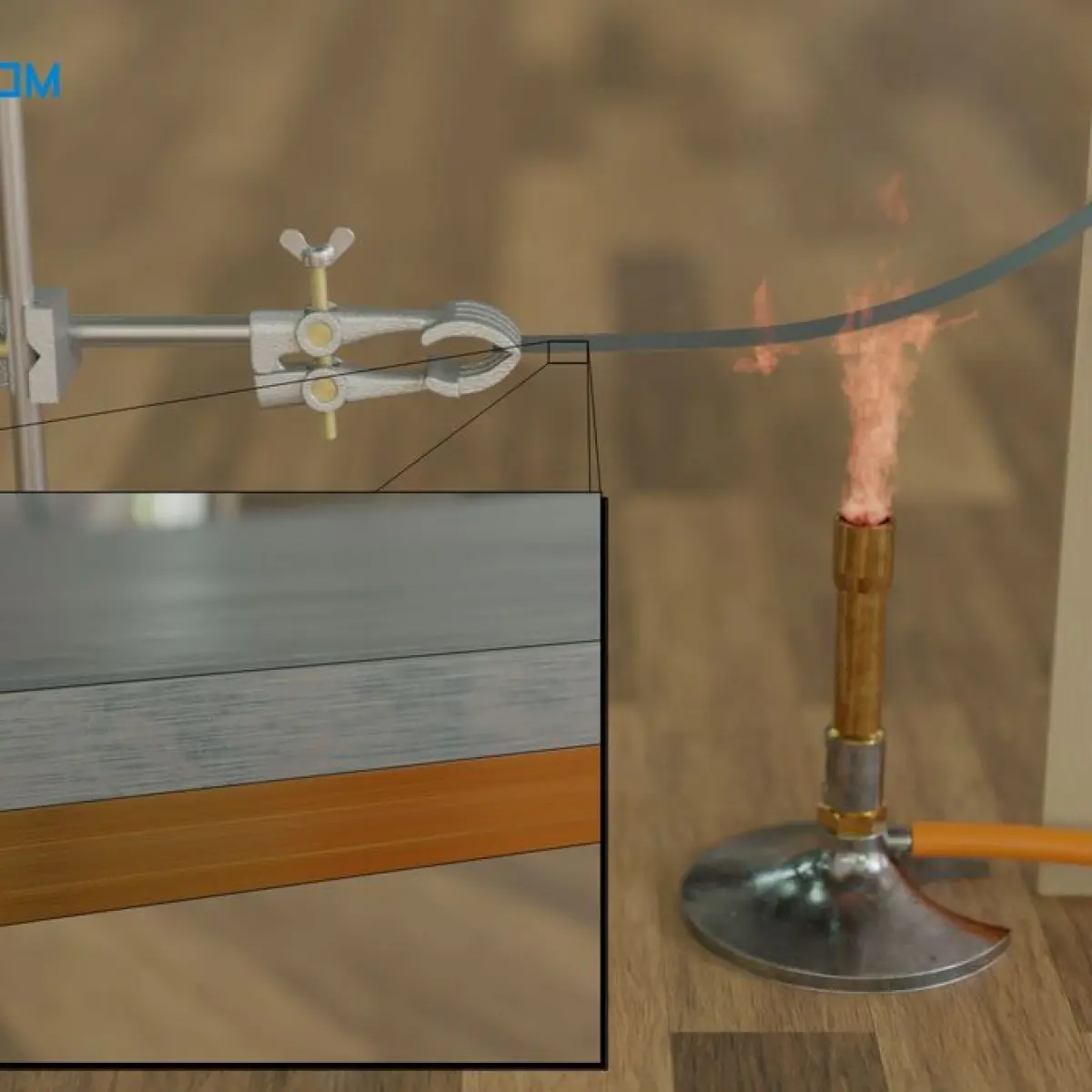

Ketika keping mendapatkan asupan panas, kedua logam yang menempel erat akan mulai mengalami pertambahan ukuran panjang secara bersamaan. Pertanyaan seperti "kenapa bimetal melengkung saat dipanaskan?" sering kali memicu perdebatan di ruang kelas karena mekanismenya yang unik.

Penyebab utamanya adalah perbedaan laju ekspansi termal di mana logam dengan kemampuan memuai lebih tinggi akan bertambah lebih panjang. Karena kedua ujungnya terkunci rapat, logam yang lebih panjang terpaksa mendorong logam yang lebih pendek sehingga menciptakan lengkungan. Dari pengalaman saya menangani praktikum, keping akan selalu membengkok ke arah logam yang memiliki koefisien muai lebih kecil.

Mengantisipasi Arah Kelengkungan Saat Logam Didinginkan

Kondisi akan berbalik secara drastis ketika sistem keping bimetal sengaja dimasukkan ke dalam lingkungan bersuhu rendah atau didinginkan.

Siswa sering kali terkecoh pada tahap ini karena menganggap arah kelengkungannya akan tetap sama seperti saat dipanaskan. Faktanya, logam yang sangat responsif terhadap panas juga akan menjadi logam yang paling agresif menyusut saat kehilangan panas. Oleh karena itu, arah lengkungan bimetal jika didinginkan adalah membengkok ke arah logam yang koefisien muai panjangnya lebih besar.

Kesalahan umum yang saya lihat adalah siswa lupa membalik logika berpikir mereka ketika instruksi soal beralih dari pemanasan ke pendinginan.

Panduan Menentukan Urutan Koefisien Muai Panjang dari Ilustrasi Soal

Kemampuan menganalisis gambar bimetal sangat bergantung pada pemahaman Anda mengenai nilai karakteristik ekspansi termal dari masing-masing jenis material padat.

Setiap material memiliki konstanta unik yang menentukan seberapa besar dimensi panjangnya akan berubah untuk setiap kenaikan satu derajat suhu.

Mari kita bedah hubungan spesifik antar logam yang kerap muncul dalam instrumen pengujian di sekolah.

Meningkatkan Kepekaan Terhadap Hubungan Aluminium dan Tembaga

Dalam berbagai simulasi eksperimen laboratorium, pasangan antara aluminium dan tembaga kerap kali dijadikan objek komparasi termal utama. Berdasarkan data eksperimen yang valid, aluminium memiliki koefisien muai yang lebih besar daripada tembaga secara signifikan.

Jika kedua material ini disatukan menjadi keping bimetal lalu dipanaskan, aluminium akan memuai jauh lebih panjang dibandingkan tembaga. Akibatnya, struktur keping akan melengkung dengan posisi logam tembaga berada di sisi bagian dalam lengkungan tersebut.

Sebaliknya, aluminium juga terbukti memiliki koefisien muai yang lebih besar daripada besi dalam pengujian terpisah.

Membandingkan Nilai Muai Kuningan terhadap Besi

Kombinasi klasik lain yang legendarer dalam soal fisika kurikulum nasional adalah contoh soal bimetal kuningan dan besi.

Melalui pengukuran laboratorium yang presisi, diketahui bahwa kuningan memiliki koefisien muai yang lebih besar daripada besi. Karakteristik ini membuat kuningan menjadi jauh lebih panjang daripada besi ketika mereka dipanaskan dalam durasi waktu yang sama. Keping bimetal kuningan-besi yang dipanaskan pasti akan melengkung ke arah besi karena besi menahan laju kuningan.

Selain itu, data pengujian juga menegaskan bahwa kuningan memiliki koefisien muai yang lebih besar daripada tembaga.

Langkah Praktis Menyelesaikan Soal Kasus Bimetal Tanpa Menghafal Angka

Untuk menghemat waktu pengerjaan ujian, Anda tidak perlu menghafal nominal angka desimal yang rumit dari setiap logam.

Cukup gunakan metode penalaran logis bertahap yang sistematis agar hasil jawaban Anda tetap presisi dan antiposisi.

Ikuti rangkaian langkah terstruktur di bawah ini untuk mempermudah analisis visual Anda di lembar jawaban.

1. Periksa tanda suhu pada soal untuk memastikan apakah keping sedang mengalami proses pemanasan atau proses pendinginan ekstrem.
2. Tentukan logam mana yang memegang status koefisien muai lebih tinggi berdasarkan daftar data yang disediakan soal.
3. Terapkan aturan arah standar di mana pemanasan mendekati koefisien kecil, sedangkan pendinginan mendekati koefisien yang besar.
4. Pilihlah opsi gambar visual yang bentuk kelengkungannya sesuai dengan hasil analisis posisi sisi dalam dan sisi luar.

Dalam kasus yang sering saya temui, metode eliminasi opsi gambar yang salah di awal dapat menaikkan akurasi jawaban siswa.

Tabel Perbandingan Karakteristik Muai Logam Keping Bimetal

Untuk memberikan gambaran yang komprehensif, data empiris mengenai interaksi ekspansi termal antar logam telah dihimpun secara terstruktur.

Tabel berikut merangkum hubungan mekanis keping bimetal saat berinteraksi dengan perubahan suhu lingkungan di sekitarnya.

Data terstruktur di atas memperlihatkan secara konsisten bahwa pemuaian suatu metal sangat dipengaruhi oleh koefisien muainya. Prinsip fundamental fisika zat padat menetapkan bahwa semakin besar koefisien muainya, maka pemuaiannya akan lebih panjang.

Pengetahuan mekanika ini diaplikasikan secara luas pada sistem sakelar otomatis berbahan baja, tembaga, maupun aluminium di industri. Memahami orientasi kelengkungan secara visual jauh lebih efektif daripada sekadar menghafalkan deretan rumus pemuaian keping bimetal. Ketelitian dalam mengamati jenis logam dan perubahan suhu menjadi kunci utama agar tidak lagi terkecoh oleh ilustrasi soal ujian.
