Kuasai Teknik Shaping Atasi Vektor Berantakan Lewat Weld Simplify dan Trim

Menghadapi tumpukan objek vektor yang berantakan sering kali menjadi masalah nyata bagi desainer pemula maupun profesional saat menyusun layout logo atau ilustrasi rumit. Mengatur posisi objek satu per satu tanpa metode manipulasi yang tepat hanya akan membuang waktu dan menghasilkan kurva yang tidak presisi. Solusi utama untuk mengatasi kendala ini adalah dengan menguasai fitur Shaping, khususnya memahami efek Weld, Simplify, dan Trim secara mendalam.

Metode manipulasi objek ini merupakan fondasi penting dalam software berbasis vektor seperti CorelDraw. Memahami logika kerja dari setiap fungsi Shaping akan mengubah cara kerja Anda dari pengerjaan manual yang melelahkan menjadi proses otomatis yang serba cepat. Artikel ini akan mengupas tuntas langkah teknis penggunaan ketiga fitur tersebut beserta skenario nyata di dunia kerja.

Logika Dasar dan Cara Kerja Efek Weld

Efek Weld berfungsi untuk menggabungkan dua atau lebih objek menjadi satu kesatuan objek baru yang utuh. Ketika Anda menerapkan perintah Weld, semua garis perpotongan di bagian dalam objek yang saling tumpang tindih akan otomatis dilebur dan dihilangkan. Objek hasil peleburan ini akan mengikuti seluruh atribut visual dari objek target atau objek terakhir yang dipilih.

Dari pengalaman saya menangani pembuatan aset cetak seperti cutting sticker, Weld adalah penyelamat utama agar pisau plotter tidak memotong bagian dalam huruf yang saling menyambung. Jika Anda lupa melakukan proses welding pada teks jenis script yang saling bertumpuk, hasil potongan mesin akan hancur karena setiap huruf terputus secara terpisah. Berdasarkan catatan teknis pada dokumen digital di ilmudesainku.blogspot.com, penerapan fungsi ini sangat krusial untuk menyederhanakan struktur kurva.

Langkah Eksekusi Menggunakan Fungsi Weld

Proses penggabungan objek menggunakan Weld dapat dilakukan dengan beberapa langkah taktis berikut ini:

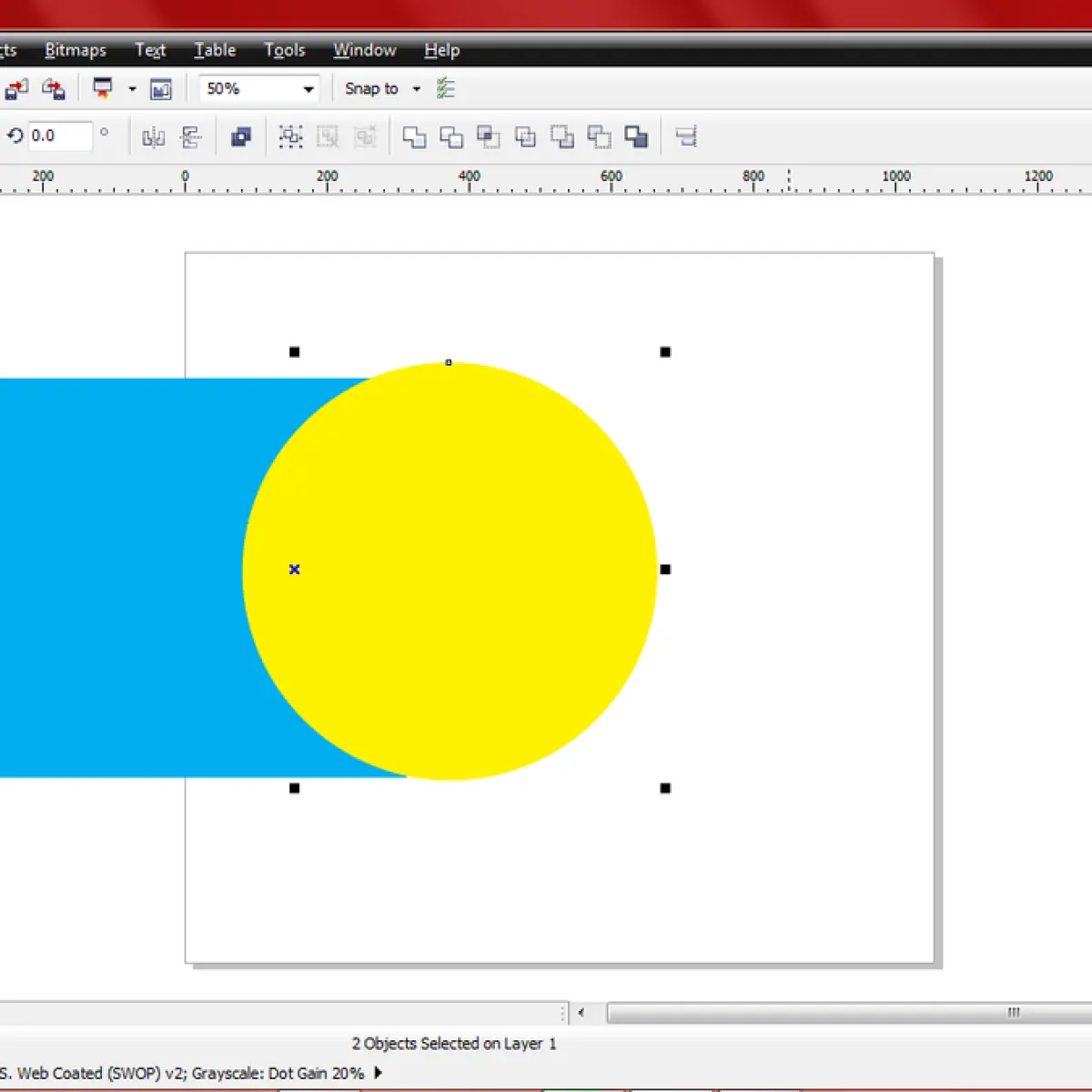

1. Buat atau siapkan minimal dua objek bertumpuk di area kerja Anda.
2. Seleksi objek pertama yang bertindak sebagai objek sumber (source object).
3. Tekan dan tahan tombol Shift pada keyboard, kemudian klik objek kedua yang berfungsi sebagai target (target object).
4. Arahkan kursor ke Property Bar di bagian atas layar, lalu klik ikon Weld.
5. Perhatikan perubahan bentuk objek yang kini telah menyatu sempurna menjadi satu outline tunggal.

Teknik Memotong Objek Secara Presisi dengan Trim

Berbanding terbalik dengan fungsi penggabungan, efek Trim digunakan untuk memotong atau memangkas bagian dari sebuah objek menggunakan objek lain sebagai cetakan pemotongnya. Efek Trim sangat ideal digunakan ketika Anda ingin membuat efek lubang, cekungan, atau pola sobekan pada bidang gambar tertentu tanpa merusak struktur dasar dari objek pemotong itu sendiri.

Kesalahan umum yang saya lihat pada desainer pemula adalah kebingungan menentukan objek mana yang harus diseleksi terlebih dahulu saat menggunakan Trim. Akibatnya, objek yang seharusnya menjadi pemotong justru hilang terpangkas oleh objek yang ingin dilubangi. Kunci utamanya terletak pada urutan klik seleksi Anda, di mana objek pertama selalu bertindak sebagai "pisau" dan objek kedua sebagai "talenan".

Cara Memotong Menggunakan Efek Trim

Ikuti urutan instruksi kerja di bawah ini untuk menghasilkan potongan kurva yang rapi menggunakan fitur Trim:

1. Letakkan objek pemotong di atas bidang objek yang ingin Anda lubangi atau pangkas sebagian posisinya.
2. Klik pada objek atas yang berfungsi sebagai alat pemotong utama.
3. Sambil menahan tombol Shift, klik objek bagian bawah yang akan dipotong.
4. Klik tombol opsi Trim yang muncul pada panel Property Bar atau melalui menu Docker Shaping.
5. Geser atau pisahkan objek pemotong untuk melihat hasil lubang simetris pada objek target bawah.

Efisiensi Layer Kompleks Menggunakan Simplify

Efek Simplify memiliki karakteristik yang mirip dengan Trim, namun bekerja secara otomatis pada skala pangkas massal tanpa memperhitungkan urutan seleksi manual yang rumit. Fungsi utama dari Simplify adalah memotong objek-objek yang berada di lapisan bawah berdasarkan bentuk dari objek yang berada tepat di lapisan atasnya, terlepas dari berapa banyak jumlah objek yang saling bertumpuk.

Dalam kasus desain kaos sablon dengan teknik separasi warna yang sering saya temui, fitur Simplify sangat efektif membuang bagian warna dasar yang tertutup oleh detail gambar atas. Hal ini menghemat penggunaan tinta cetak secara signifikan dan mencegah hasil sablonan terasa terlalu tebal serta kaku akibat tumpukan lapisan cat yang berlebihan.

Melalui implementasi Simplify, software akan menyisir seluruh area kerja yang Anda pilih dan langsung membuang bagian kurva tak terlihat di layer bawah. Hasil akhirnya adalah susunan objek yang saling mengunci bagaikan sebuah puzzle, bersih dari area tumpang tindih yang tidak efisien.

Langkah Praktis Menerapkan Fitur Simplify

Gunakan metode ini untuk membersihkan tumpukan objek desain Anda yang terlalu padat:

1. Blok atau seleksi seluruh objek yang saling bertumpuk secara bersamaan dengan drag kursor mouse.
2. Buka menu bar atas, pilih menu Object, lalu arahkan ke submenu Shaping dan klik pilihan Simplify.
3. Software akan memproses kalkulasi potongan kurva secara instan dalam hitungan detik.
4. Coba pisahkan masing-masing objek tersebut; Anda akan melihat bagian bawah kini telah terpotong rapi mengikuti bentuk objek di atasnya.

Perbandingan Karakteristik Fitur Shaping

Untuk mempermudah pemahaman operasional di lapangan, penting bagi Anda untuk melihat perbandingan sifat mekanis dari masing-masing perintah manipulasi kurva ini. Data di bawah merangkum perbedaan esensial dari ketiga fitur tersebut.

Sebagai pelengkap wawasan teknis, terdapat pula fitur pendukung seperti Combine yang memiliki karakteristik unik tersendiri dalam pengelolaan warna. Berdasarkan catatan studi kasus pengujian desain pada platform kiedayat.com, jika Anda melakukan seleksi kasus fitur Combine di mana objek ke-1 berwarna Hitam dan objek ke-2 berwarna Hijau, maka hasil warna dari peleburan kombinasi tersebut akan otomatis berubah mengikuti warna objek terakhir yaitu Hijau.

Pemahaman mengenai perilaku warna dan bentuk dari kombinasi Shaping ini sering kali muncul dalam dunia akademis maupun evaluasi kompetensi keahlian. Misalnya, materi ini kerap dijumpai pada berkas soal Essay atau ujian penilaian tengah semester sekolah menengah atas. Tercatat pada arsip soal PTS UTS TIK Kelas 12 untuk tahun ajaran 2023/2024 yang dilaksanakan pada bulan September 2023 dengan total 25 soal, pemahaman konseptual manipulasi kurva ini menjadi salah satu parameter utama kelulusan siswa dalam materi komputer grafis dasar.

Mengombinasikan efek Weld, Trim, dan Simplify secara presisi akan memangkas waktu produksi visual hingga lebih dari setengah durasi kerja normal. Langkah terbaik adalah membiasakan diri menggunakan shortcut dan memahami susunan tumpukan layer (Order Layer) sebelum mengeksekusi perintah Shaping agar hasil akhir desain Anda terbebas dari kecacatan kurva.
