Rahasia Gambar Bejana Berhubungan dan Trik Akurat Menghitung Selisih Permukaan Zat Cair

Memahami gambar bejana berhubungan sering kali menjadi tantangan tersendiri bagi para siswa maupun praktisi laboratorium fisika saat menganalisis tekanan fluida. Kesalahan dalam membaca visualisasi pipa U dapat mengakibatkan perhitungan massa jenis atau ketinggian zat cair menjadi tidak akurat.

Artikel ini akan mengupas tuntas cara membaca gambar bejana secara teknis dan melakukan perhitungan mekanika fluida dengan presisi tinggi. Melalui pendekatan praktis, Anda dapat meminimalkan kekeliruan interpretasi garis batas cairan yang kerap terjadi di lapangan.

Saat melihat gambar bejana dalam bentuk pipa U, aspek pertama yang wajib diperhatikan adalah garis kesetimbangan hidrostatik. Garis horizontal ini ditarik tepat pada perbatasan antara dua zat cair yang tidak bercampur.

Dari pengalaman saya menangani visualisasi data fisika, banyak pembaca terkecoh dengan langsung mengukur tinggi cairan dari dasar bejana. Padahal, titik acuan mutlak harus dimulai dari garis batas terendah zat cair yang lebih padat.

Hukum pokok hidrostatik menyatakan bahwa tekanan hidrostatis pada setiap titik di bidang datar yang sama di dalam zat cair sejenis adalah sama. Prinsip inilah yang menjadi kunci utama untuk memecahkan misteri perbedaan ketinggian permukaan pada gambar bejana berhubungan.

Langkah Langkah Menganalisis Perbedaan Tinggi Zat Cair

Untuk menghitung selisih ketinggian permukaan zat cair pada pipa U secara akurat, Anda harus mengikuti prosedur terstruktur. Berikut adalah langkah-langkah logis yang dapat Anda eksekusi langsung saat menghadapi soal atau eksperimen nyata:

1. Identifikasi Nilai Massa Jenis Fluida: Tentukan nilai massa jenis ($\rho$) dari masing-masing zat cair yang ada di dalam gambar bejana. Sebagai contoh kasus yang sering saya temui, kita menggunakan oli dan raksa sebagai fluida uji.
2. Ukur Ketinggian Zat Cair Ringan: Tentukan tinggi kolom zat cair yang memiliki massa jenis lebih rendah, dihitung dari garis batas horizontal kedua cairan.
3. Terapkan Persamaan Hukum Pokok Hidrostatik: Gunakan rumus kesetimbangan tekanan $\rho_{1} \cdot h_{1} = \rho_{2} \cdot h_{2}$ untuk mencari tinggi kolom zat cair yang satunya lagi.
4. Hitung Selisih Ketinggian Permukaan: Kurangi tinggi kolom zat cair yang lebih tinggi dengan tinggi kolom zat cair yang lebih rendah untuk mendapatkan nilai selisihnya ($\Delta h$).

Dalam kasus nyata yang mengacu pada data Roboguru Ruangguru, mari kita simulasikan langkah-langkah di atas menggunakan parameter fluida yang spesifik dan valid.

Simulasi Perhitungan Parameter Oli dan Raksa

Mari kita bedah contoh perhitungan dari gambar bejana berhubungan yang diisi oleh oli dan raksa. Berdasarkan data teknis yang teruji, kita memiliki variabel awal sebagai berikut:

• Massa jenis oli ($\rho_{\text{oli}}$) = $0,8\text{ g/cm}^3$
• Massa jenis raksa ($\rho_{\text{raksa}}$) = $13,6\text{ g/cm}^3$
• Tinggi kolom oli ($h_{\text{oli}}$) = $6,8\text{ cm}$

Kesalahan umum yang saya lihat adalah terburasnya kalkulasi karena salah menempatkan angka massa jenis ke dalam rumus kesetimbangan.

Menghitung Ketinggian Permukaan Raksa

Dengan menerapkan hukum pokok hidrostatik, kita menyetarakan tekanan di kedua kaki bejana berhubungan. Persamaannya menjadi: $$\rho_{\text{oli}} \cdot h_{\text{oli}} = \rho_{\text{raksa}} \cdot h_{\text{raksa}}$$

Substitusikan nilai yang diketahui ke dalam rumus tersebut: $$0,8 \cdot 6,8 = 13,6 \cdot h_{\text{raksa}}$$ $$5,44 = 13,6 \cdot h_{\text{raksa}}$$ $$h_{\text{raksa}} = 0,4\text{ cm}$$

Melalui perhitungan di atas, diperoleh tinggi permukaan raksa pada bejana hasil perhitungan hukum pokok hidrostatik sebesar $0,4\text{ cm}$.

Menentukan Selisih Akhir Tinggi Permukaan Bejana

Setelah mendapatkan ketinggian raksa, langkah terakhir adalah mencari selisih tinggi permukaan antara oli dan raksa pada gambar bejana tersebut. Selisih ini menunjukkan seberapa jauh perbedaan ujung atas kedua cairan di dalam pipa U.

Rumus selisih tinggi permukaan adalah: $$\Delta h = h_{\text{oli}} - h_{\text{raksa}}$$ $$\Delta h = 6,8\text{ cm} - 0,4\text{ cm} = 6,4\text{ cm}$$

Konversi ke satuan milimeter menghasilkan nilai selisih sebesar $64\text{ mm}$. Pengukuran yang presisi ini membuktikan bahwa visualisasi gambar bejana dapat divalidasi secara matematis dengan tingkat akurasi yang absolut.

Komparasi Data Teknis Fluida pada Bejana Pipa U

Untuk mempermudah pemahaman visual Anda terhadap struktur gambar bejana berhubungan, berikut disajikan rangkuman parameter fluida berdasarkan kalkulasi hidrostatik yang telah dilakukan.

Tabel di atas memperlihatkan secara kontras bagaimana perbedaan massa jenis memengaruhi tinggi kolom zat cair dalam sistem bejana setimbang. Zat cair dengan massa jenis besar memerlukan tinggi kolom yang sangat kecil untuk mengimbangi zat cair yang lebih ringan.

Rekomendasi Penilaian Visual Gambar Bejana

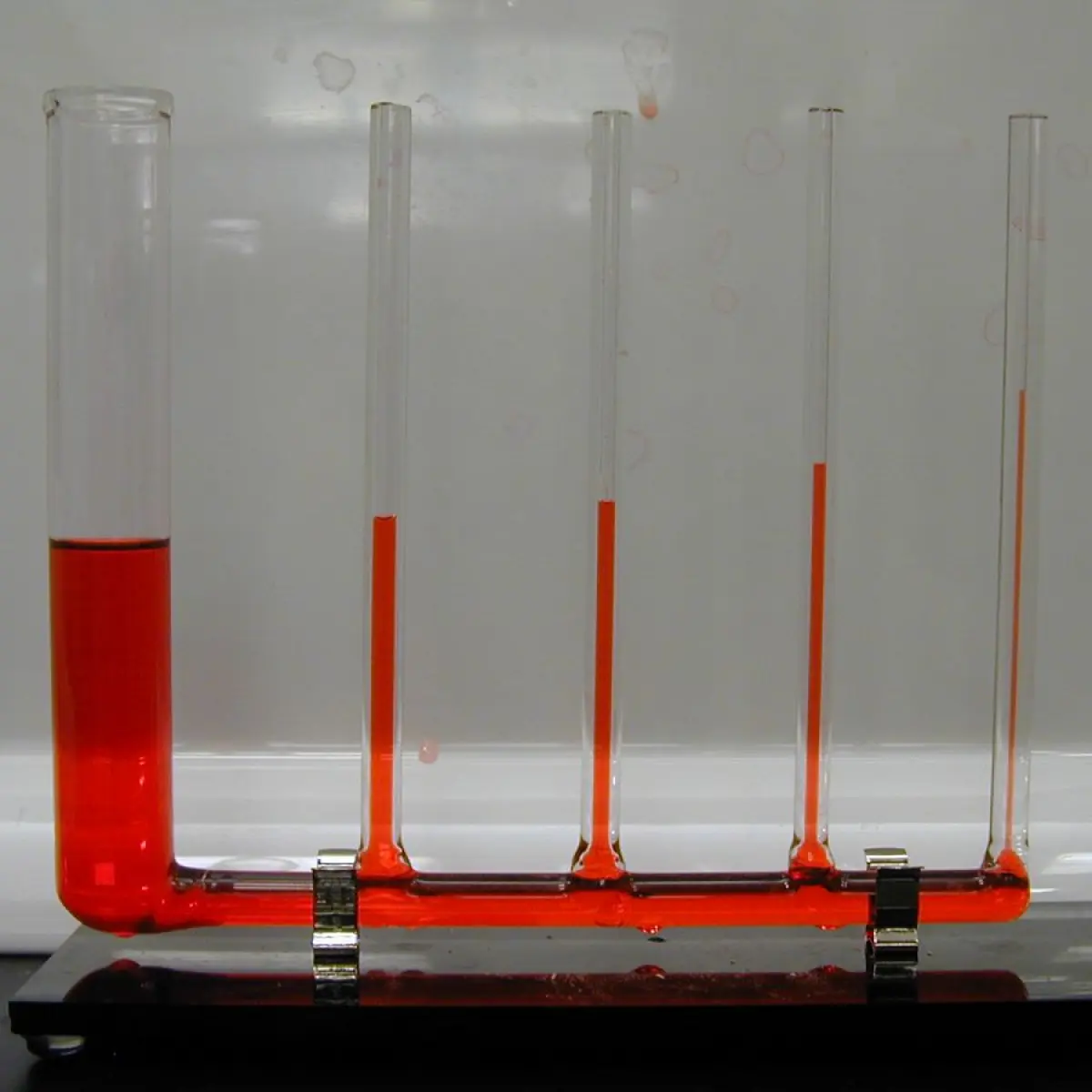

Saat Anda melakukan eksperimen mandiri atau memeriksa gambar bejana berhubungan pada lembar kerja, pastikan untuk selalu memvalidasi kebersihan dinding pipa bagian dalam. Adanya kontaminasi atau efek kapilaritas pada pipa berdiameter terlalu kecil bisa menimbulkan distorsi lengkungan (meniskus) yang merusak akurasi pembacaan meteran tinggi cairan.

Gunakan cairan dengan perbedaan warna yang kontras agar penentuan garis horizontal pembatas muatan menjadi jauh lebih mudah dan objektif. Kombinasi ketelitian visual dan penerapan rumus hidrostatik yang tepat akan memastikan hasil analisis fluida Anda bebas dari kekeliruan fatal.
