Kerap Bingung Menghitung Medan Magnet? Ini Rumus Toroida dan Contoh Soalnya

Menghitung kekuatan medan magnet pada komponen melingkar sering kali membuat kepala pusing karena variabelnya yang tampak rumit. Namun, begitu Anda memahami konsep dasarnya, pengerjaan soal induksi magnetik toroida sebenarnya sangat sistematis dan logis.

Saya sering melihat banyak pelajar terjebak saat mengidentifikasi jari-jari efektif atau menentukan jumlah lilitan yang tepat. Artikel ini akan membedah secara kritis konsep toroida, rumus lengkap, hingga contoh soal nyata agar Anda tidak keliru lagi saat ujian fisika.

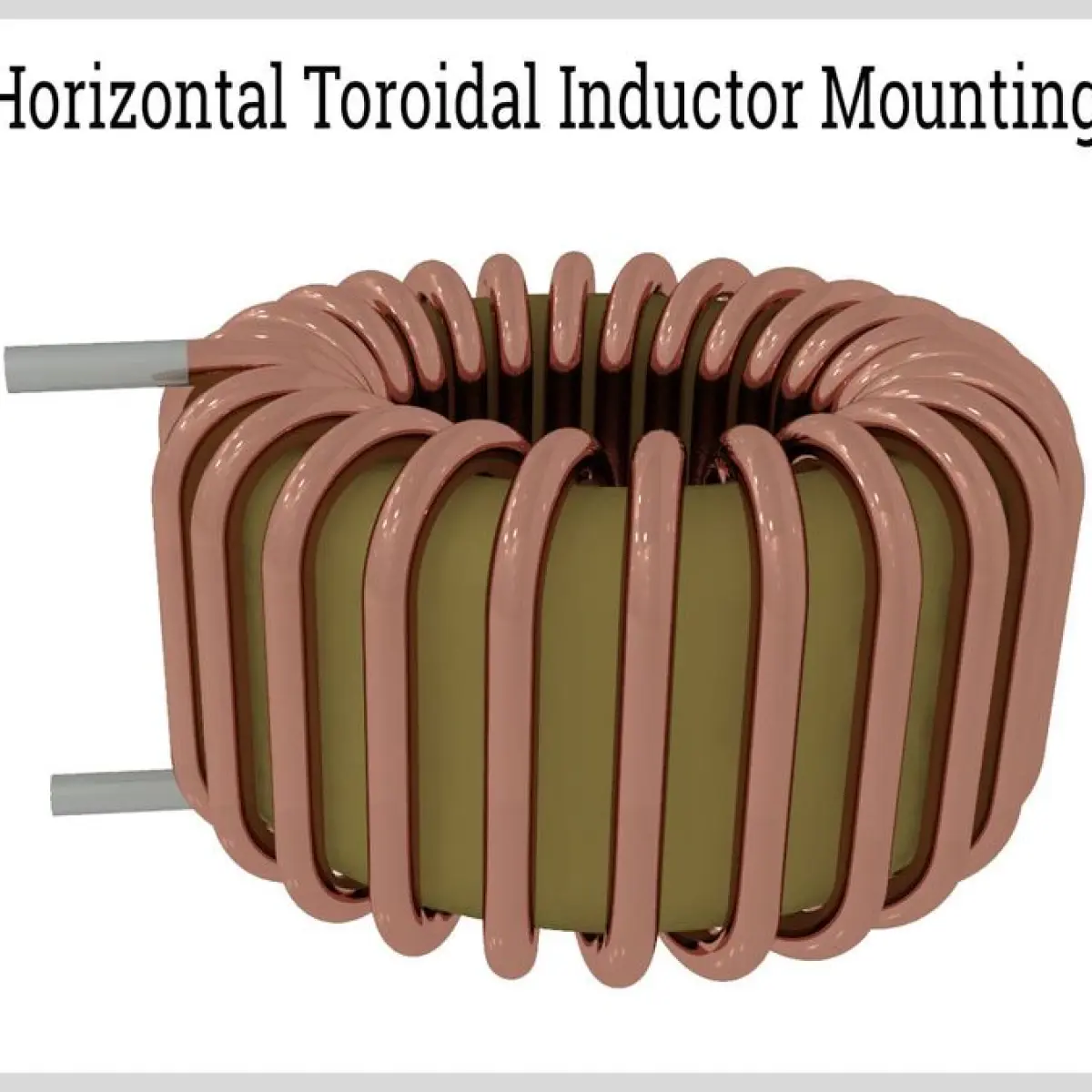

Secara sederhana, toroida adalah sebuah solenoida atau kumparan kawat lurus yang ditekuk sedemikian rupa hingga membentuk lingkaran menyerupai kue donat. Ketika arus listrik dialirkan melalui lilitan kawat tersebut, garis-garis medan magnet akan terbentuk dan terkurung di dalam inti lingkaran tersebut.

Karakteristik unik ini membuat komponen tersebut sangat efisien dalam aplikasi elektronika nyata. Medan magnet yang dihasilkan terfokus secara internal, sehingga meminimalkan kebocoran fluks magnetik ke lingkungan sekitar.

Toroida bertindak seperti jalur melingkar tertutup bagi medan magnet, menjadikannya komponen inti dalam pembuatan transformator berperforma tinggi dan induktor industri.

Namun, geometries yang melingkar ini membawa konsekuensi tersendiri dalam perhitungan fisikanya. Kita tidak bisa lagi menggunakan panjang linier sederhana seperti pada solenoida biasa, melainkan harus melibatkan parameter jari-jari efektif atau radius rata-rata dari pusat lingkaran ke sumbu pusat kumparan.

Rumus Medan Magnet Toroida untuk Menghitung Induksi Magnetik

Untuk mengukur seberapa kuat medan magnet yang dihasilkan pada sumbu pusatnya, kita wajib menggunakan rumus medan magnet toroida yang berbasis pada Hukum Ampere. Besar kuat medan magnet ini sangat dipengaruhi oleh tiga faktor utama: arus listrik, jumlah total lilitan, dan jari-jari efektifnya.

Secara matematis, rumusnya dinyatakan sebagai berikut:

$$B = \frac{\mu_0 \cdot N \cdot I}{2 \cdot \pi \cdot r}$$

Dalam formula di atas, $B$ merupakan besar induksi magnetik toroida yang dinyatakan dalam satuan Tesla (T). Sementara itu, $\mu_0$ adalah permeabilitas ruang hampa yang memiliki nilai konstan $4\pi \times 10^{-7} \text{ Wb/A}\cdot\text{m}$.

Variabel penting lainnya adalah $N$ yang menunjukkan jumlah total lilitan kawat, $I$ untuk kuat arus listrik dalam satuan Ampere (A), dan $r$ (atau kadang ditulis $a$) yang merepresentasikan jari-jari efektif komponen dalam satuan meter (m).

Memahami Parameter Jari-Jari Efektif

Satu hal kritis yang sering memicu kesalahan fatal adalah menentukan nilai $r$. Jari-jari efektif bukanlah jari-jari luar atau jari-jari dalam komponen secara sepihak, melainkan nilai rata-rata dari keduanya.

Jika sebuah soal fisika memberikan data radius dalam dan radius luar, Anda harus menjumlahkan kedua nilai tersebut lalu membaginya dengan dua terlebih dahulu sebelum memasukkannya ke dalam rumus utama.

Cara Menghitung Lilitan Toroida dari Rumus Utama

Bagaimana jika komponennya sudah jadi dan kita justru ingin mencari tahu jumlah lilitannya? Kita hanya perlu membalikkan rumus dasar di atas untuk mendapatkan rumus mencari jumlah lilitan pada toroida secara akurat.

Dengan memindahkan variabel, kita mendapatkan persamaan baru:

$$N = \frac{B \cdot 2 \cdot \pi \cdot r}{\mu_0 \cdot I}$$

Melalui modifikasi rumus ini, cara menghitung besar kuat medan magnet toroida maupun pencarian komponen internalnya seperti arus atau lilitan menjadi jauh lebih mudah diprediksi.

Kumpulan Contoh Soal Toroida dan Pembahasan Lengkap

Teori tanpa penerapan langsung akan terasa mengambang dan sulit dicerna dengan baik. Mari kita bedah beberapa variasi studi kasus konkret berdasarkan data riil dari ujian fisika untuk melihat bagaimana rumus-rumus di atas bekerja di lapangan.

Kasus 1: Mencari Jumlah Lilitan Kawat

Sebuah toroida memiliki jari-jari efektif sebesar $0,3\text{ m}$ dan dialiri oleh arus listrik berkurang atau konstan sebesar $0,9\text{ A}$. Jika induksi magnetik yang timbul pada sumbu toroida tercatat sebesar $6 \times 10^{-5}\text{ T}$, berapakah jumlah lilitannya?

Mari kita bedah persamaannya menggunakan nilai perhitungan yang akurat berdasarkan data dari Roboguru Ruangguru:

$$6 \times 10^{-5} = \frac{4\pi \times 10^{-7} \cdot N \cdot 0,9}{2\pi \cdot 0,3}$$

Setelah kita menyederhanakan pecahan dengan membagi $4\pi$ dengan $2\pi$, kita mendapatkan angka $2$. Kemudian, $2 \times 0,9 / 0,3$ menghasilkan angka $6$. Persamaan menyusut menjadi:

$$6 \times 10^{-5} = 6 \times 10^{-7} \cdot N$$

Dengan membagi kedua sisi, kita mendapatkan nilai $N = 100\text{ lilitan}$. Perhitungan ini terbukti sangat presisi dan bersih tanpa desimal yang rumit.

Kasus 2: Menghitung Induksi Magnetik Total

Mari kita lihat skenario kedua yang dilansir dari platform pembelajaran online Scribd. Sebuah komponen toroida dirancang dengan spesifikasi jari-jari sebesar $5\text{ cm}$ (yang wajib kita ubah menjadi $0,05\text{ m}$).

Komponen ini memiliki jumlah lilitan sebanyak $500\text{ lilitan}$ dan dialiri arus listrik konstan sebesar $4\text{ A}$. Masukkan seluruh angka ini ke dalam rumus standar:

$$B = \frac{4\pi \times 10^{-7} \cdot 500 \cdot 4}{2\pi \cdot 0,05}$$

Sederhanakan bagian $4\pi / 2\pi$ menjadi $2$. Kalikan dengan $500$ dan $4$ untuk mendapatkan $4000$. Terakhir, bagi dengan $0,05$ untuk mendapatkan hasil akhir induksi magnetik sebesar $8 \times 10^{-3}\text{ T}$.

Kasus 3: Analisis Parameter dengan Arus Rendah

Pada kasus ketiga yang bersumber dari materi Daftarsekolah SPMB Teknokrat, terdapat toroida dengan jari-jari $a = 20\text{ cm}$ atau setara dengan $2 \times 10^{-1}\text{ m}$. Perangkat ini dialiri arus listrik yang cukup kecil, yaitu sebesar $0,8\text{ A}$.

Skenario variatif seperti ini menuntut ketelitian tinggi dalam konversi satuan mikro atau centimeter ke dalam standar internasional (meter) agar hasil akhirnya tidak bergeser satu desimal pun.

Perbandingan Parameter Fisik pada Berbagai Kasus Toroida

Untuk memudahkan Anda melihat bagaimana perubahan dimensi fisik memengaruhi hasil akhir perhitungan medan magnet, saya telah merangkum data dari ketiga kasus di atas ke dalam struktur yang lebih ringkas.

Melalui data di atas, terlihat jelas secara kritis bahwa semakin kecil jari-jari efektif dan semakin besar arus yang diberikan, maka kerapatan fluks atau induksi magnetik yang dihasilkan akan melonjak drastis.

Kekurangan dan Sisi Kritis Desain Toroida dalam Praktik

Meskipun secara teori fisika komponen ini tampak sempurna karena mampu mengurung medan magnet dengan sangat baik, Anda harus tahu bahwa toroida memiliki kelemahan nyata dalam proses manufaktur dan aplikasinya.

• Proses penggulungan kawat tembaga jauh lebih sulit dan kompleks dibandingkan dengan solenoida lurus biasa, sehingga membutuhkan mesin khusus yang mahal.
• Keterbatasan ruang di dalam lubang tengah donat membatasi diameter kawat tebal yang bisa digunakan, sehingga kurang fleksibel untuk arus yang sangat masif.
• Aksesibilitas perawatan sangat buruk; jika terjadi kerusakan atau korsleting pada lilitan bagian dalam, seluruh kumparan biasanya harus diganti total.

Pemahaman menyeluruh mengenai geometri lingkaran, konversi satuan centimeter ke meter yang disiplin, serta penguasaan modifikasi rumus dasar menjadi kunci utama agar Anda tidak lagi terjebak oleh variasi soal sekecil apa pun di lembar ujian.
