Akurasi Tinggi 0,01 mm, Ini Daftar Benda yang Dapat Diukur dengan Mikrometer Sekrup

Mengetahui daftar benda yang dapat diukur dengan mikrometer sekrup secara tepat menjadi kunci utama untuk menghasilkan pengukuran berakurasi tinggi di dunia teknik dan laboratorium. Ketika Anda dihadapkan pada material super tipis, alat ukur biasa seperti penggaris dipastikan gagal memberikan data yang valid. Di sinilah fungsi mikrometer sekrup menjadi krusial karena mampu membaca dimensi benda kerja berukuran kecil yang tidak bisa dijangkau oleh alat ukur lainnya.

Sebagai instrumen presisi, alat ini dirancang khusus untuk mengukur besaran panjang, ketebalan, diameter luar, diameter dalam, garis tengah lubang, hingga kedalaman benda kerja yang berukuran sangat kecil atau tipis. Karakteristik dimensinya yang spesifik membuat alat ini menjadi andalan para praktisi di bengkel bubut maupun laboratorium fisika. Kehadirannya memastikan setiap komponen mekanis yang membutuhkan tingkat kerapatan tinggi dapat diproduksi tanpa kesalahan ukuran.

Tidak semua objek membutuhkan alat ukur dengan akurasi ekstrem. Berdasarkan catatan sejarah, alat ini pertama kali ditemukan pada abad ke-17 oleh seorang ilmuwan bernama William Gascoigne. Sejak awal penciptaannya, instrumen ini difokuskan untuk memecahkan masalah pengukuran objek yang membutuhkan akurasi tingkat tinggi yang tidak bisa diakomodasi oleh penggaris biasa.

Secara umum, objek yang menjadi target pengukuran instrumen ini memiliki batas ukuran maksimal 25 mm untuk model standar. Menurut penjelasan Mikrajuddin Abdullah (2004:44) dalam buku IPA Fisika SMP dan MTs Jilid 1 untuk Kelas VII, mikrometer sekrup digunakan untuk pengukuran panjang di bawah 0.1 mm dengan tingkat ketelitian 0,01 mm. Tingkat ketelitian tinggi ini tidak bisa dicapai oleh jangka sorong biasa yang beredar di pasaran.

Benda Kerja Tipis dengan Kebutuhan Presisi Tinggi

Objek utama yang paling sering diukur menggunakan instrumen ini adalah material berbentuk lembaran yang sangat tipis. Dalam industri manufaktur, variasi ketebalan sedikit saja pada bahan baku dapat merusak seluruh sistem mekanis. Oleh karena itu, pengujian dimensi lembaran material wajib dilakukan secara berkala sebelum masuk ke tahap perakitan.

• Pelat logam atau lempengan besi tipis yang digunakan untuk komponen elektronik.
• Kertas industri, karton kemasan, atau foil pembungkus makanan.
• Kawat tembaga, kabel listrik, dan untaian serat optik.
• Pisau silet, cutter, atau bilah gergaji mesin mikro.
• Kaca preparat laboratorium dan lensa optik tipis.

Komponen Silinder Berdiameter Kecil

Selain material pipih, objek berbentuk tabung atau silinder dengan penampang mini juga menjadi domain utama alat ini. Pengukuran diameter luar silinder kecil membutuhkan titik jepit yang stabil agar objek tidak bergeser saat sekrup diputar. Melalui penekanan yang konsisten, deviasi hasil ukur dapat ditekan sekecil mungkin.

• Garis tengah atau diameter luar bola gotri (ball bearing).
• Poros dinamo kecil atau as roda pada jam dinding.
• Diameter luar sekrup, baut mikro, dan jarum jahit.
• Pipa kapiler yang digunakan dalam eksperimen kimia.

Memahami Konstruksi Alat Lewat Bagian Bagian Mikrometer Sekrup dan Fungsinya

Untuk mengukur benda-benda presisi di atas dengan benar, Anda harus memahami anatomi dari alat ini terlebih dahulu. Setiap komponen memiliki peran spesifik untuk menjaga stabilitas dan akurasi saat proses penjepitan objek berlangsung. Kehilangan fungsi pada satu bagian saja akan langsung merusak validitas data yang Anda peroleh.

Komponen pertama yang paling mencolok adalah frame atau kerangka yang berbentuk seperti huruf C atau U. Frame ini sengaja terbuat dari logam tebal tahan panas untuk meminimalkan efek pemuaian akibat suhu sekitar. Di ujung frame terdapat anvil atau poros tetap, yaitu bagian ujung yang tidak bergerak yang berfungsi untuk menahan objek saat dijepit oleh poros geser (spindle).

Di bagian badan alat, terdapat silinder bagian dalam yang disebut sleeve, tempat di mana skala utama berada. Di atas sleeve, terdapat thimble atau skala putar yang bisa digerakkan maju mundur oleh pengguna. Terakhir, pada bagian ujung paling belakang terdapat ratchet knob yang berfungsi untuk mengencangkan penekanan poros geser hingga berbunyi klik, memastikan tekanan penjepitan tidak berlebihan.

Mengapa Alat Ini Jauh Lebih Unggul untuk Objek Mikro?

Bagi orang awam, pertanyaan mengenai "apa bedanya mikrometer sekrup dan jangka sorong" sering kali muncul saat memilih alat ukur di bengkel. Perbedaan paling mendasar terletak pada tingkat ketelitiannya. Mikrometer sekrup memiliki tingkat ketelitian mencapai 0,01 mm atau 0,001 cm, yang berarti memiliki kemampuan 10 kali lebih tinggi daripada jangka sorong dengan ketelitian sebesar 0,1 mm.

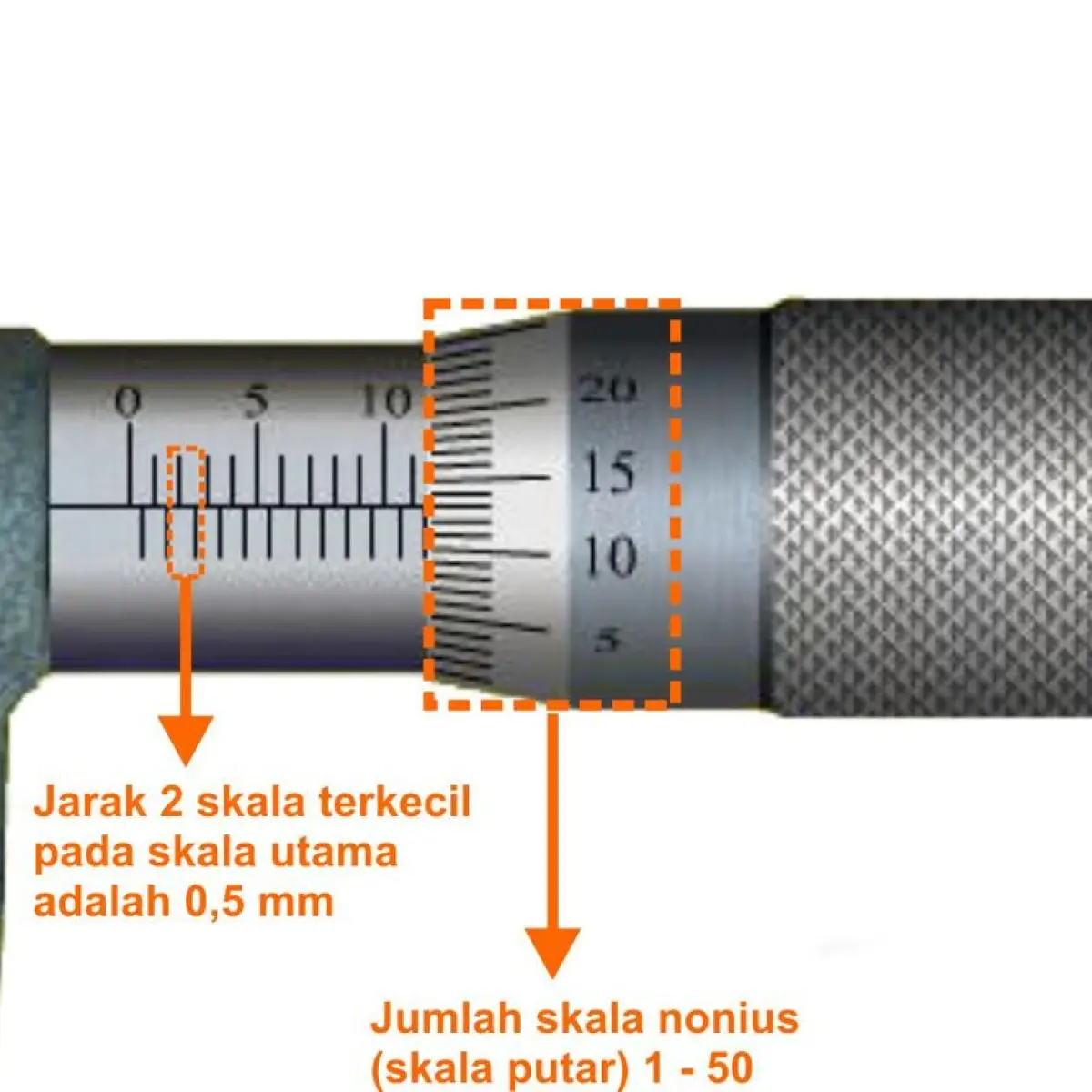

Bahkan, beberapa variasi modern yang canggih mampu mengukur dalam kisaran mikrometer ($\mu$m) atau beberapa persepuluh mikrometer. Keunggulan akurasi ini didorong oleh mekanisme ulir sekrup pada mur utama yang bernilai 0,5 mm per satu putaran penuh. Dengan skala nonius atau skala putar yang terdiri dari 50 bagian skala, nilai satu skala putar dihitung dengan rumus berikut:

$$\text{Nilai Skala Putar} = \frac{0,5 \text{ mm}}{50} = 0,01 \text{ mm}$$

Untuk memberikan gambaran yang lebih terstruktur mengenai kapabilitas ukur kedua alat ini, berikut adalah tabel komparasi spesifikasi teknis berdasarkan standar alat ukur mekanis yang umum digunakan di industri.

Panduan Praktis Bagaimana Cara Menggunakan Mikrometer Sekrup Manual

Berdasarkan pengalaman saya memandu praktikan di laboratorium teknik, kesalahan fatal yang paling sering dijumpai adalah memutar thimble terlalu keras menggunakan tangan kosong tanpa memanfaatkan ratchet. Hal ini dapat membuat mekanisme ulir cepat aus dan merusak struktur benda kerja yang lunak seperti kertas atau kabel tembaga. Ikuti langkah-langkah berurutan di bawah ini untuk mendapatkan hasil ukur yang valid.

1. Bersihkan permukaan anvil dan spindle menggunakan kain bersih untuk menghilangkan debu atau sisa pelumas yang menempel.
2. Buka celah pengukuran dengan memutar thimble berlawanan arah jarum jam hingga jaraknya lebih besar dari ketebalan benda kerja.
3. Letakkan benda kerja, misalnya bertindak sebagai alat untuk mengukur ketebalan kertas, tepat di antara anvil dan spindle.
4. Putar thimble searah jarum jam secara perlahan sampai permukaan spindle mulai menyentuh permukaan benda kerja.
5. Pindahkan jari Anda ke bagian ratchet knob di ujung belakang, lalu putar perlahan sebanyak 2-3 kali putaran hingga terdengar bunyi klik halus.
6. Kunci posisi poros dengan memutar tuas lock nut agar skala tidak bergeser saat Anda membaca hasil pengukuran.

Langkah Tepat dan Cara Membaca Mikrometer Sekrup Tanpa Keliru

Setelah objek terkunci dengan aman, langkah kritis berikutnya adalah membaca kombinasi angka pada skala utama dan skala putar. Proses ini membutuhkan ketelitian mata agar tidak terjadi kesalahan paralaks saat melihat garis sejajar. Dari kasus yang sering saya temui, banyak pemula keliru membaca garis setengah milimeter pada bagian bawah skala utama.

Pertama, perhatikan angka terakhir yang dilewati oleh thimble pada skala utama di silinder sleeve. Skala utama ini memiliki garis atas yang menunjukkan satuan milimeter penuh (1 mm, 2 mm, 3 mm, dan seterusnya) serta garis bawah yang menunjukkan nilai setengah milimeter (0,5 mm). Jika garis bawah setelah angka utama terlihat, maka nilai dasar Anda harus ditambah 0,5 mm.

Kedua, lihat garis pada skala putar (thimble) yang lurus atau sejajar dengan garis horizontal tengah skala utama. Kalikan angka skala putar tersebut dengan konstanta ketelitian alat yaitu 0,01 mm. Langkah terakhir adalah menjumlahkan nilai dari skala utama dengan nilai dari skala putar tersebut untuk mendapatkan hasil akhir ketebalan benda kerja secara absolut.

Menjaga performa alat ukur ini agar tetap berada pada tingkat presisi tertinggi memerlukan penyimpanan khusus di dalam kotak beludru setelah dibersihkan dengan oli antikarat. Mengingat fungsinya yang krusial untuk mengukur benda-benda mikro berukuran di bawah 25 mm, kalibrasi titik nol secara berkala menggunakan gauge block menjadi prosedur wajib yang tidak boleh diabaikan oleh para praktisi industri.
