Akurasi hingga 0,02 mm Ini Alasan Utama Fungsi Skala Vernier Sangat Vital

Menghadapi komponen mesin dengan toleransi super ketat sering kali memicu sakit kepala jika Anda hanya mengandalkan penggaris biasa. Faktanya, fungsi skala vernier adalah untuk memberikan akurasi ekstra yang tidak bisa dijangkau oleh alat ukur standar dengan memecah satuan terkecil skala utama menjadi pecahan yang jauh lebih halus.

Ketika Anda harus mengukur diameter komponen mikro, selisih sekian fraksi milimeter menentukan apakah komponen tersebut berfungsi atau justru merusak seluruh sistem mekanis. Skala sekunder ini hadir sebagai solusi mutlak di dunia teknik presisi.

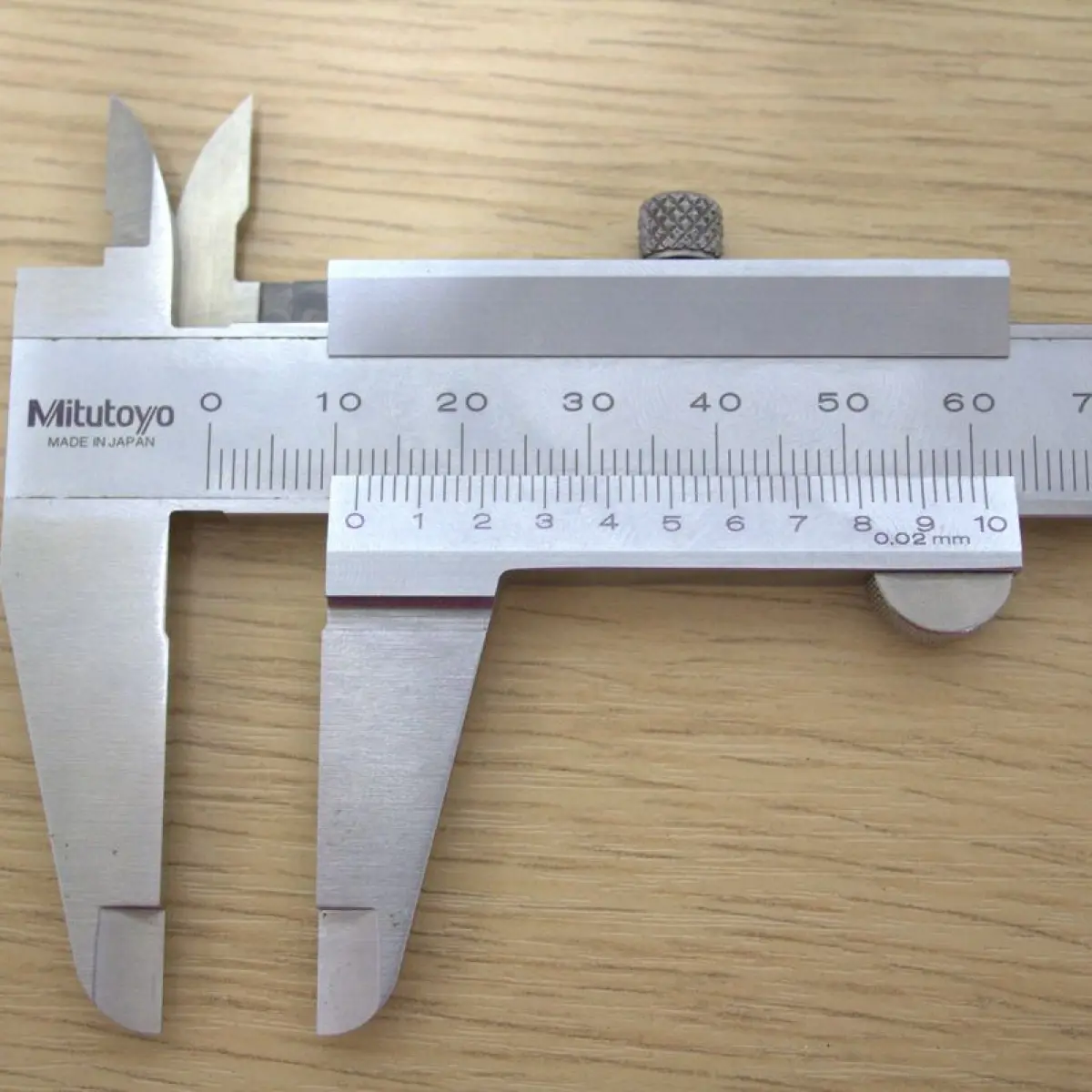

Banyak mekanik pemula yang bingung saat pertama kali melihat deretan garis rapat di rahang geser jangka sorong. Pemahaman yang keliru mengenai komponen ini sering kali mengakibatkan kesalahan fatal pada hasil produksi masal.

---

Sejarah dan Evolusi Peranti Nonius di Dunia Pengukuran

Dunia pengukuran modern berutang besar pada abad ke-17. Skala sekunder atau vernier ini ditemukan pada tahun 1631 oleh seorang matematikawan asal Prancis bernama Pierre Vernier untuk menambah ketepatan ekstra pada alat ukur.

Sebelum populer dengan nama penemunya, komponen ini memiliki sejarah penamaan yang cukup panjang di berbagai belahan dunia. Skala vernier dalam beberapa bahasa disebut nonius, merujuk pada matematikawan dan kosmografer Portugis bernama Pedro Nunes yang hidup pada periode 1502 hingga 1578.

Istilah nonius dalam bahasa Inggris digunakan secara luas hingga akhir abad ke-18 oleh para ilmuwan sebelum akhirnya bergeser.

Nama "vernier" sendiri mulai dipopulerkan oleh astronom Prancis bernama Jérôme Lalande melalui buku buatannya yang berjudul Traité d'astronomie pada tahun 1764. Berkat publikasi dua jilid tersebut, dunia internasional mulai menyatukan persepsi mengenai komponen krusial ini.

Penggunaan skala ini kemudian dijelaskan secara rinci dalam bahasa Inggris oleh John Barrow, seorang ahli matematika dan sejarawan, melalui bukunya yang berjudul Navigatio Britannica pada tahun 1750. Informasi terstruktur ini yang kemudian mendasari standardisasi alat ukur presisi di era manufaktur modern hingga tahun 2026 ini.

---

Memahami Fungsi Skala Vernier dan Bedanya Skala Utama dan Skala Nonius

Bagi Anda yang sering bertanya mengenai "fungsi jangka sorong untuk apa" sebenarnya di bengkel kerja, jawabannya terletak pada kombinasi dua jenis skalanya. Alat ukur pembacaan manual mengandalkan kolaborasi dinamis antara skala diam dan skala yang bergeser.

Secara mendasar, bedanya skala utama dan skala nonius terletak pada posisi, fungsi, dan nilai satuannya. Skala utama bersifat statis dan menunjukkan nilai kasar dalam satuan milimeter atau sentimeter, mirip dengan fungsi penggaris biasa pada umumnya.

Sementara itu, skala vernier atau nonius bertugas sebagai pembagi fraksional. Komponen ini bergerak bersama rahang geser untuk menentukan nilai desimal di belakang koma dengan tingkat ketelitian yang sangat tinggi.

Mari kita lihat perbandingan ketelitian fisik antara alat ukur biasa dengan alat yang memanfaatkan skala vernier agar Anda mendapatkan gambaran yang jelas.

Dari data di atas, terlihat jelas bahwa jangka sorong tanpa skala yang sudah ada sejak zaman Tiongkok kuno dinasti Qin tahun 9 Masehi telah mengalami lompatan teknologi yang luar biasa setelah Pierre Vernier mengintegrasikan temuannya.

Tanpa adanya komponen pembagi ini, Anda tidak akan pernah bisa mengukur ketebalan plat tipis atau diameter dalam tabung silinder secara akurat.

---

Panduan Praktis Cara Membaca Jangka Sorong Secara Tepat

Dalam kasus yang sering saya temui di lapangan, kesalahan membaca hasil ukur bukan disebabkan oleh alat yang rusak, melainkan karena posisi mata pengamat yang mengalami paralaks atau ketidakpahaman menentukan garis lurus. Menggunakan alat ini membutuhkan ketelitian visual yang tinggi.

Berikut adalah langkah demi langkah untuk membaca hasil pengukuran pada jangka sorong dengan benar:

1. Bersihkan permukaan benda kerja dan rahang jangka sorong dari debu atau sisa oli sebelum pengujian.
2. Jepit benda kerja secara pas menggunakan rahang bawah untuk diameter luar, atau bentangkan rahang atas untuk alat untuk mengukur diameter tabung.
3. Kunci baut pengencang agar posisi rahang geser tidak berubah ketika Anda mengangkat alat ukur.
4. Baca nilai pada skala utama yang letaknya tepat di sebelah kiri angka nol pada skala vernier.
5. Cari garis pada skala vernier yang posisinya benar-benar tegak lurus atau berhimpit dengan garis di skala utama.
6. Kalikan jumlah garis vernier yang berhimpit tersebut dengan nilai ketelitian alat (misalnya 0,02 mm).
7. Jumlahkan nilai dari skala utama dengan nilai hasil perkalian skala vernier tersebut untuk mendapatkan hasil akhir.

Kesalahan umum yang saya lihat adalah mekanik terburu-buru membaca tanpa memastikan rahang benar-benar tegak lurus dengan benda kerja. Hal ini membuat posisi angka nol bergeser dan merusak akurasi yang seharusnya bisa mencapai 0,02 mm bahkan lebih kecil.

---

Bagaimana Cara Menggunakan Mikrometer Sekrup dengan Skala Nonius

Selain terdapat pada jangka sorong, sistem pembagian fraksional ini juga disematkan pada alat ukur mikrometer sekrup untuk mengejar akurasi tingkat mikron yang jauh lebih ekstrem.

Prinsip kerjanya sedikit berbeda karena alat ini menggunakan sistem ulir presisi yang diputar melalui komponen bernama thimble.

Untuk menjawab pertanyaan teknis seperti "bagaimana cara menggunakan mikrometer sekrup" secara benar di laboratorium kerja, Anda harus memahami struktur pembacaan silindrisnya yang khas.

Ukuran awal skala atas atau skala utama pada alat ukur mikrometer bervariasi tergantung jenis rentang kerjanya, antara lain: 0–25 mm, 25–50 mm, 50–75 mm, 75–100 mm, dan seterusnya.

Nilai satu garis atau strip pada skala bawah mikrometer adalah 0,50 mm, sedangkan nilai satu garis atau strip pada skala thimble yang bertindak sebagai nonius adalah 0,01 mm dengan total keseluruhan 50 garis dalam satu putaran penuh.

• Pastikan anvil dan spindle dalam kondisi bersih sempurna sebelum digunakan.
• Putar thimble hingga poros mendekati benda kerja, lalu gunakan ratchet knob untuk pengetatan halus sampai berbunyi klik tiga kali.
• Amati garis horizontal skala utama, lalu liat garis skala thimble yang sejajar lurus dengan garis horizontal tersebut.

Dari pengalaman saya menangani kalibrasi alat ukur, memutar thimble terlalu keras tanpa menggunakan ratchet knob adalah cara instan untuk merusak ulir presisi mikrometer. Hal tersebut membuat pembacaan skala nonius tidak lagi valid dan merusak reliabilitas alat ukur.

---

Perawatan Esensial Agar Skala Presisi Tetap Akurat

Menjaga fisik komponen vernier tetap bersih adalah kunci utama mempertahankan ketepatan angka ukurnya. Gesekan konstan dengan material kasar bisa mengikis garis-garis pembagian yang dicetak tipis pada permukaan logam alat ukur Anda.

Pastikan Anda selalu menyimpan instrumen ini di dalam kotak khususnya setelah diolesi lapisan tipis minyak pelindung non-korosif untuk mencegah timbulnya karat.

Keberadaan karat sekecil apa pun di area rahang geser akan menambah hambatan mekanis dan menggeser titik nol sejati. Pengujian kalibrasi secara berkala menggunakan blok ukur standar standar merupakan prosedur wajib untuk menjamin fungsionalitas jangka panjang perangkat di industri presisi.
