Cara Akurat Ukur Kapasitor Keramik untuk Atasi Perangkat Mati Total

Menemukan perangkat elektronik kesayangan mati total secara mendadak pasti membuat Anda jengkel setengah mati. Sering kali, biang keladi dari masalah besar ini hanyalah sebuah komponen sekecil biji beras yang mengalami korsleting. Saya sering menemui kasus di mana komponen pasif seperti kapasitor keramik menjadi penyebab utama kegagalan sistem.

Memahami cara mengukur kapasitor secara akurat adalah keahlian wajib jika Anda ingin melakukan perbaikan mandiri dengan sukses. Sebagai seseorang yang berkecimpung di dunia komponen, saya melihat banyak pemula langsung menyerah saat menghadapi komponen jenis ini. Bentuknya yang mini dan tanpa kutub sering kali membingungkan saat diuji.

Pengalaman berharga datang dari seorang praktisi laboratorium kalibrasi yang membagikan catatan pentingnya dalam menangani kasus kerusakan fatal. Beliau menceritakan pengalamannya saat menangani perangkat kontrol milik klien yang mati total hanya akibat satu kapasitor SMD yang mengalami short.

Kejadian tersebut menegaskan bahwa memahami karakteristik dan kerusakan pada kapasitor SMD adalah ilmu wajib bagi siapa saja yang bergelut di bidang elektronika. Tanpa pemahaman ini, Anda hanya akan menebak-nebak kerusakan tanpa arah yang jelas. Kapasitor jenis keramik dan SMD tidak memiliki tanda visual yang kentara saat rusak, berbeda dengan kapasitor elektrolit yang bisa kembung. Oleh karena itu, kita membutuhkan instrumen yang tepat sebagai alat cek kapasitor rusak.

Memahami kerusakan sekecil apa pun pada komponen permukaan (SMD) adalah kunci utama dalam menyelamatkan modul kontrol industri yang mahal dari vonis mati total.

Lembaga terpercaya seperti Mikmar Gracindo juga menyatakan bahwa menggunakan multimeter digital adalah salah satu metode yang sangat bisa diandalkan. Keandalan ini memberikan hasil ukur yang presisi dibandingkan sekadar mengira-ngira kondisi fisik komponen.

Persiapan Wajib dan Tutorial Membuang Muatan Kapasitor

Sebelum Anda menempelkan probe alat ukur ke komponen, ada satu prosedur keselamatan yang mutlak dilakukan. Anda harus memastikan tidak ada sisa tegangan listrik yang terperangkap di dalam komponen tersebut. Menyimpan muatan listrik adalah fungsi dasar komponen ini, dan sisa energi di dalamnya bisa merusak sirkuit internal multimeter Anda. Oleh karena itu, Anda memerlukan tutorial membuang muatan kapasitor yang aman sebelum memulai proses pengujian.

Untuk komponen kecil dengan batas tegangan manual di bawah 50 volt, Anda bisa mengosongkan muatannya secara mandiri. Caranya adalah dengan menggunakan obeng terisolasi secara hati-hati untuk menghubungkan kedua kakinya. Namun, jika Anda berhadapan dengan komponen pada jalur tegangan tinggi, metode obeng tersebut sangat dilarang karena memicu percikan api.

Spesifikasi resistor penguras muatan ukuran 10k ohm dengan daya 5-watt sangat ideal untuk melepaskan muatan secara aman. Hubungkan kaki-kaki komponen ke resistor tersebut selama beberapa detik hingga seluruh energi listriknya terkuras habis. Setelah memastikan komponen benar-benar kosong, barulah proses pengujian fisik yang sebenarnya bisa kita lakukan.

Langkah Nyata Mengukur Kapasitor dengan Multimeter Digital

Mari kita bahas cara kerja yang paling sering saya gunakan sehari-hari di meja kerja. Melakukan metode mengukur kapasitor dengan multimeter digital memberikan angka pasti yang langsung bisa kita bandingkan dengan spesifikasi pabrik.

Pertama, putar sakelar selektor pada multimeter digital Anda ke mode pengukuran kapasitansi yang biasanya disimbolkan dengan tanda dua garis sejajar. Pastikan Anda memilih batas ukur yang sesuai dengan kapasitas nominal komponen yang tertera di bodi. Sebagai contoh, gunakan rentang 0 sampai 200 pF pada multimeter untuk mengukur kapasitor keramik yang memiliki nilai nominal sebesar 100 pF.

Pemilihan rentang yang tepat ini sangat krusial agar resolusi pembacaan angka menjadi maksimal. Sebaliknya, jika Anda mengukur jenis lain seperti komponen elektrolit berkekuatan 1000 μF, Anda harus menggeser selektor ke rentang 0 sampai 2000 μF. Untuk jenis keramik yang sedang kita bahas, nilainya biasanya berada di kisaran pikofarad hingga nanofarad.

Tempelkan probe merah dan probe hitam ke masing-masing kaki komponen keramik secara bebas karena jenis ini tidak memiliki polaritas. Tunggu beberapa saat hingga angka di layar digital berhenti bergerak dan menunjukkan nilai yang stabil.

Mari kita hitung bersama agar Anda mendapatkan gambaran nyata mengenai kondisi komponen yang sedang diuji. Jika kapasitor berukuran 100 pF memiliki tingkat toleransi sebesar ±10%, nilai terukurnya harus berada di antara 90 pF dan 110 pF. Jika angka yang muncul di layar multimeter Anda berada di luar rentang batas tersebut, komponen tersebut sudah mengalami penurunan kualitas. Anda harus segera menggantinya dengan suku cadang baru agar sirkuit bisa bekerja normal kembali.

Alternatif Menggunakan Multimeter Analog dan LCR Meter

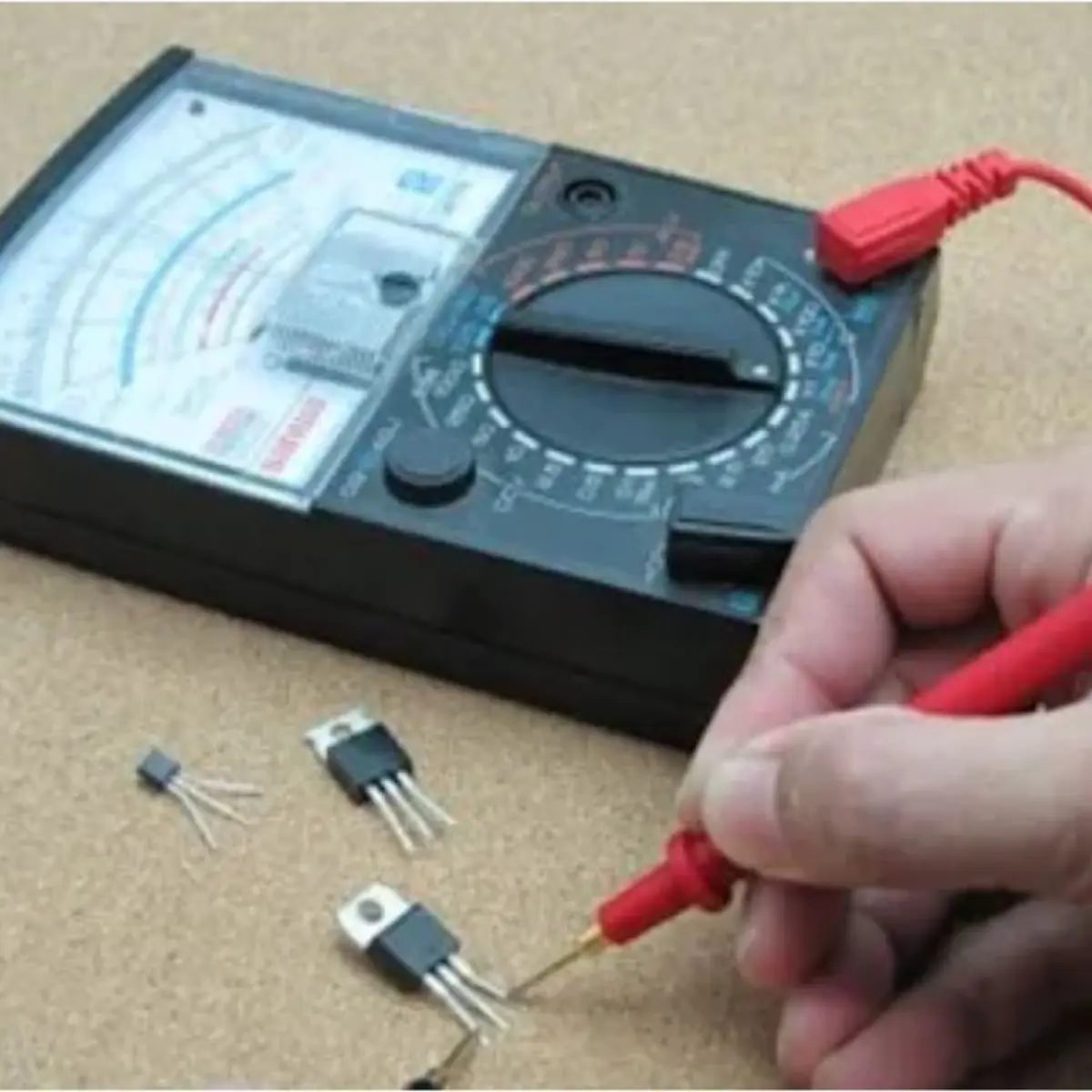

Bagaimana jika Anda hanya memiliki multitester model lama yang masih menggunakan jarum penunjuk? Anda tetap bisa menggunakannya untuk melakukan pengecekan kondisi dasar komponen apakah masih hidup atau sudah mati. Pengukuran menggunakan skala ohm x1K adalah setelan wajib pada multimeter analog saat menguji komponen non-polar ini.

Tempelkan kedua probe ke kaki komponen dan perhatikan pergerakan jarum indikator secara saksama. Jarum pada multimeter analog seharusnya bergerak sedikit ke kanan lalu kembali lagi ke posisi semula di sebelah kiri. Jika jarum bergerak ke kanan dan tidak mau kembali, itu menjadi cara cek kapasitor keramik mati atau hidup yang menandakan komponen bocor.

Bagi Anda yang membutuhkan akurasi tingkat tinggi untuk kebutuhan laboratorium, alat khusus jauh lebih disarankan. Anda perlu memahami cara menggunakan lcr meter untuk pemula demi mendapatkan analisis parameter komponen yang jauh lebih lengkap.

LCR meter mampu menampilkan berbagai satuan nilai kapasitansi secara otomatis tanpa perlu menebak rentang pengukuran. Layar alat ini akan menampilkan nilai dalam satuan pF (pikofarad), nF (nanofarad), mF (milifarad), hingga F (farad) secara instan. Berikut adalah perbandingan karakteristik instrumen yang bisa Anda gunakan sebagai acuan di meja perbaikan sirkuit elektronik:

Metode Cepat dan Cara Mengetahui Kapasitor SMD Short

Bekerja dengan papan sirkuit modern mengharuskan kita berhadapan dengan komponen permukaan yang sangat padat. Tantangan terbesar di sini adalah cara mengetahui kapasitor smd short tanpa harus mencabut komponen tersebut dari jalur PCB.

Setel multimeter digital Anda ke mode kontinuitas atau simbol saringan suara yang akan berbunyi bip jika ada sambungan langsung. Tempelkan probe pada kedua ujung kapasitor SMD yang menempel di papan rangkaian tersebut. Jika multimeter mengeluarkan suara bip yang panjang dan terus-menerus, itu menandakan sirkuit di dalam komponen sudah tersambung langsung. Karakteristik ini menunjukkan kondisi korsleting yang menjadi penyebab utama rusaknya sistem suplai daya perangkat Anda.

Kondisi short ini sangat berbeda dengan kerusakan pada perangkat elektronik rumah tangga lainnya. Misalnya, tanda kapasitor kipas angin rusak biasanya ditunjukkan dengan putaran baling-baling yang melemah atau dengungan motor yang berat. Pada sirkuit digital mikro, satu komponen keramik yang mengalami short akan langsung menurunkan tegangan seluruh jalur listrik menjadi nol volt. Itulah mengapa mendeteksi kerusakan ini membutuhkan ketelitian ekstra tinggi menggunakan probe multimeter yang runcing.

Kekurangan Pengukuran Menggunakan Multimeter Standar

Meskipun multimeter digital sangat praktis, alat ini memiliki beberapa keterbatasan yang harus saya sampaikan secara jujur kepada Anda. Multimeter standar sering kali tidak mampu membaca parameter rugi-rugi internal atau Equivalent Series Resistance (ESR). Komponen keramik bisa saja menunjukkan nilai kapasitas yang normal saat diukur menggunakan multimeter pada tegangan rendah.

Namun, komponen tersebut bisa mengalami kegagalan fungsi atau bocor saat dialiri tegangan kerja asli yang tinggi. Kekurangan lainnya adalah kapasitas probe bawaan multimeter terkadang ikut menambah nilai pembacaan sirkuit saat mengukur nilai pikofarad yang sangat kecil. Hal ini bisa menimbulkan bias data jika Anda tidak melakukan kalibrasi titik nol sebelum menguji.

Untuk mendapatkan informasi pasokan komponen resmi atau konsultasi alat ukur berstandar industri, Anda dapat menghubungi layanan pelanggan Hokione di nomor telepon (021) 6121212. Waktu operasional mereka berlangsung pada hari Senin sampai Jumat pukul 08.30 hingga 17.00, serta hari Sabtu pukul 08.30 hingga 14.00.

Gunakan multimeter digital sebagai langkah awal pemeriksaan yang cepat untuk melacak kegagalan sirkuit akibat korsleting komponen pasif. Kombinasi ketelitian perhitungan toleransi dan alat ukur yang tepat akan menghemat waktu perbaikan Anda secara signifikan.
