Cara Mudah Membaca Hasil Pengukuran Gambar Mikrometer Sekrup yang Akurat

Menentukan nilai dari kalimat pertanyaan seperti "perhatikan gambar mikrometer sekrup berikut ini besar pengukurannya adalah" sering kali membingungkan jika Anda belum memahami letak garis skalanya. Mengetahui cara membaca nilai pada alat ukur ini dengan tepat sangat krusial untuk mendapatkan data yang valid.

Sebagai praktisi yang sering berhadapan dengan pengujian material, saya melihat banyak pemula keliru karena salah melihat garis pembagi setengah milimeter. Kesalahan sepele tersebut bisa membuat hasil perhitungan melosol jauh dari ukuran yang sebenarnya.

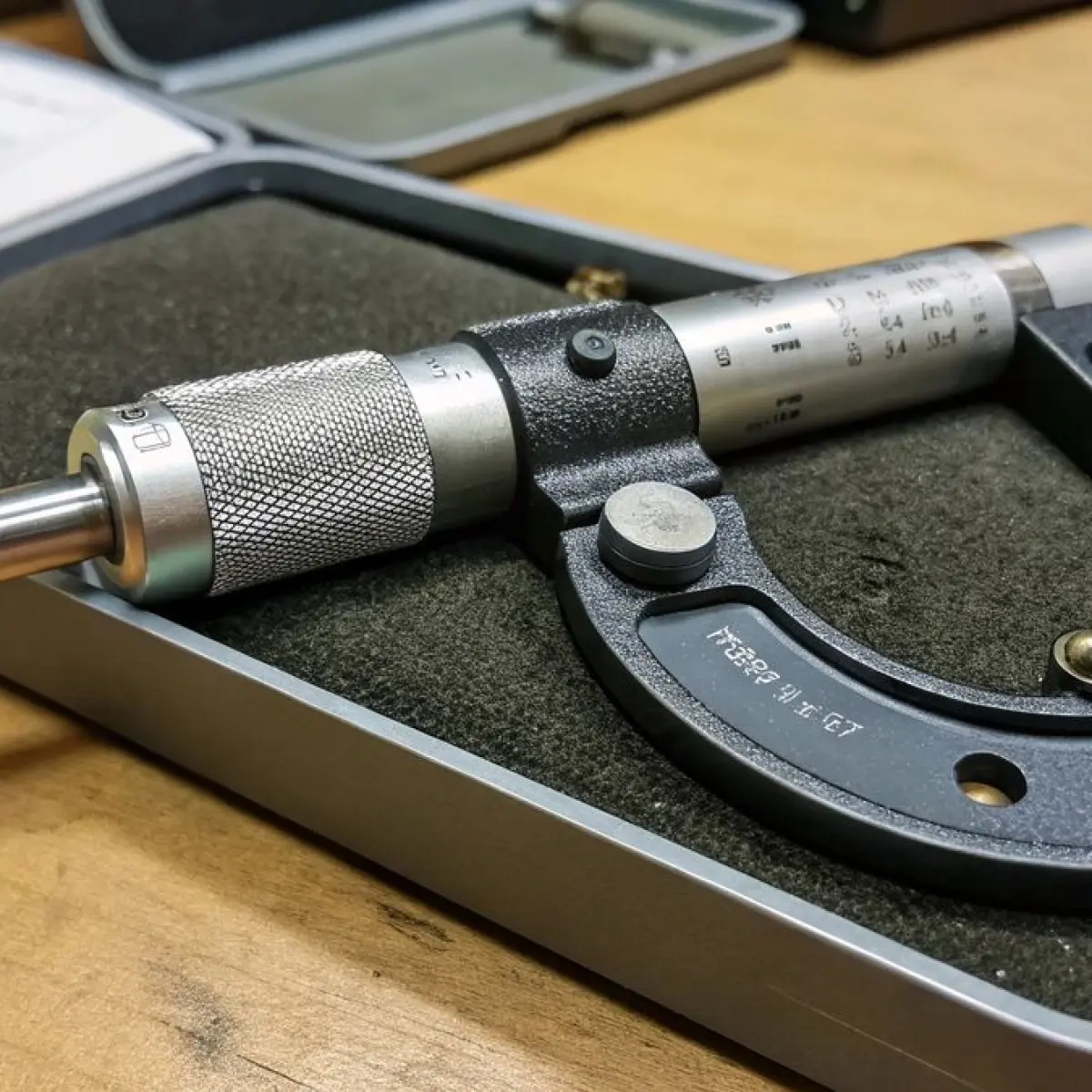

Mikrometer sekrup atau Micrometer Screw Gauge merupakan instrumen mekanis yang krusial untuk mengukur dimensi benda kecil. Alat ini memiliki keunggulan yang jauh lebih spesifik jika dibandingkan dengan alat ukur panjang lainnya.

Mengenal Fungsi dan Karakteristik Alat Ukur Mikrometer

Sebelum masuk ke langkah teknis pembacaan gambar, penting untuk memahami batasan dan kapabilitas dari alat ukur mikrometer ini sendiri. Berdasarkan catatan sejarah, abad ke-17 adalah waktu pertama kali mikrometer sekrup ditemukan oleh seorang ilmuwan bernama William Gascoigne.

Pada awal penemuannya, alat ukur ini tidak langsung digunakan di bengkel atau pabrik modern seperti sekarang. Saat pertama kali digunakan, mikrometer sekrup dipakai untuk mengukur benda-benda di luar angkasa melalui teleskop dan mengukur jarak sudut di antara bintang.

Seiring berjalannya waktu, fungsi mikrometer sekrup adalah untuk mengukur besaran panjang, lebar, ketebalan, atau diameter suatu benda yang berukuran kecil atau tipis. Alat ini memiliki batas maksimal panjang benda yang dapat diukur mencapai 25 mm.

Objek yang Sering Diukur

Dalam praktik industri maupun eksperimen laboratorium fisik, terdapat beberapa contoh benda yang diukur dengan mikrometer sekrup secara intensif. Pemilihan alat ini didasarkan pada kebutuhan tingkat akurasi tinggi yang tidak bisa dipenuhi oleh penggaris biasa.

Dilansir dari Bhinneka, terdapat 4 fungsi umum mikrometer sekrup yang sering dijumpai dalam kegiatan teknis harian:

• Mengukur ketebalan benda kerja yang sangat tipis (seperti lempeng baja, aluminium, dan kertas).
• Mengukur diameter luar benda kecil (seperti kabel, kawat).
• Mengukur garis tengah lubang benda berukuran kecil.
• Mengukur kedalaman lubang kecil (seperti lubang pipa).

Tingkat Ketelitian Tingkat Tinggi

Salah satu alasan utama mengapa alat ini begitu diandalkan adalah akurasinya. Tingkat ketelitian mikrometer sekrup mencapai 0,01 milimeter (mm), menjadikannya sangat superior untuk inspeksi komponen presisi.

Jika kita bandingkan dengan alat sejenis, beda mikrometer sekrup dan jangka sorong terlihat sangat mencolok dari angka resolusinya. Tingkat ketelitian mikrometer sekrup 10 kali lipat lebih tinggi jika dibandingkan dengan jangka sorong yang memiliki ketelitian sebesar 0,1 mm.

Cara Membaca Gambar Mikrometer Sekrup Langkah demi Langkah

Untuk menyelesaikan soal atau membaca hasil pengukuran nyata dari gambar, Anda harus melihat dua bagian skala utama. Skala utama mikrometer sekrup menunjukkan satuan pengukuran seperti milimeter atau inci yang terletak pada silinder bagian dalam.

Bagian kedua adalah skala nonius atau skala putar yang berada pada thimble (silinder luar yang bisa diputar). Berikut adalah langkah sistematis yang selalu saya gunakan untuk membaca gambar hasil pengukuran dengan akurat.

1. Baca Nilai di Skala Utama: Perhatikan garis horizontal panjang di silinder statis. Lihat angka terakhir yang dilewati oleh selubung luar pemutar. Perhatikan juga apakah garis bawah (setengah milimeter) setelah angka tersebut terlihat atau tidak. Jika terlihat, tambahkan nilai 0,5 mm.
2. Baca Nilai di Skala Nonius: Cari garis horizontal pada skala putar yang lurus atau sejajar dengan garis horizontal utama pada skala tetap. Angka pada skala putar tersebut kemudian dikalikan dengan konstanta ketelitian alat yaitu 0,01 mm.
3. Jumlahkan Kedua Hasil: Langkah terakhir adalah menambahkan nilai dari skala utama dengan nilai dari skala nonius yang telah dikalikan tadi. Hasil penjumlahan tersebut merupakan besar pengukuran final.

Dalam kasus yang sering saya temui di kelas tutorial, banyak orang terburu-buru dan tidak melihat garis bawah pada skala utama. Padahal, melompati garis 0,5 mm tersebut langsung membuat hasil akhir Anda salah sebesar setengah milimeter penuh.

Contoh Kasus Pembacaan Nilai pada Soal Gambar

Mari kita simulasikan sebuah contoh gambar pengukuran untuk memperjelas bagaimana cara menggunakan mikrometer sekrup dalam sebuah soal fisika. Bayangkan sebuah gambar mikrometer sekrup menampilkan posisi angka sebagai berikut. Pada skala tetap, garis akhir menunjukkan angka 4 dan di bagian bawahnya terlihat jelas garis pembagi setengah milimeter setelah angka 4 tersebut.

Ini berarti nilai pada skala utama Anda adalah sebesar 4,5 mm. Kemudian, Anda melirik ke skala putar di sebelah kanan. Garis mendatar skala tetap ternyata segaris dengan angka 25 pada skala nonius tersebut.

Sesuai prosedur, Anda harus mengalikan angka 25 ini dengan tingkat ketelitian alat.

Perhitungannya menjadi 25 dikali 0,01 mm, yang menghasilkan angka sebesar 0,25 mm. Langkah terakhir tinggal menjumlahkan kedua komponen angka yang sudah Anda dapatkan dari pembacaan visual tadi.

Besar pengukurannya adalah hasil dari 4,5 mm ditambah dengan 0,25 mm, sehingga didapatkan nilai akhir sebesar 4,75 mm. Metode pembacaan manual berurutan seperti ini sangat melatih ketelitian mata dan logika analisis kita. Bagi Anda yang bekerja di industri manufaktur modern saat ini, pengujian sampel terkadang menuntut kecepatan tinggi yang tidak memungkinkan pembacaan manual satu per satu. Oleh karena itu, industri mulai beralih menggunakan varian perangkat digital.

Menurut penjelasan Riama Siagian dalam e-Jurnal berjudul "Mikrometer Sekrup", pemahaman dasar manual tetap menjadi pondasi penting sebelum beralih ke alat otomatis. Kelebihan mikrometer sekrup digital adalah memiliki layar digital sehingga hasil pengukuran dapat langsung dilihat tanpa dihitung manual, serta mampu meminimalisir risiko salah baca atau salah hitung. Walaupun menawarkan kepraktisan yang tinggi, alat digital ini memiliki konsekuensi tersendiri pada aspek pengadaan. Kekurangan mikrometer sekrup digital adalah harganya cenderung lebih mahal dibandingkan dengan versi manual, serta membutuhkan perawatan baterai secara berkala agar layarnya tetap berfungsi optimal.

Memilih antara versi manual atau digital sepenuhnya kembali pada kebutuhan aktivitas harian Anda. Bagi pelajar yang sedang menyelesaikan persoalan gambar di lembar ujian, menguasai metode perhitungan manual lewat sinergi skala utama dan nonius adalah kunci mutlak untuk mendapatkan nilai yang sempurna.
