Akurasi 0,01 mm, Cara Membaca Mikrometer Sekrup Tanpa Salah Hitung

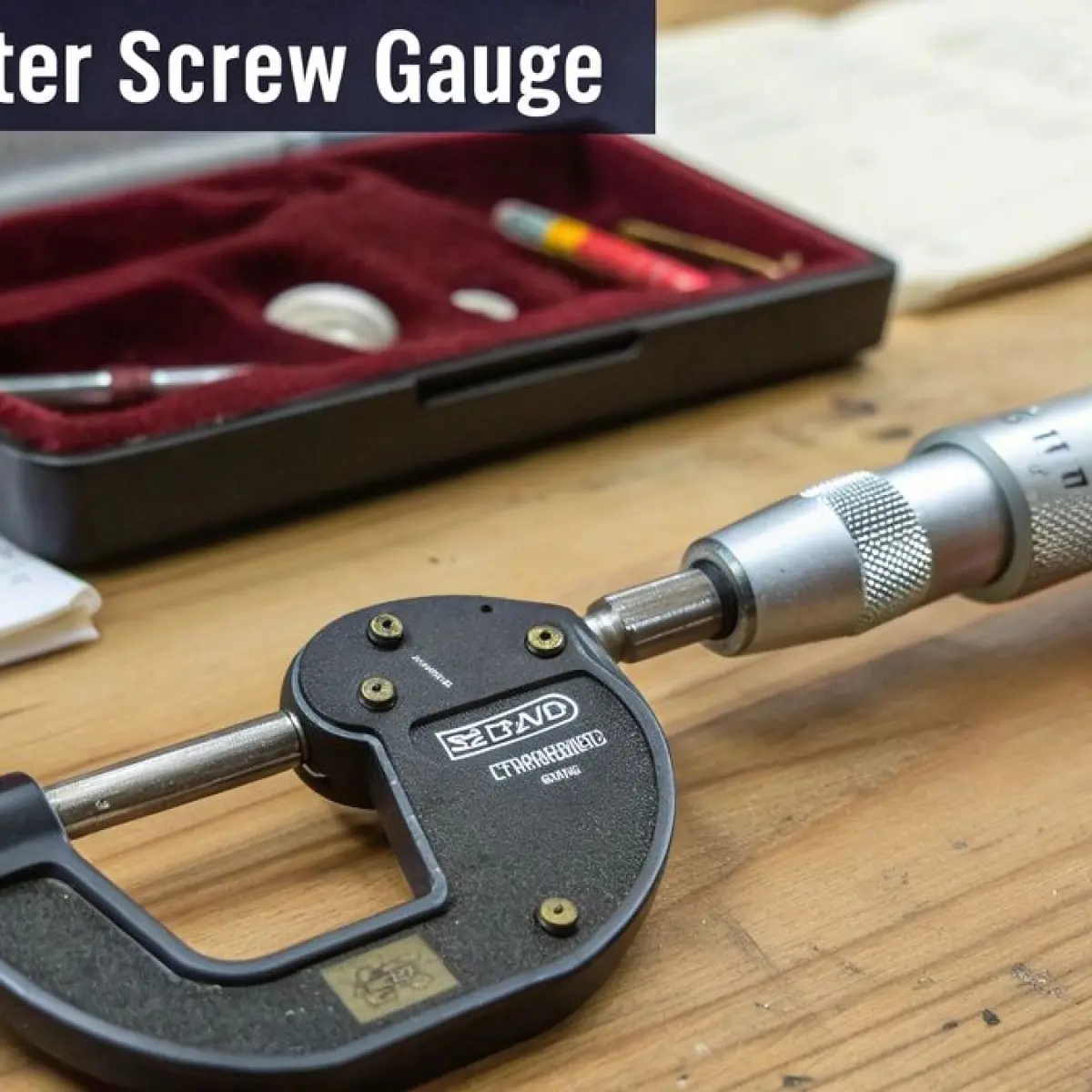

Menatap gambar mikrometer sekrup sering kali membuat dahi berkerut, terutama saat Anda harus menentukan hasil pengukuran yang super presisi. Ketelitian alat ini sangat tinggi, sehingga kesalahan sekecil apa pun dalam melihat garis skala akan langsung merusak akurasi data Anda.

Sebagai alat ukur presisi untuk benda kecil, peranti ini menjadi standar wajib di laboratorium maupun bengkel manufaktur modern. Memahami anatomi dan cara kerjanya lewat visual yang tepat adalah kunci utama agar Anda tidak salah meletakkan koma saat menghitung.

Artikel ini akan membedah secara runtut cara membaca skala dari visual alat ukur ini. Anda akan dituntun langkah demi langkah untuk menguasai kemampuan teknis ini dengan cepat dan minim kekeliruan.

Dalam dunia rekayasa mesin, toleransi ukuran sering kali berada di bawah satu milimeter. Di sinilah fungsi mikrometer sekrup memegang peranan krusial yang tidak bisa digantikan oleh penggaris biasa atau jangka sorong dalam skenario tertentu.

Perlu Anda ketahui, ketelitian mikrometer sekrup berapa mm? Jawabannya adalah mencapai 0,01 mm. Tingkat akurasi yang luar biasa rapat ini memungkinkan Anda mengukur ketebalan selembar kertas, diameter kawat tipis, hingga ketebalan pelat baja dengan sangat meyakinkan.

Sejarah mencatat bahwa mikrometer sekrup ditemukan oleh William Gascoigne pada abad ke-17. Penemuan lawas ini tetap bertahan hingga era modern 2026 karena mekanismenya yang memanfaatkan pergeseran ulir sekrup sangat stabil dan minim risiko aus jika dirawat dengan benar.

Mekanisme ulir presisi pada alat ini mengubah putaran radial menjadi pergeseran linear yang sangat halus, menjadikannya standar emas dalam kalibrasi industri terpercaya.

Namun, alat ini memiliki keterbatasan fisik yang wajib Anda perhatikan sebelum mulai mengukur. Batas maksimal panjang benda yang bisa diukur oleh mikrometer sekrup adalah 25 mm, sehingga alat ini memang dirancang khusus untuk objek-objek berukuran mini.

Anatomi Penting pada Gambar Mikrometer Sekrup

Sebelum kita masuk ke rumus perhitungan, Anda harus mengenali komponen fisik alat ini terlebih dahulu. Mengamati gambar mikrometer sekrup membantu Anda mengidentifikasi bagian mana yang bergerak dan bagian mana yang menjadi acuan diam.

Bagian-bagian mikrometer sekrup bekerja secara sinergis untuk menghasilkan angka yang valid. Berikut adalah komponen utama yang wajib Anda hafal luar kepala:

• Anvil (Poros Tetap): Bagian ujung yang tidak bergerak, berfungsi sebagai penahan utama benda kerja yang akan diukur.
• Spindle (Poros Geser): Poros silinder yang bergerak maju mundur mendekati atau menjauhi anvil sesuai putaran thimble.
• Inner Sleeve: Bagian tabung statis yang di permukaannya tertera skala utama mikrometer sekrup.
• Thimble: Bagian selubung luar yang bisa diputar dan memuat garis skala nonius (skala putar).
• Ratchet Stop: Kenop kecil di ujung alat yang berfungsi memastikan penekanan poros terhadap benda tidak terlalu kuat demi menjaga keakuratan.
• Lock Nut: Pengunci poros geser agar angka skala tidak bergeser setelah objek dilepaskan dari jepitan.

Dari pengalaman saya menangani kalibrasi alat di laboratorium, banyak pemula melewatkan fungsi ratchet stop. Mereka memutar thimble terlalu kencang hingga bunyi 'klik' berlebih, padahal hal tersebut dapat merusak kehalusan ulir internal dan menggeser titik nol keausan alat.

Langkah Taktis Cara Pakai Mikrometer Sekrup di Lapangan

Mempraktikkan cara pakai mikrometer sekrup membutuhkan ketelatenan tinggi agar instrumen tidak cepat rusak. Berikut adalah urutan langkah yang benar saat Anda ingin mengambil data ukuran dari sebuah objek nyata:

1. Bersihkan permukaan anvil dan spindle menggunakan kain bersih bebas serat untuk menghilangkan debu atau lapisan minyak sisa.
2. Buka rahang ukur dengan memutar thimble berlawanan arah jarum jam sampai ruang di antara poros dirasa cukup untuk menampung benda kerja.
3. Letakkan benda yang akan diukur di antara anvil dan spindle, pastikan posisinya tegak lurus dan tidak miring.
4. Putar thimble searah jarum jam hingga poros mulai menyentuh permukaan benda kerja dengan lembut.
5. Pindahkan jari Anda ke bagian ratchet stop, lalu putar perlahan sampai terdengar bunyi 'klik' sebanyak 2 hingga 3 kali saja.
6. Putar lock nut ke posisi mengunci agar spindle mengunci posisi dan tidak bergerak saat Anda membaca nilai pada skala.

Kesalahan umum yang saya lihat adalah pengguna sering kali menarik benda keluar sebelum lock nut dikencangkan. Gesekan mekanis saat menarik objek tanpa penguncian ini berpotensi besar merubah posisi thimble dan membuat hasil pembacaan Anda menjadi bias.

Panduan Akurat Cara Membaca Mikrometer Sekrup

Setelah posisi terkunci, saatnya Anda melakukan interpretasi angka. Cara membaca mikrometer sekrup melibatkan dua jenis skala yang letaknya saling tegak lurus, yaitu skala utama dan skala nonius.

Skala utama mikrometer sekrup menunjukkan satuan pengukuran seperti milimeter atau inci. Pada alat standar metrik, skala utama ini terbagi menjadi dua baris garis horizontal, yaitu baris atas untuk satuan milimeter utuh dan baris bawah untuk nilai tengahan atau 0,5 mm.

Sementara itu, skala nonius terletak pada keliling thimble yang melingkar. Skala putar ini terbagi menjadi 50 bagian lurus, di mana setiap satu garis melambangkan pergeseran sebesar 0,01 mm.

Mari kita simulasikan cara menghitung mikrometer sekrup lewat contoh kasus konkret di bawah ini. Bayangkan Anda sedang melihat visual hasil pengukuran dengan kondisi garis skala sebagai berikut:

Berdasarkan data taktis di atas, proses kalkulasi dilakukan dengan menjumlahkan nilai murni pada sleeve dengan nilai presisi pada thimble. Rumus dasarnya adalah Hasil = Skala Utama + (Skala Nonius x 0,01 mm).

Dalam kasus yang sering saya temui, pembaca sering terkecoh pada garis setengah milimeter di bagian bawah skala utama. Jika garis 0,5 mm tersebut sudah terlihat di sebelah kiri thimble, maka Anda wajib menambahkan nilai 0,50 mm ke dalam perhitungan skala utama sebelum digabungkan dengan skala putar.

Untuk memastikan alat tetap konsisten menghasilkan angka yang valid, lakukan kalibrasi titik nol secara berkala. Ketika anvil dan spindle dirapatkan tanpa ada benda di antaranya, garis angka nol pada thimble harus berada tepat segaris dengan garis horizontal utama pada sleeve. Jika tidak pas, gunakan kunci penyetel khusus untuk memutar selubung sleeve hingga posisinya benar-benar presisi.

Rekomendasi Pemilihan Alat Sesuai Kebutuhan Sektor Industri

Memilih perangkat pengukur yang tepat harus disesuaikan dengan karakteristik material objek yang Anda tangani di workshop. Jenis mikrometer analog dengan pembacaan mekanis konvensional sangat cocok untuk lingkungan kerja yang keras karena tidak bergantung pada daya baterai elektronik.

Namun, jika kecepatan produksi adalah prioritas utama Anda, versi digital bisa menjadi pertimbangan matang karena langsung menampilkan angka digital di layar kecil. Walau demikian, pemahaman dasar membaca visual mekanis tetap menjadi fondasi utama yang wajib dikuasai oleh setiap teknisi maupun pelajar teknik demi mengasah kepekaan insting keteknikan.
