Bikin Gambar AutoCAD Rapi dalam 5 Menit dengan Manajemen Layer yang Benar

Membuat gambar teknik yang rapi dan terstruktur sering kali menjadi tantangan besar, terutama ketika proyek Anda mulai melibatkan ratusan garis yang rumit. Jika Anda tidak mengelolanya dengan baik sejak awal, proses editing akan menjadi mimpi buruk yang membuang-buang waktu berharga Anda. Kunci utama untuk mengatasi masalah tersebut adalah dengan menguasai cara membuat layer di AutoCAD secara mendalam.

Layer bertindak seperti lembaran transparan yang bertumpuk, memungkinkan Anda memisahkan elemen arsitektur, teks, dimensi, hingga garis bantu secara sistematis. Dengan manajemen layer yang tepat, Anda dapat menyembunyikan elemen tertentu, mengubah warna masal, hingga mengatur ketebalan garis saat dicetak. Mari kita bahas langkah demi langkah yang konkret dan langsung bisa Anda praktikkan saat ini juga.

Langkah awal untuk memulai pengaturan ini adalah dengan membuka jendela kontrol utama dari sistem layer itu sendiri. AutoCAD menyediakan antarmuka khusus yang sangat intuitif untuk mempermudah pekerjaan Anda ini.

Dari pengalaman saya menangani berbagai proyek gambar kerja yang rumit, efisiensi waktu adalah segalanya. Oleh karena itu, membiasakan diri menggunakan perintah cepat via papan ketik akan sangat membantu meningkatkan produktivitas harian Anda.

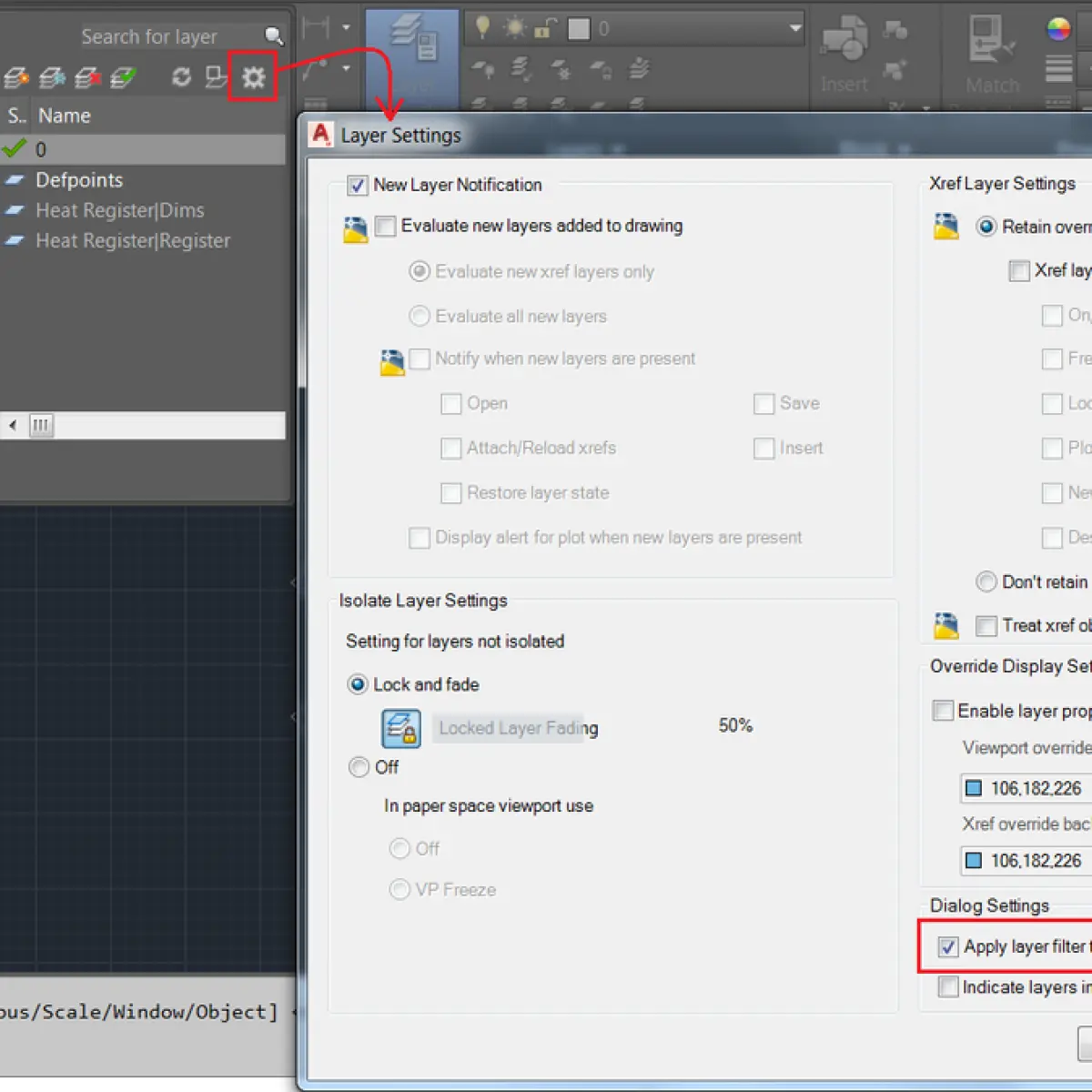

1. Ketikkan perintah LA pada kotak perintah (command line) lalu tekan tombol Enter untuk memunculkan kotak dialog Layer Properties Manager secara instan.
2. Setelah kotak dialog terbuka, Anda bisa menekan tombol kombinasi Alt+N pada keyboard secara bersamaan untuk membuat layer baru secara otomatis.
3. Ketikkan nama layer baru tersebut sesuai dengan peruntukannya, misalnya "Dinding", "Kusen", atau "Teks", kemudian tekan Enter untuk mengonfirmasi.
4. Klik pada kotak warna di baris layer tersebut untuk mengubah warnanya, sehingga Anda bisa membedakan setiap objek dengan mudah di area kerja.
5. Atur jenis garis (Linetype) dan ketebalan garis (Lineweight) pada kolom yang tersedia untuk menyesuaikan dengan standar gambar teknik yang Anda gunakan.

Mengatur Parameter Warna dan Jenis Garis untuk Identifikasi Visual

Warna bukan sekadar hiasan estetika di dalam lembar kerja AutoCAD Anda. Pemilihan warna yang kontras sangat membantu mata drafter dalam membedakan fungsi masing-masing objek secara cepat saat proses penggambaran berlangsung.

Kesalahan umum yang sering saya lihat pada pemula adalah menggunakan warna yang terlalu redup atau mirip satu sama lain. Pastikan Anda memilih skema warna yang tegas agar objek penting seperti dinding utama tidak tertukar dengan garis arsir yang tipis.

Menentukan Ketebalan Garis untuk Kebutuhan Cetak Gambar

Ketebalan garis atau Lineweight memegang peranan krusial saat gambar kerja Anda dikonversi ke format cetak atau PDF. Tanpa pengaturan lineweight yang benar, seluruh gambar akan terlihat datar dan sulit dibaca oleh pelaksana di lapangan.

Garis dinding struktural biasanya membutuhkan ketebalan yang lebih dominan dibandingkan dengan garis furnitur atau aksesoris. Pastikan Anda mengaktifkan fitur penampil ketebalan garis di status bar bawah untuk melihat simulasi hasilnya secara langsung.

Mengenal Standarisasi Layer Otomatis pada AutoCAD Mechanical Toolset

Bagi Anda yang bekerja secara spesifik di bidang manufaktur atau teknik mesin menggunakan AutoCAD Mechanical toolset, sistem managemen ini jauh lebih otomatis. Perangkat lunak ini sudah menyediakan cetakan layer baku yang terintegrasi langsung dengan objek mekanikal.

Terdapat 31 layer definitions di dalam AutoCAD Mechanical toolset yang masing-masing berfungsi membuat objek berbeda secara spesifik. Penamaan kelompok ini sangat teratur karena diawali dengan teks “AM_” yang kemudian diikuti oleh nomor atau frase unik.

Sistem otomatisasi ini dibuat agar setiap desainer di seluruh dunia memiliki bahasa visual yang sama. Anda tidak perlu lagi membuat aturan dari nol karena sistem sudah memetakan kebutuhan standar industri secara presisi.

Pembagian Kelompok Garis Geometri Utama

Dalam pembuatan komponen mesin, geometri dasar adalah fondasi utama yang mendominasi seluruh lembar kerja. AutoCAD Mechanical memfasilitasi kebutuhan ini melalui kelompok layer kerja khusus yang sudah terprogram.

Terdapat 13 Working layers pada AutoCAD Mechanical yang terdiri dari layer AM_0 sampai AM_12 untuk membuat semua bentuk geometri. Setiap nomor layer tersebut sudah mewakili karakteristik garis tertentu seperti garis nyata, garis sumbu, hingga garis potong.

Manajemen Komponen dan Fitur Standar

Selain geometri dasar, gambar manufaktur sering kali melibatkan komponen standar seperti baut, mur, atau bantalan peluru. Untuk bagian-bagian ini, sistem memisahkannya ke dalam lapisan yang berbeda agar proses modifikasi tidak mengganggu struktur utama.

Grup ini dinamakan 13 Standard part layers pada AutoCAD Mechanical yang terdiri dari layer AM_ON sampai AM_12N untuk membuat bagian dan fitur standar. Penggunaan lapisan ini memastikan komponen bawaan perpustakaan digital AutoCAD selalu konsisten.

Memahami Karakteristik Khusus Lapisan Non-Duplikat

Di luar layer kerja dan komponen standar yang telah disebutkan sebelumnya, ada beberapa lapisan yang memiliki sifat sangat eksklusif. Lapisan-lapisan ini mengontrol elemen sistem penunjang yang tidak boleh dimodifikasi sembarangan oleh pengguna.

Berdasarkan dokumentasi teknis, terdapat 5 Jenis Special layers pada AutoCAD Mechanical yang tidak dapat dibuat ulang secara manual oleh user. Setiap lapisan memiliki tugas spesifik dalam menjaga integritas tata letak gambar Anda.

Dalam kasus yang sering saya temui, merusak atau mencoba mengubah nama kelima lapisan khusus ini dapat menyebabkan galat pada sistem otomatisasi tabel komponen (BOM). Oleh karena itu, biarkan sistem yang mengelola kelima lapisan tersebut secara mandiri.

Tips Mengoptimalkan Alur Kerja Menggunakan Fitur Status Layer

Setelah Anda berhasil membuat dan menyusun berbagai lapisan objek, langkah berikutnya adalah mempelajari cara mengontrol visibilitasnya. AutoCAD menyediakan tiga tombol utama di samping nama layer yaitu On/Off, Freeze, dan Lock. Tombol On/Off berfungsi menyembunyikan objek secara visual namun sistem tetap memproses kalkulasinya di latar belakang. Sementara itu, fitur Freeze sangat berguna untuk mempercepat performa komputer karena layer yang dibekukan sama sekali tidak akan diproses oleh kartu grafis Anda.

Gunakan fitur Lock jika Anda ingin mengunci objek agar tidak sengaja terhapus atau bergeser saat Anda sedang fokus mengedit area di sekitarnya. Kombinasi ketiga fitur ini akan menghemat banyak waktu dan menghindarkan Anda dari kesalahan fatal yang tidak disengaja. Langkah terbaik untuk menjaga konsistensi pengerjaan antarproyek adalah dengan menyimpan pengaturan layer yang sudah Anda buat ke dalam format file template (.dwt). Dengan menyimpan dokumen sebagai template standar perusahaan atau pribadi, Anda tidak perlu lagi mengulang proses pembuatan puluhan layer baru dari awal setiap kali membuka lembaran kerja kosong di masa mendatang.
