Fungsi Utama Skala Vernier yang Membuat Jangka Sorong Presisi

Fungsi utama skala vernier adalah untuk meningkatkan tingkat ketelitian pengukuran objek hingga fraksi milimeter terkecil yang tidak bisa dibaca oleh penggaris biasa. Ketika Anda menghadapi kebutuhan pengukuran komponen mesin dengan akurasi tinggi, skala bantuan ini menjadi andalan utama para praktisi mekanik.

Penggunaan komponen pelengkap ini memungkinkan kita melihat nilai pengukuran linier secara mendalam di antara dua tanda kelulusan pada skala utama alat ukur. Tanpa adanya komponen ini, mustahil bagi seorang teknisi untuk mendapatkan hasil pembacaan kerja yang presisi dan bebas dari spekulasi visual.

Bagi kalangan awam, pertanyaan seperti "apa fungsi jangka sorong" sering muncul saat pertama kali melihat kerumitan garis-garis pembagian pada rahang gesernya. Komponen krusial ini dirancang khusus untuk mengeliminasi kesalahan paralaks saat mata manusia mencoba menerka nilai di antara dua garis skala utama.

Memahami instrumen presisi ini membutuhkan kejelasan mengenai aspek mekanis internalnya. Komponen sekunder ini bekerja dengan cara membagi satu unit skala utama menjadi fraksi yang jauh lebih kecil dan terukur secara sistematis.

Mari kita telusuri aspek esensial yang membedakan komponen ini dengan alat ukur standar lainnya di industri teknik.

Menjembatani Keterbatasan Skala Utama

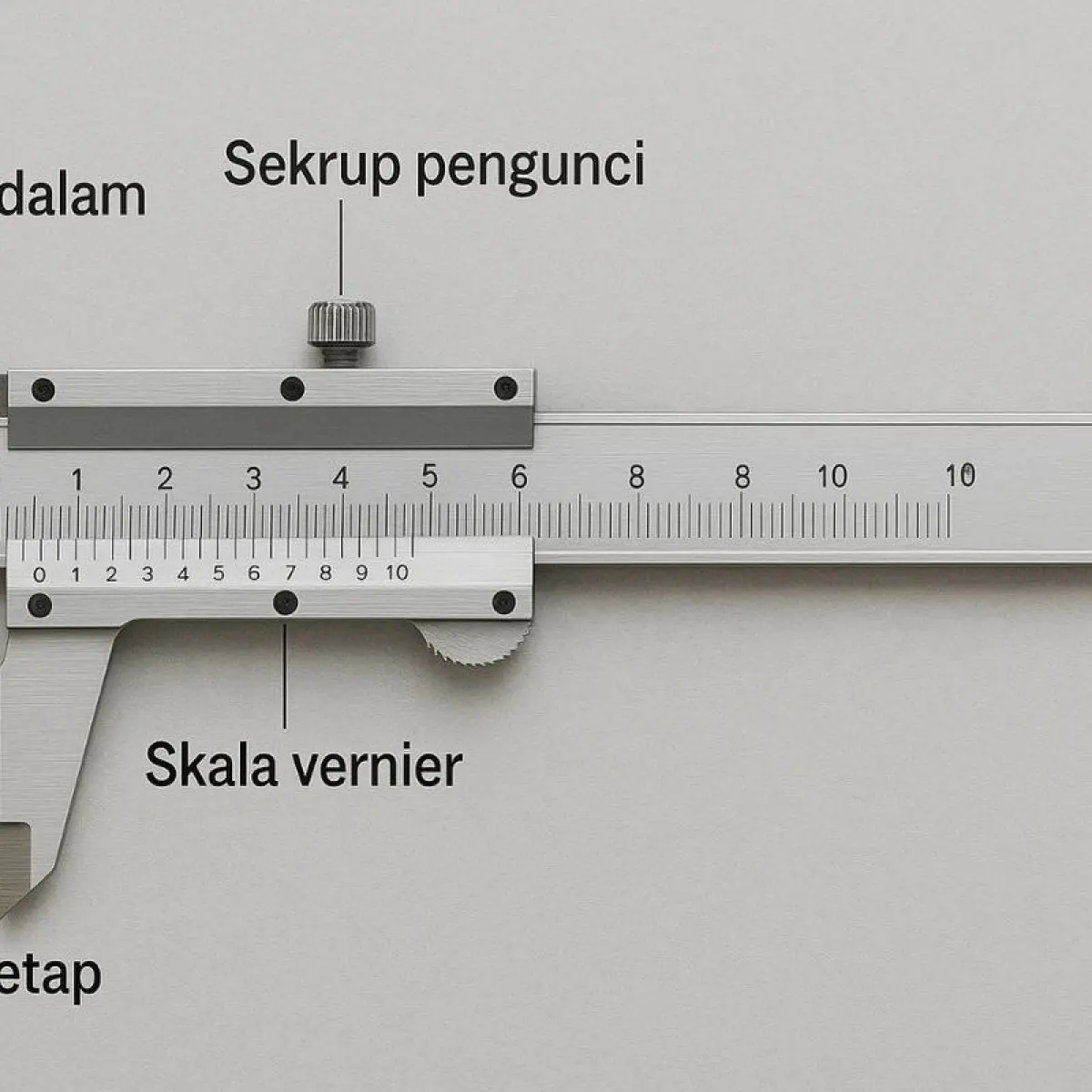

Secara mendasar, terdapat aspek penting yang menjadi bedanya skala utama dan skala nonius pada alat ukur mekanis ini. Skala utama memberikan nilai kasar dalam satuan milimeter utuh, sedangkan skala nonius memberikan nilai desimal presisi di belakang koma.

Sinergi di antara kedua komponen garis pembaca tersebut menghasilkan angka pengukuran yang solid. Ketika rahang geser bergeser, posisi garis nonius akan sejajar dengan salah satu garis utama untuk menunjukkan pecahan nilai yang akurat.

Unggul Dibandingkan Alat Ukur Standar

Sering kali timbul pertanyaan di kalangan pelajar teknis mengenai "kenapa jangka sorong lebih teliti dari penggaris" dalam praktik laboratorium maupun bengkel kerja. Jawabannya terletak pada nilai skala terkecil yang tertanam pada masing-masing alat ukur tersebut.

Berdasarkan data ilmiah dari Ruangguru, nilai skala terkecil jangka sorong adalah 0,01 cm atau 0,1 mm, sedangkan penggaris biasa hanya memiliki skala terkecil 0,1 cm atau 1 mm. Perbedaan sepuluh kali lipat ini membuktikan superioritas mekanis jangka sorong dalam ranah metrologi presisi.

Sejarah Panjang Penemuan Skala Pembantu Presisi

Teknologi pengukuran linier ini tidak lahir dalam semalam melainkan melalui evolusi peradaban yang sangat panjang. Catatan sejarah menunjukkan bahwa alat bantu ukur tanpa skala pelengkap sebenarnya sudah diinisiasi sejak zaman Tiongkok kuno, tepatnya pada era Dinasti Qin pada tahun 9 Masehi menurut catatan id.wikipedia.org.

Namun, lompatan teknologi besar baru terjadi berabad-abad kemudian di Eropa. Komponen skala sekunder yang kita kenal sekarang sebagai skala vernier secara resmi ditemukan pada tahun 1631 oleh seorang matematikawan andal asal Prancis bernama Pierre Vernier.

Penemuan Pierre Vernier pada tahun 1631 berhasil merevolusi dunia manufaktur dan astronomi dengan menyediakan metode pembacaan fraksi linier yang andal tanpa alat optik rumit.

Istilah historis ini kemudian menyebar luas berkat kontribusi ilmuwan lain yang mendokumentasikannya secara masif. Sektor astronomi turut mempopulerkan istilah ini melalui astronom Prancis Jérôme Lalande lewat buku monumentalnya berjudul Traité d'astronomie pada tahun 1764.

Bagi dunia industri berbahasa Inggris, penjelasan teknis penggunaan skala pembantu ini dijabarkan secara terperinci dalam buku Navigatio Britannica yang terbit pada tahun 1750 karya John Barrow. Dokumen-dokumen bersejarah ini memantapkan posisi mekanisme vernier sebagai fondasi utama teknik pengukuran dunia modern.

Panduan Praktis Cara Membaca Jangka Sorong dengan Akurat

Dalam praktik langsung di workshop yang sering saya tangani, kemampuan membaca keselarasan garis adalah keahlian mutlak yang wajib diasah. Kesalahan umum yang saya lihat pada teknisi pemula adalah terburu-buru mengunci rahang sebelum posisi benda benar-benar tegak lurus.

Berikut adalah langkah-langkah terstruktur dan runut untuk menerapkan cara membaca jangka sorong secara tepat di lapangan:

1. Bersihkan permukaan rahang jangka sorong dan objek yang akan diukur dari sisa debu atau pelumas.
2. Jepit atau posisikan objek di antara rahang ukur dengan tekanan yang pas, pastikan tidak terlalu longgar maupun terlalu kencang.
3. Kunci baut penahan agar rahang geser tidak bergerak selama proses pembacaan angka dilakukan.
4. Perhatikan angka nol pada skala sekunder, lalu bacalah nilai milimeter utuh pada skala utama yang berada persis di sebelah kiri angka nol tersebut.
5. Cari garis pada skala vernier yang posisinya paling lurus atau berhimpit secara sempurna dengan salah satu garis di skala utama.
6. Kalikan jumlah garis vernier yang berhimpit tersebut dengan nilai resolusi alat, lalu tambahkan hasilnya dengan nilai skala utama yang sudah dicatat sebelumnya.

Dari pengalaman saya menangani inspeksi komponen fabrikasi, ketelitian mata sangat diuji pada tahap pencarian garis yang berhimpit. Jika Anda merasa ragu di antara dua garis yang tampak sejajar, ambil sudut pandang tegak lurus tepat di atas skala untuk menghindari bias pembacaan visual.

Tiga Fungsi Mekanis Utama Jangka Sorong dalam Industri

Fleksibilitas mekanis alat ini menjadikannya instrumen wajib di berbagai lini produksi manufaktur otomotif dan laboratorium pengujian material. Dengan memanfaatkan desain rahang yang ergonomis, Anda dapat melakukan tiga variasi pengukuran geometri yang berbeda hanya dengan satu alat saja.

Berikut adalah rincian tiga fungsi aplikatif utama dari instrumen ukur ini:

• Pengukuran Dimensi Luar: Menggunakan rahang utama bagian bawah untuk mengukur ketebalan pelat pelindung, diameter luar poros roda, atau lebar balok logam.
• Pengukuran Dimensi Dalam: Menggunakan rahang kecil bagian atas untuk aplikasi khusus seperti cara mengukur diameter dalam botol atau celah sempit pada bearing.
• Pengukuran Kedalaman: Menganfaatkan bilah tipis panjang di ujung belakang alat yang bertindak sebagai alat untuk mengukur kedalaman lubang silinder atau ceruk pada komponen permesinan.

Ketika saya menguji ketepatan ruang sampel di laboratorium, penggunaan rahang atas untuk mengukur diameter dalam membutuhkan sensitivitas tinggi agar rahang benar-benar menyentuh titik puncak terdalam lingkaran objek.

Spesifikasi Teknis dan Batas Toleransi Alat Ukur Modern

Berdasarkan kajian teknis dari penyedia alat industri www.lfc.co.id, setiap jangka sorong diproduksi dengan standar resolusi dan batas toleransi yang ketat untuk menjaga reliabilitas data akurasi di pabrik.

Tingkat ketelitian atau akurasi jangka sorong (vernier caliper) di pasaran dapat mencapai angka 0,02 mm atau bahkan bisa lebih kecil dari itu sebagaimana dilansir oleh alatproyek.id. Pemahaman spesifikasi ini sangat vital agar penentuan kualitas produk akhir tidak meleset dari cetak biru teknik.

Informasi mengenai variasi kapasitas dan batas penyimpangan alat ukur metrik maupun imperial dapat dicermati pada struktur data berikut.

Data spesifikasi di atas menunjukkan bahwa instrumen ini memiliki batasan fisik tertentu. Dengan jangkauan maksimum yang umumnya berada di angka 300 mm, alat ini memang dirancang khusus untuk menangani objek berukuran kecil hingga menengah dengan presisi tinggi.

Cara Merawat Jangka Sorong Agar Skala Tetap Presisi

Menjaga performa pergeseran rahang dan kejelasan garis skala adalah investasi jangka panjang untuk akurasi kerja Anda. Penyimpanan yang teledor sering kali memicu goresan halus yang mengaburkan garis kelulusan vernier hasil pahatan pabrik.

Pastikan Anda selalu membersihkan sisa keringat tangan dari badan instrumen menggunakan kain mikrofiber kering setelah selesai melakukan rutinitas pengukuran. Pemberian lapisan tipis minyak pelumas anti-karat pada bilah penggeser sangat disarankan untuk menjaga kelancaran pergerakan mekanis rahang saat digunakan kembali.

Hindari menyimpan instrumen presisi ini di dalam satu wadah bersama perkakas berat seperti palu atau kunci inggris yang berpotensi membentur bodi alat. Benturan fisik sekecil apa pun berisiko mengubah kalibrasi titik nol dan merusak struktur rahang ukur, sehingga bisa memicu penyimpangan hasil ukur melampaui batas toleransi resmi.
