Akurasi Tinggi Mengukur Kedalaman Gelas Ukur dengan Jangka Sorong

Mengetahui dimensi internal wadah laboratorium secara presisi sering kali menjadi tantangan tersendiri bagi para praktikan. Pertanyaan mengenai kedalaman gelas ukur dapat diukur menggunakan alat apa menjadi sangat krusial ketika penggaris biasa tidak mampu memberikan tingkat ketelitian yang memadai untuk kebutuhan analisis.

Penggunaan alat ukur yang tepat menentukan validitas data dalam eksperimen ilmiah maupun kontrol kualitas industri. Untuk kebutuhan yang menuntut presisi tinggi, instrumen mekanis khusus menjadi andalan utama di laboratorium.

Artikel ini akan mengupas tuntas cara mengoptimalkan fungsi jangka sorong untuk mengukur kedalaman objek silinder seperti gelas ukur secara tepat dan aman.

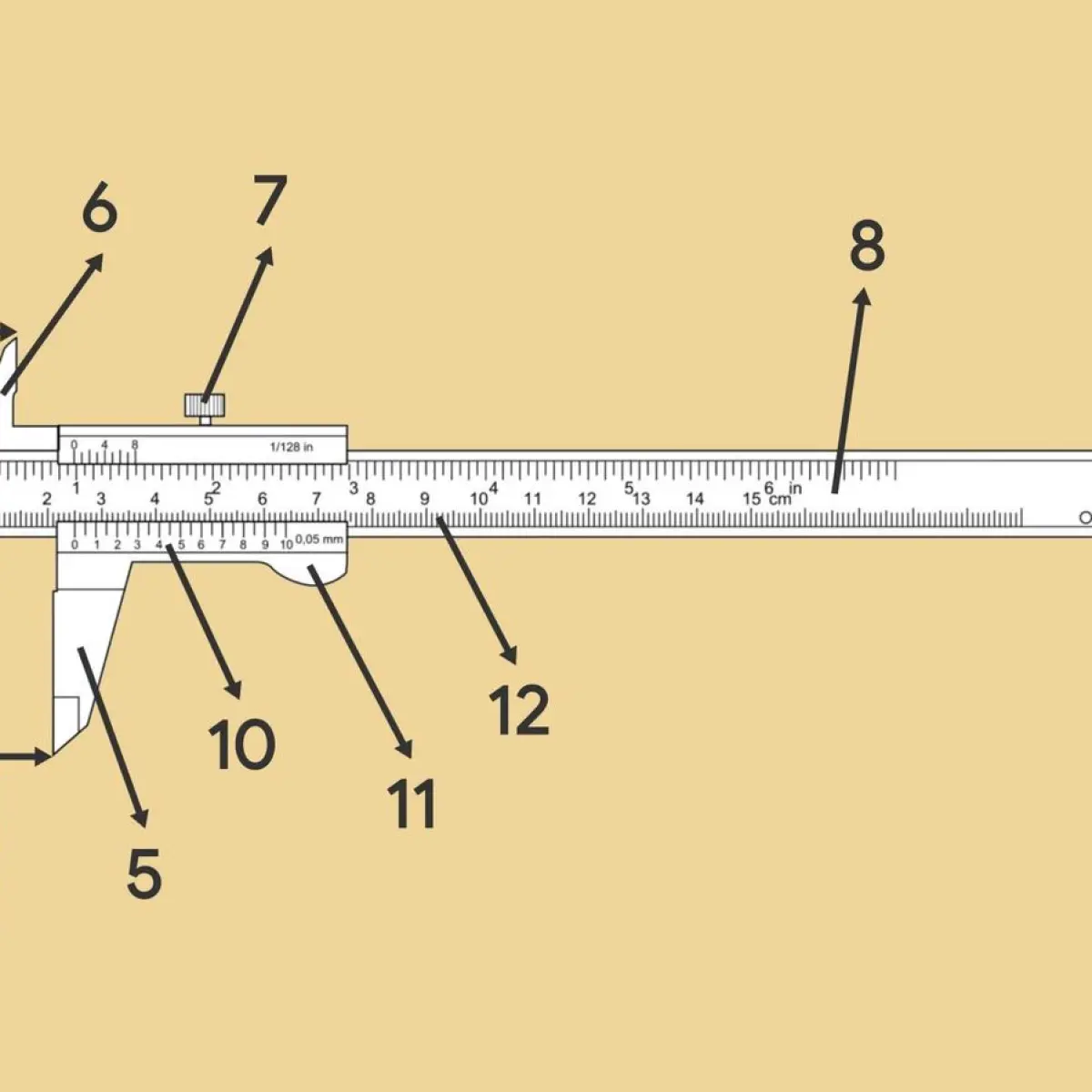

Jangka sorong merupakan alat ukur linier yang sangat serbaguna di dunia teknik dan sains. Berbeda dengan alat ukur biasa, instrumen ini memiliki komponen spesifik di bagian ekornya yang dirancang khusus sebagai pengukur kedalaman (depth probe).

Komponen ekor ini berupa bilah tipis yang akan keluar dari ujung badan utama ketika rahang geser digerakkan. Fungsi jangka sorong tidak hanya terbatas pada pengukuran dimensi luar atau dalam saja, melainkan juga sangat optimal untuk mengukur kedalaman tabung yang sempit.

Melalui pemanfaatan bilah ekor ini, Anda dapat menjangkau dasar gelas ukur tanpa terhalang oleh diameter dindingnya yang tipis. Kemampuan inilah yang membuat instrumen tersebut menjadi pilihan utama di berbagai laboratorium sekolah hingga industri manufaktur.

Apa Bedanya Jangka Sorong dan Penggaris

Banyak pemula di laboratorium sering kali mempertanyakan apa bedanya jangka sorong dan penggaris saat hendak mengukur objek sederhana. Perbedaan paling mendasar terletak pada tingkat ketelitian dan desain mekanis struktural masing-masing alat.

Penggaris atau mistar umumnya hanya memiliki tingkat ketelitian sebesar 0,1 cm atau skala terkecil 1 mm. Penggaris juga rentan terhadap kesalahan paralaks karena posisi mata pengamat yang tidak tegak lurus dengan skala.

Sebaliknya, jangka sorong menawarkan tingkat ketelitian yang jauh lebih superior, yakni mencapai 0,01 cm atau 0,1 mm menurut data teknis yang dihimpun dari Zenius. Desain bodi yang kokoh dan keberadaan skala nonius meminimalkan potensi bias pembacaan oleh operator.

Jangka sorong memiliki batas panjang pengukuran maksimal sebesar 20 cm, menjadikannya sangat ideal untuk mayoritas gelas ukur standar laboratorium.

Untuk mempermudah pemahaman mengenai komparasi kedua alat potong dan ukur ini, mari perhatikan tabel spesifikasi teknis berikut ini.

Langkah demi Langkah Mengukur Kedalaman Gelas Ukur

Melakukan pengukuran dimensi dalam membutuhkan teknik yang konsisten agar bilah pengukur tidak bergeser atau miring. Berdasarkan pengalaman saya dalam memandu praktikum fisika dasar, kesalahan posisi bilah menjadi pemicu utama hasil ukur yang fluktuatif.

Berikut adalah urutan langkah logis yang harus Anda ikuti untuk mendapatkan hasil pengukuran kedalaman yang valid dan akurat:

1. Bersihkan gelas ukur dan jangka sorong dari debu atau sisa cairan menggunakan kain bebas serat agar tidak mengganjal ujung bilah.
2. Pastikan sekrup pengunci pada bagian atas jangka sorong sudah dilonggarkan sepenuhnya agar rahang dapat bergeser dengan lancar.
3. Rapatkan rahang jangka sorong hingga angka nol pada skala utama sejajar sempurna dengan angka nol pada skala nonius sebagai proses kalibrasi awal.
4. Letakkan ujung permukaan bawah badan utama jangka sorong secara tegak lurus di atas bibir permukaan gelas ukur.
5. Geser rahang sorong secara perlahan ke arah luar hingga bilah ekor pengukur kedalaman turun dan menyentuh dasar bagian dalam gelas ukur.
6. Pastikan posisi jangka sorong tetap tegak lurus dan tidak miring, lalu kencangkan sekrup pengunci agar posisi rahang tidak berubah saat diangkat.

Dalam kasus yang sering saya temui, beberapa praktikan terburu-buru mengangkat alat sebelum mengunci sekrup. Hal tersebut menyebabkan rahang bergeser akibat guncangan ringan, sehingga merusak akurasi data yang sudah diperoleh.

Cara Membaca Skala Utama dan Nonius Jangka Sorong

Setelah posisi rahang terkunci dengan aman, langkah krusial berikutnya adalah melakukan pembacaan nilai. Keterampilan dalam cara membaca skala utama dan nonius jangka sorong membutuhkan kejelian mata yang baik.

Skala utama terletak pada batang silinder panjang yang diam, sedangkan skala nonius tertera pada rahang yang bergeser. Hasil total didapatkan dengan menjumlahkan nilai dari kedua skala tersebut setelah mengalikan skala nonius dengan konstanta ketelitian alat.

Sebagai ilustrasi contoh hasil pengukuran yang diambil dari platform Roboguru Ruangguru, mari kita bedah visualisasi perhitungan matematisnya secara langsung di bawah ini.

Misalkan dari sebuah pengukuran didapatkan data sebagai berikut:

• Nilai Skala Utama: 0,8 cm (garis terakhir sebelum angka nol nonius)
• Garis Skala Nonius yang berimpit tegak lurus: Garis ke-3
• Faktor Pengali Ketelitian: 0,01 cm

Maka proses cara menghitung jangka sorong tersebut adalah:

$$ext{Skala Nonius} = 3 imes 0,01ext{ cm} = 0,03ext{ cm}$$

$$ext{Hasil Total} = 0,8ext{ cm} + 0,03ext{ cm} = 0,83ext{ cm}$$

Analisis matematis sederhana ini menunjukkan betapa presisinya jangka sorong dibandingkan jika Anda hanya menebak-nebak menggunakan fraksi milimeter pada penggaris biasa.

Kesalahan Umum Saat Melakukan Pengukuran Fisika

Kesalahan umum yang saya lihat adalah posisi penempatan alat yang condong atau miring saat bilah menyentuh dasar gelas ukur. Jika posisi tidak vertikal sempurna, maka panjang bilah yang keluar akan lebih besar dari kedalaman asli gelas akibat efek kemiringan sudut segitiga.

Masalah lain yang kerap muncul berkaitan dengan penekanan rahang yang terlalu kuat. Tekanan berlebih pada jempol saat menggeser rahang dapat menyebabkan kelenturan mikro pada komponen besi jangka sorong, yang pada akhirnya mendistorsi pembacaan skala nonius.

Bagi Anda yang juga sering mengukur objek bulat, instrumen ini juga dikenal luas sebagai alat untuk mengukur diameter kelereng karena fleksibilitas rahang luarnya. Memahami karakteristik mekanis alat ini akan mencegah kerusakan jangka panjang pada sensor ukurnya.

Merawat kebersihan bilah ekor setelah digunakan untuk mengukur cairan di dalam gelas ukur sangat penting guna mencegah timbulnya karat yang bisa menghambat pergerakan mekanis rahang geser pada penggunaan berikutnya.
